Проектирование, производство и проверка каркаса
Коротко Лестницу из профильной трубы нельзя надёжно спроектировать по одной фотографии или по высоте этажа. Сначала выясняют геометрию проёма и основания, выбирают схему марша, считают конструкцию и оформляют рабочие чертежи. Только после этого размечают и режут металл, фиксируют детали, сваривают узлы и проверяют готовый каркас до покраски и монтажа.
В этой статье показан весь путь от исходных размеров до установки: что делают на каждом этапе, какие решения нужно принять заранее и что заказчик может проверить в документах и готовой работе. Это руководство помогает понимать процесс и разговаривать с изготовителем; оно не заменяет расчёт лестницы и не задаёт универсальные размеры профиля или режимы сварки.
Прежде чем делать лестницу самостоятельно
Начните с консультации проектировщика и изготовителя лестниц. Умение сваривать металл — только часть работы. До раскроя нужно увязать высоты ступеней с чистовыми полами, выбрать опорные основания, предусмотреть крепления, толщину обшивки и установку ограждения.
Без опыта легко получить разные подъёмы первой и последней ступени, неудобный выход на этаж или узел, к которому невозможно подвести инструмент. Если места для крепления дерева и ограждения не предусмотрены заранее, готовый каркас может потребовать сверления, переварки и повторной окраски. Стоимость этих переделок способна поглотить предполагаемую экономию на самостоятельном изготовлении.
Попросите специалиста оценить исходные данные и состав работ, затем сравните полную стоимость вариантов. Если у вас есть необходимые навыки, оборудование и проверенный рабочий проект, ниже разобраны этапы изготовления и точки контроля. По статье и фотографиям нельзя назначать сечения, крепления или режимы сварки для конкретной лестницы.
Что нужно решить до покупки профильной трубы
Первый вопрос — не «какая труба прочнее», а какую задачу должна решить лестница в конкретном доме. Нужно понять, соединяет ли она два жилых этажа или ведёт на технический уровень; важны ли открытые подступенки; где допустимо поставить опоры; какую отделку планируют для ступеней и ограждения. Ответы влияют на схему каркаса, его видимые части, порядок монтажа и точки крепления.
До разговора с проектировщиком полезно собрать план или эскиз этажей, фотографии проёма с нескольких сторон, известные размеры и сведения о стенах и перекрытии. Отдельно запишите, какие полы будут после ремонта, какой материал ступеней рассматривается и когда объект будет доступен для монтажа. Предварительные фотографии помогают обсудить задачу, но не заменяют точный обмер: перспектива снимка и скрытая отделкой конструкция основания не позволяют определить несущие размеры на глаз.
Если пол, штукатурка или потолок ещё не готовы, отметки и предполагаемую толщину слоёв нужно зафиксировать письменно. Иначе расчёт может быть сделан от чернового пола, а каркас окажется в доме с другой чистовой высотой. Первая и последняя ступени особенно чувствительны к такому расхождению: ошибка проявляется уже при ходьбе и не всегда исправляется подрезкой деревянной облицовки.
Путь изготовления должен начинаться с подтверждённых данных. Если неизвестен материал верхнего перекрытия, положение балки или способность стены принять опору, это не мелкая деталь для монтажника: проектировщику нужно выяснить конструкцию основания или предусмотреть отдельное решение после проверки.
Этап 1. Снимают размеры и увязывают лестницу с домом
Обмер фиксирует не только длину и ширину отверстия в перекрытии. Проектировщику нужны чистовая высота между этажами, толщина перекрытия, размеры площадки выхода, линии стен, дверные проёмы, окна и коммуникации. Важно определить, где проходят балки, как устроены стены и полы, какие поверхности будут отделаны и в каких местах реально можно закрепить каркас.
Затем проверяют, помещается ли выбранная конфигурация в плане и разрезе. На плане видны ширина прохода, поворот и место выхода; на разрезе — уровни ступеней и положение проёма над маршем. Если смотреть только сбоку, можно не заметить конфликт с дверью или ограждением. Если смотреть только на план, останется неизвестной высота над линией движения и положение верхней ступени относительно пола.
У прямого марша ограничение часто связано с длиной свободного пространства. Поворотная лестница использует площадку или забежные ступени, но для них нужно проверить форму и доступную ширину. Выбор между площадкой и поворотными ступенями не сводится к тому, что «влезает на схему»: важны траектория движения, ограждение, опирание и то, как конструкцию изготовят и внесут в дом.
Показанная ниже схема содержит конкретные значения исходного примера. Их нельзя переносить на свой проём: число и высота подъёмов, угол, длина марша и опоры должны быть рассчитаны заново по размерам объекта. Особенно внимательно следует читать подписи к опорам — похожая линия на схеме сама по себе не доказывает, что основание в доме выдержит такую точку крепления.
В материалах МАРШ о замере отдельно подчёркивается связь черновых и чистовых уровней, толщины перекрытия и будущей отделки. Для нового проекта важны не отдельные цифры из прежнего дома, а полнота исходных сведений и их проверяемость. Подробнее о подготовке размеров можно прочитать в статье о расчёте лестницы и количества ступеней.
Этап 2. Выбирают несущую схему, а не просто форму трубы

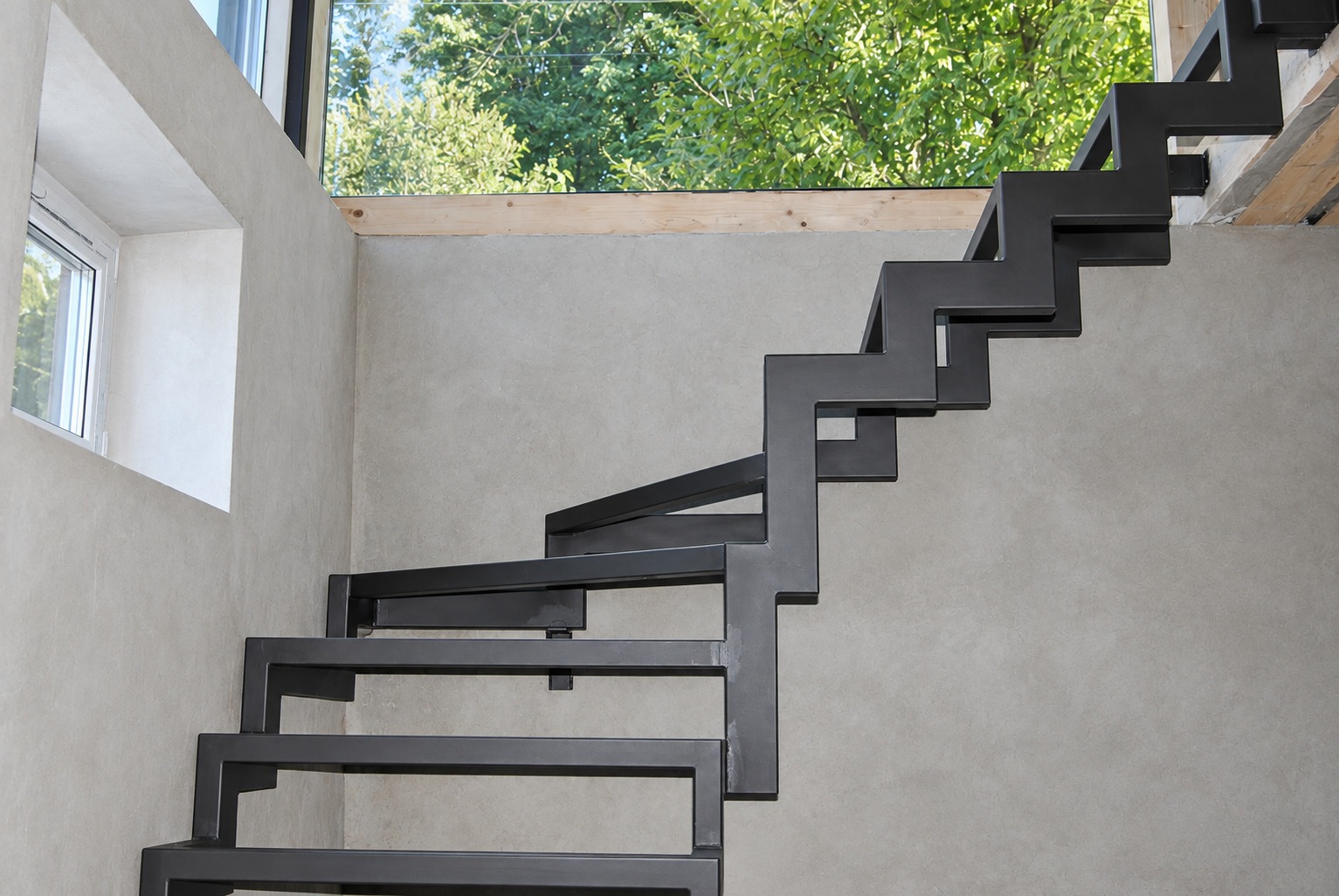

Профильный прокат используют в разных конструктивных схемах. Косоур располагают под ступенями; два боковых косоура поддерживают марш по сторонам; центральный монокосоур несёт поперечные опоры ступеней; ломаный каркас повторяет ступенчатый контур. Площадка, стойки и крепления дополняют основную схему. Внешнее сходство двух лестниц не означает, что они имеют одинаковые пролёты, узлы или расчётную работу.
У прямой балки и ломаного контура различаются геометрия деталей и количество соединений. У пары косоуров нужно обеспечить согласованное взаимное положение опор под ступени. В центральной схеме особенно важно, как каркас воспринимает усилия от ступени, расположенной по обе стороны от оси. Эти особенности нельзя оценить только по толщине стенки или снимку готовой лестницы.
Расчётная модель учитывает путь усилий от ступеней через опоры и косоуры к точкам крепления, а затем — к конструкциям дома. Проектировщик назначает нагрузки для условий использования, проверяет элементы и соединения, а также оценивает, не будут ли чрезмерными прогиб и колебания. Рассматривают не только вертикальную нагрузку по центру марша: на работу могут влиять смещённое приложение усилия, крепление ограждения, форма площадки и пространственная жёсткость собранной конструкции.
Именно поэтому готовое решение из каталога — иллюстрация возможной формы, но не шаблон для изготовления вашего каркаса. Даже если в карточке изделия указана конкретная труба, это характеристика описанной комплектации, а не универсальный подбор сечения. Для вашего дома важны реальные пролёты, опоры, соединения и материал оснований.
Ещё до рабочего чертежа обсуждают внешний вид: какие поверхности металла останутся на виду, где будут торцы трубы, скрываются ли крепления ступеней, нужна ли площадка, планируются ли подступенки и как присоединят ограждение. Изменение этих условий после изготовления может повлечь переделку деталей и отделки.
Этап 3. Выпускают чертёж, по которому можно изготовить и установить каркас
Эскиз помогает выбрать направление и форму, но для производства нужен рабочий комплект с однозначной геометрией и узлами. В нём согласуют вид сверху и сбоку, отметки этажей, положение опор ступеней, площадок, стоек и монтажных стыков. Для сложных мест нужны увеличенные узлы, чтобы цеху и монтажникам не приходилось додумывать, как соединить две детали.
В чертежах важно отделить размер металлической опоры от размера чистовой ступени. При проектировании учитывают толщину облицовки, материал ступени, способ крепления, подложки или прокладки, свес и возможные подступенки. У первой и последней ступеней обычно свои сопряжения с полом и верхней площадкой; копировать для них рядовой узел без проверки нельзя.
Отдельно показывают опорные и монтажные узлы, отверстия, пластины, предусмотренные болтовые соединения и места крепления ограждения. Если каркас делят на части для доставки и монтажа, в проекте нужно обозначить стыки и порядок их соединения. Слишком длинная секция может не пройти в дверной проём или не развернуться на лестничной клетке; лишнее число частей добавит монтажные соединения и потребует точной стыковки.
Производственный чертёж должен позволить ответить на вопросы: где начинается каждая деталь; какой стороной она ориентирована; какие элементы соединяются; какие размеры контролируют при сборке; что нужно подготовить до покраски; как секции крепятся в доме. Внутренний чек-лист МАРШ также предусматривает фиксацию балок, проёмов, чистовых уровней, ограждений, монтажных размеров и сложных узлов. Это практический перечень для комплектности проекта, а не универсальная нормативная форма.
Перед запуском в работу сверяют чертёж с замером. Если после замера изменились стены, уровни пола или границы проёма, нужно проверить, повлияли ли изменения на геометрию и опоры. Устного сообщения «прибавилось немного штукатурки» недостаточно, когда эта отделка меняет размер прохода или точку примыкания.
Этап 4. Подготавливают и размечают металл
После согласования проекта подбирают материалы и составляют перечень деталей. Для заказчика полезно понимать, что надпись «профильная труба» не сообщает марку стали, толщину стенки, длину заготовок или требования к соединениям. Эти позиции должны быть определены спецификацией или договорной документацией. Подмена материала или сечения «похожим» без согласования разрушает связь между расчётом и изготовленным каркасом.

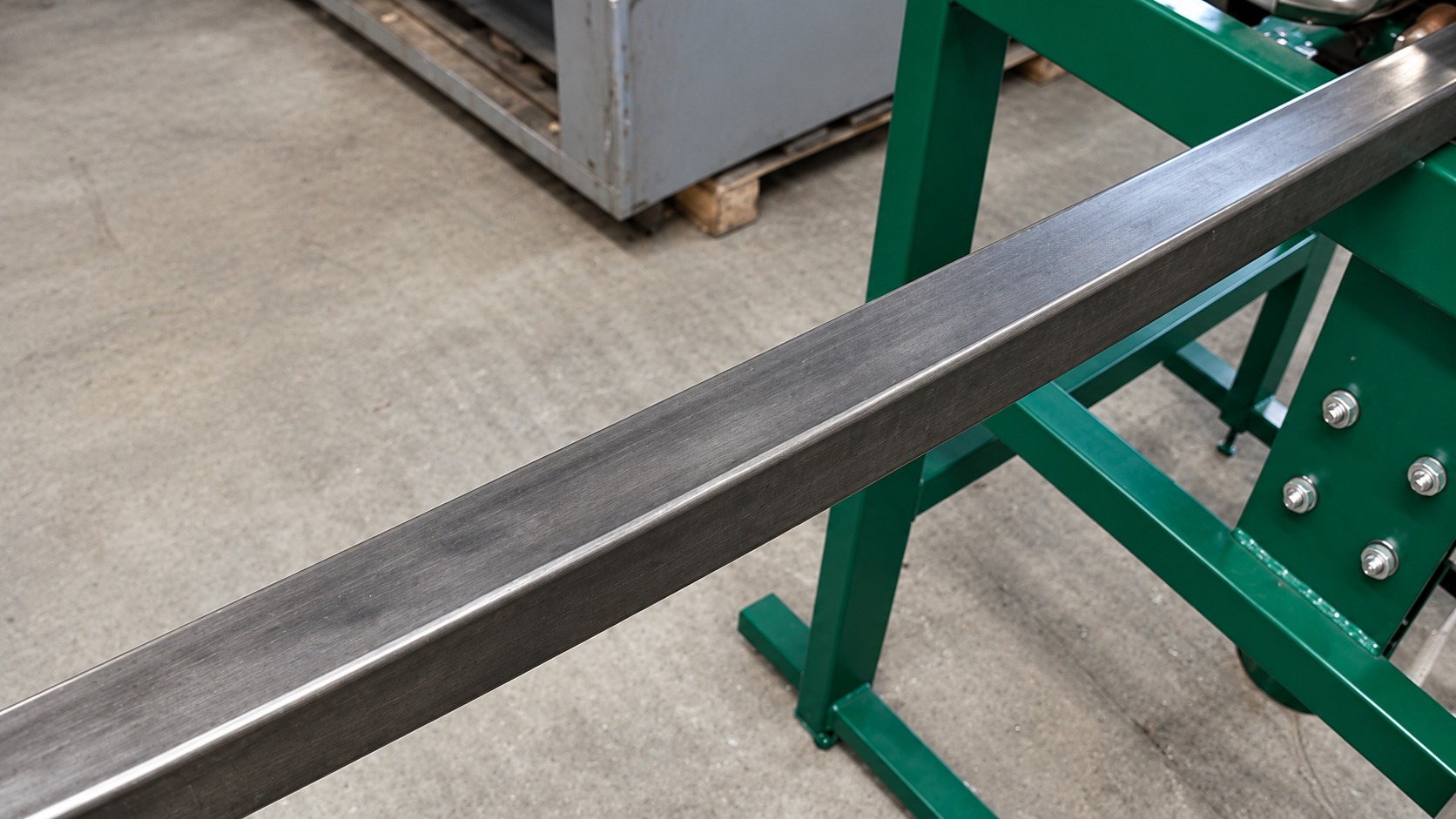

До раскроя заготовки осматривают и сверяют с проектными данными: нет ли заметной кривизны, повреждений, ржавчины или несоответствия размера. Затем детали размечают, маркируют и режут по карте. Маркировка помогает не перепутать левую и правую детали, не развернуть элемент и сохранить понимание, к какому узлу он относится.
После резки контролируют торцы и подготавливают зоны соединений в соответствии с проектом и технологией сварки. Нельзя считать, что любой зазор можно устранить толстым швом или что аккуратный внешний вид кромки подтверждает правильность стыка. Форма сопряжения, доступ к соединению и способ его выполнения связаны друг с другом.

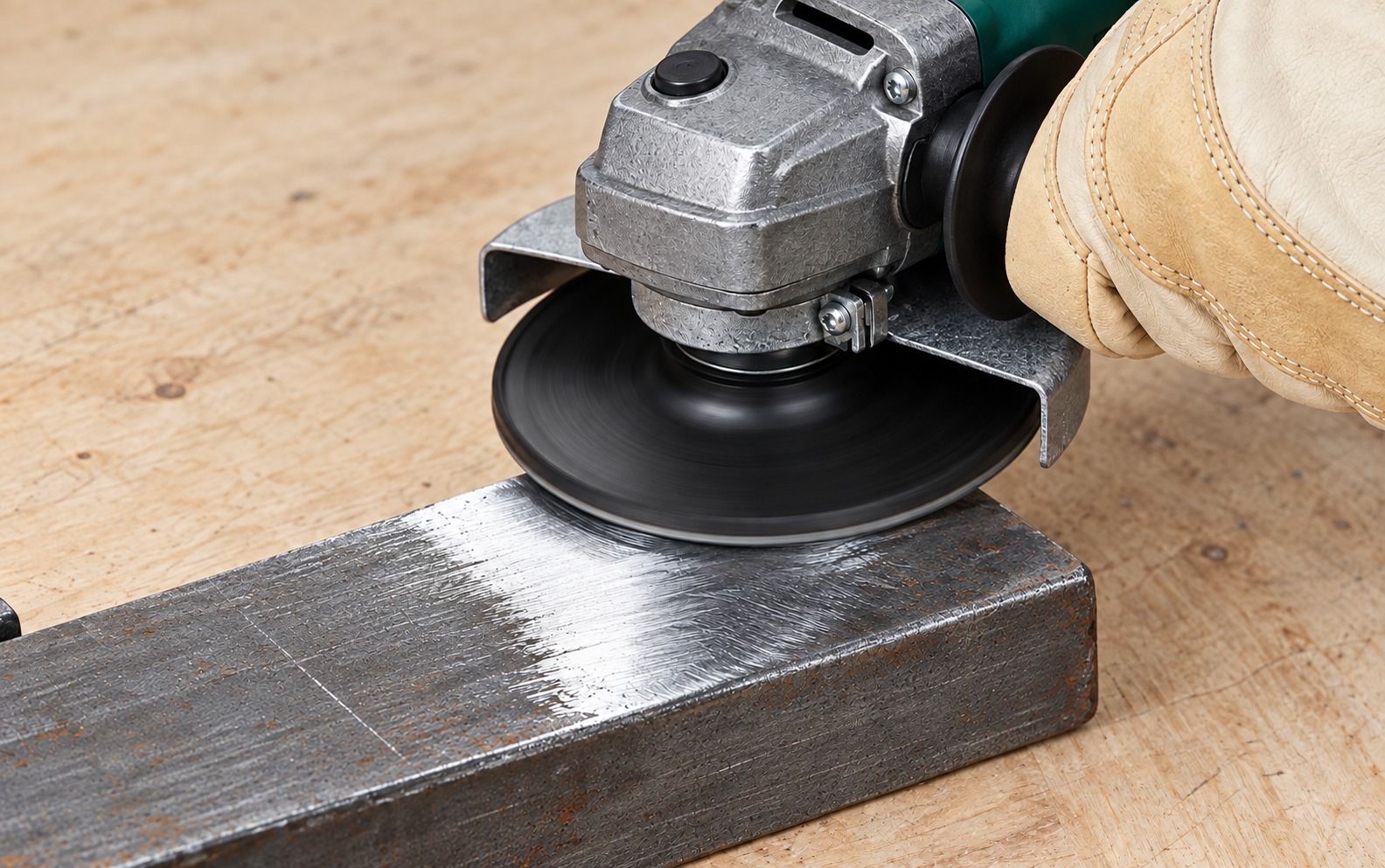

Показанные кадры — иллюстрации операций. Они не задают тип инструмента, режим работы или технологический порядок для конкретного металла. При самостоятельных работах отрезной и шлифовальный инструмент требует подходящей оснастки, средств защиты и условий, исключающих попадание искр на людей и горючие материалы. Подбирать расходники или режим сварки только по иллюстрации нельзя.
Этап 5. Собирают каркас по базовым линиям
Заготовки раскладывают на устойчивом рабочем месте, размечают базовые линии и выставляют относительно них. Для лестницы важно проверить общую форму, а не только длину каждой детали. Если элементы расположить без общей базы, накопленная ошибка может привести к тому, что опоры ступеней окажутся в разных плоскостях или парные косоуры будут идти не параллельно.

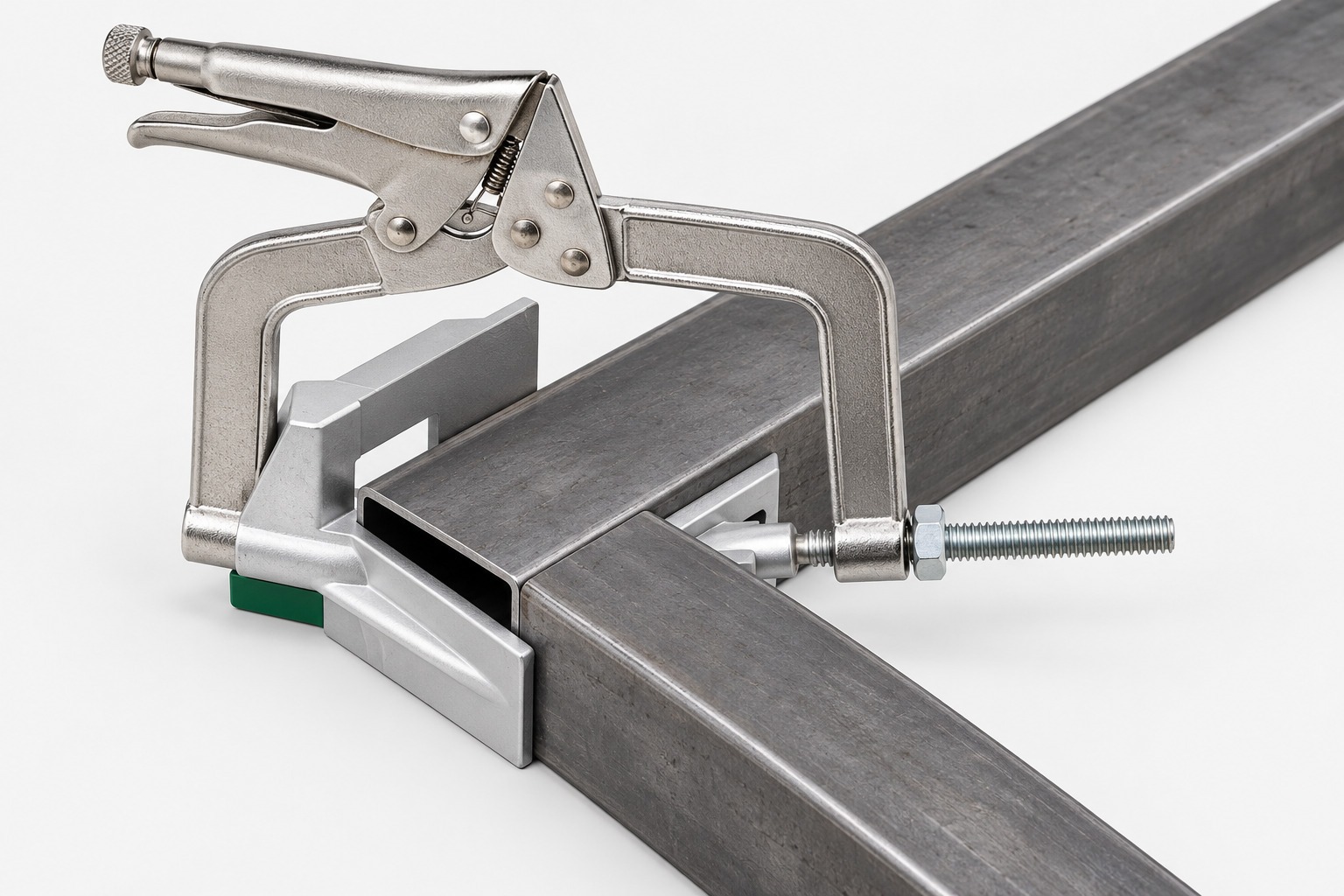

До основных соединений элементы временно фиксируют. В этот момент удобно сверить расстояния между косоурами, ширину марша, положение опор, диагонали и монтажные отметки. При необходимости сравнивают сопрягаемые детали вместе. Контрольная сборка позволяет заметить несоответствие до того, как оно станет трудным для исправления после сварки и покраски.
При сборке парных косоуров проверяют соответствие каждой опоры на одном марше парной опоре на другом. Для центральной балки сверяют расположение консолей и элементов, поддерживающих ступени. Для рамы площадки проверяют прямоугольность и отметки примыкания. Эти проверки должны следовать чертежу: произвольное выравнивание «на глаз» может сделать конструкцию визуально ровной только с одной стороны.
Затем временно собранную форму повторно соотносят с контрольными размерами. Сварка добавляет локальный нагрев, поэтому изготовитель должен учитывать возможное изменение геометрии и контролировать её во время работы. Порядок операций, фиксация и способы корректировки выбираются для конкретного изделия. Универсальной схемы прихваток и последовательности швов, безопасной для любой лестницы, нет.
Сами сварочные соединения назначают в рабочей документации и выполняют по принятой на производстве технологии. На изображении нельзя оценить провар, прочность узла или соответствие соединения расчёту. Для заказчика более содержательные подтверждения — чертежи с обозначенными узлами, установленный объём контроля и возможность осмотреть соединения до окраски.
Этап 6. Проверяют каркас до покраски
После сварки каркас проверяют в той геометрии, в которой его планируют перевозить и монтировать. Сверяют наружные размеры, отметки и взаимное положение опор ступеней, диагонали рам и площадок, расположение отверстий и стыков секций. Если были установлены шаблоны или проектом определены контрольные точки, результаты сопоставляют с ними.
Сварные соединения осматривают и проверяют теми способами и в том объёме, которые заданы для данного проекта и производственного контроля. Гладко зашлифованная поверхность сама по себе не доказывает качество шва: декоративная обработка не заменяет проверку, а чрезмерное удаление металла может изменить узел. Видимые швы и требования к их внешнему виду лучше согласовать до начала работ.
Проверяют также то, что будет закрыто отделкой: крепёжные места, отверстия под ступени, доступ к монтажным инструментам, положение закладных и сопряжение ограждения. Недостаток пространства вокруг болта или ошибочное положение отверстия может проявиться уже при установке деревянной ступени. После окраски сверление или сварка наугад повреждают покрытие и могут потребовать ремонта.
Практический контроль удобно вести по этапам, а не откладывать на финал:
| Момент проверки | Что сверяют по проекту | Какую позднюю проблему это предупреждает |
|---|---|---|
| До раскроя | Спецификацию, маркировку, размеры заготовок | Ошибочный материал или деталь не той длины |
| После предварительной фиксации | Базовые размеры, диагонали, положение опор ступеней | Перекос, разный шаг или несоосность до окончательного соединения |
| После сварки | Общие габариты и геометрию собранного каркаса | Несовпадение секций и уровней ступеней при монтаже |
| До покрытия | Соединения, отверстия, доступ к крепежу и состояние поверхности | Скрытый дефект под отделкой или покрытием |
| Перед отправкой | Комплектность, маркировку, монтажные стыки и защиту деталей | Недостающая деталь или повреждение при доставке |
Общие требования к стальным строительным конструкциям, включая материал, точность изготовления, соединения, защиту от коррозии, приёмку и документы качества, собраны в ГОСТ 23118-2019. Его официальная карточка Росстандарта помечает документ как действующий; конкретная применимость положений зависит от назначения конструкции и документации проекта. СП 16.13330.2017 относится к проектированию стальных конструкций, а СП 20.13330.2016 — к нагрузкам и воздействиям. Эти документы не дают готового сечения для любой лестницы: проектировщик применяет нужные требования и исходные данные конкретного объекта. В частности, на сайте Минстроя опубликовано изменение № 6 к СП 16 в 2024 году, поэтому в проекте нужно ссылаться на актуальные редакции документов.
На этапе приёмки до отделки полезно попросить показать готовую геометрию и те соединения, которые после монтажа окажутся закрыты. Если дополнительный контроль предусмотрен проектом, уточните, какие участки он охватывает и как фиксируется результат. Не каждую лестницу нужно оценивать одним и тем же набором методов; состав проверки устанавливают по условиям проекта.
Этап 7. Защищают металл, доставляют и устанавливают
Покрытие выбирают с учётом места эксплуатации и согласованного внешнего вида. До его нанесения поверхности очищают и подготавливают по выбранной системе. При осмотре обращают внимание на непрокрашенные зоны, повреждения кромок и мест, которые после сборки станут недоступны. Если отдельный монтажный шов выполняют уже в доме, способ защиты этого участка и последующего восстановления покрытия стоит обсудить заранее.
Транспортировочное деление влияет на всю последовательность: каждую часть нужно вынести из цеха, перевезти, внести через доступный маршрут, поднять и соединить в проектной точке. Поэтому при проектировании учитывают не только общие размеры лестницы, но и двери, повороты коридора, высоту проёмов, временное хранение деталей и место для инструмента.
На объекте каркас устанавливают в предусмотренные проектом основания. Нельзя без проверки заменять несущую опору на крепление к отделке, перегородке или стяжке, если фактический состав этих слоёв и основания неизвестен. Также не следует на месте менять сварное соединение на болтовое или наоборот: это разные решения, и их применение должно быть предусмотрено документацией.
После монтажа проверяют взаимное положение каркаса и опор, соединение секций и готовность мест для ступеней и ограждения. Затем выполняют отделку. Порядок операций увязывают с тем, чтобы сварочные и грязные работы не повредили готовую древесину или стены, а размеры облицовки совпали с фактической геометрией.
Как заказчику оценить проект и готовую работу
Надёжность трудно проверить одним взглядом после покраски: несколько важных решений уже скрыты отделкой. Поэтому контроль начинается до производства и продолжается по мере готовности.
До начала изготовления
- В проекте зафиксированы размеры, чистовые уровни, положение проёма и опорные основания.
- Показаны схема лестницы, уровни ступеней, площадки, ограждение и монтажные стыки.
- Есть спецификация деталей и обозначения узлов, а решения связаны с расчётом.
- Согласованы материал ступеней, способ их крепления и видимые поверхности каркаса.
- Проверено, как секции доставят и внесут в дом.
Перед отправкой и после установки
- Габариты и расположение опор соответствуют согласованному чертежу.
- Отверстия, пластины и узлы доступны для монтажа ступеней и ограждения.
- Секции и комплектующие промаркированы и стыкуются предусмотренным способом.
- Поверхность подготовлена и покрытие соответствует согласованной системе.
- Крепление выполнено к тем основаниям, которые указаны в проекте.
- Заказчику переданы документы и рекомендации, предусмотренные договором.
Полезно заранее согласовать, кто отвечает за замер, проект, изготовление, доставку и монтаж. Когда каждый участник опирается на свои размеры и версии чертежей, расхождение часто обнаруживается только на объекте. До заказа убедитесь, что у цеха и монтажной бригады одна и та же актуальная редакция документации.
Частые ошибки: на каком этапе они возникают
| Ошибка | Почему появляется | Что уточнить заранее |
|---|---|---|
| Профиль выбирают «как у похожей лестницы» | Фотография показывает форму, но не пролёт, основание и расчётный узел | Какие исходные данные использованы и где показан расчётный путь нагрузки |
| Чертёж не учитывает чистовой пол | Известна только черновая отметка или толщина отделки предполагается на словах | Какие уровни и материалы учтены для первой и последней ступени |
| Детали собирают без единой базы | Проверяют длины элементов по отдельности, но не положение всего марша | Какие диагонали и контрольные точки сверяют до сварки |
| Не предусмотрен монтажный доступ | Отверстие или болт есть на чертеже, но инструмент к нему не подвести | Можно ли собрать узел в реальном положении в доме |
| Секцию делают слишком крупной | Производство ориентируется на удобство изготовления без проверки маршрута вноса | Проходят ли детали через двери и повороты до места установки |
| После покраски обнаруживают несовпадение | Не сделали контрольную примерку соединений или не проверили отверстия до покрытия | Что проверяют до окраски и перед отгрузкой |
Формула «сварить лестницу» скрывает несколько разных профессий и видов работы: обмер, проектирование, деталировку, изготовление и монтаж. Если вы заказываете каркас, лучше оценивать полноту этих этапов, чем сравнивать предложения только по стоимости металла или обещанию изготовить по фотографии.
Пять реальных лестниц: каркас, отделка и детали
Откройте понравившийся проект: под одним превью собраны фотографии именно этой лестницы. Первый кейс показывает каркас до обшивки и готовый результат; в остальных открытый металл можно рассмотреть на фотографиях завершённой конструкции. Каждый снимок можно увеличить.
![Готовая лестница: белый каркас, деревянные ступени и ограждение]()
Белый ломаный каркас: от монтажа до дубовых ступенейОткрыть галерею · 7 фото
На фотографиях одного объекта можно сравнить установленный каркас до обшивки и готовую П-образную лестницу. Белые косоуры остаются видимыми под тёмными ступенями; поворот организован через площадку. В галерее есть общий вид, ограждение и два кадра без деревянной отделки.
![Общий вид открытой лестницы с двумя боковыми косоурами]()
Открытая лестница с тросовым ограждениемОткрыть галерею · 4 фото
Здесь видны ступенчатый контур двух боковых косоуров, деревянные ступени и стойки тросового ограждения. Вид сверху помогает рассмотреть поворот, а крупный план — крепление заполнения к стойке. Этот пример показывает, почему каркас, ступени и ограждение нужно согласовывать вместе ещё до изготовления.
![Готовая лестница на центральной балке в деревянном доме]()
Монокосоур в деревянном домеОткрыть галерею · 5 фото
Центральная металлическая балка видна под деревянными ступенями. Ракурсы снизу и сбоку показывают опоры ступеней и то, как каркас вписан между деревянными стенами и перекрытием. Белое ограждение с горизонтальным заполнением продолжено вокруг проёма второго этажа.
![Готовая лестница на монокосоуре со стеклом и подсветкой]()
Монокосоур со стеклом и подсветкойОткрыть галерею · 6 фото
В этом проекте открытый каркас сочетается с деревянными ступенями, стеклянным ограждением и подсветкой. В галерее можно рассмотреть общий вид, поворотную площадку, стекло и боковой ракурс марша. Крепления стекла, поручень и свет требуют согласования до отделки каркаса.
![Уличная лестница у террасы: общий вид объекта]()
Уличная лестница: металлический каркас и ДПКОткрыть галерею · 5 фото
Пять ракурсов показывают прямой марш у террасы, открытый металлический каркас под ступенями и примыкание к площадке. На опубликованных фотографиях ограждение ещё отсутствует: этот этап комплектации нельзя принимать за универсальное решение для своего входа. Необходимость ограждения, основания и защиту металла определяют в проекте.
Фотографии помогают выбрать внешний вид и сформулировать пожелания. Размеры профиля, опоры и крепления для вашего дома определяют по его исходным данным.
Какие нормативы читать и чего они не решают
У проектных и производственных документов разные задачи. СП 16.13330.2017 регулирует расчёт стальных конструкций; СП 20.13330.2016 рассматривает нагрузки и воздействия; ГОСТ 23118-2019 устанавливает общие технические условия для строительных стальных конструкций. ГОСТ 5264-80 описывает типы и геометрические элементы соединений, выполненных ручной дуговой сваркой, но сам по себе не назначает сечение косоура и не подтверждает прочность шва в конкретной лестнице. Для других способов сварки нужны соответствующие документы и технология.
Наличие номера ГОСТа на странице или в договоре ещё не доказывает, что вся лестница спроектирована и проверена по нему. Необходимо понимать область применения документа, редакцию, назначенные проектом требования и то, какие именно узлы им охвачены. Карточки официальных источников: ГОСТ 23118-2019 в реестре Росстандарта, ГОСТ 5264-80 в реестре Росстандарта и изменение № 6 к СП 16.13330.2017 на сайте Минстроя.
Проверено по официальным карточкам и публикации Минстроя 26 сентября 2026 года. Перед применением проектировщик должен сверить действующую редакцию и область применения документа для конкретного объекта.
Частые вопросы
С чего начинать лестницу из профильной трубы?
С назначения, компоновки и схемы опирания в конкретном доме. До покупки металла согласуют ступени, ограждение, отделку и монтаж, затем определяют сечения и рабочие узлы.
Можно ли подтвердить качество лестницы одним осмотром после окраски?
Вид готовой поверхности не раскрывает все соединения и решения. Контроль начинается с проекта и продолжается по мере производства, пока важные узлы ещё доступны.
Почему название профиля не описывает готовый каркас?
Кроме сечения нужны материал, длины свободных участков, опоры, поперечные связи и технология соединений. Эти сведения фиксируют в рабочем комплекте для выбранной лестницы.
Следующий шаг
Обсудите свою лестницу со специалистом
За готовым результатом стоят замер, проектирование, изготовление и монтаж. Мы советуем начать с профессиональной консультации: оставьте номер телефона, и менеджер свяжется с вами, уточнит задачу и подскажет, какие размеры и фотографии подготовить. Обсудив варианты и состав работ, вы сможете самостоятельно решить, что делать своими силами и что поручить изготовителю.
