Коротко Лестницу в доме из газобетона проектируют вместе с её опорами и креплениями. По одному названию стенового материала нельзя выбрать дюбель, анкер или решить, что стойки не нужны. Инженеру требуются характеристики блоков и кладки, толщина стены, расположение армированных элементов, конструкция перекрытия и расчётная схема самой лестницы.
Самый удобный момент для согласования — до отделки и устройства лестничной зоны. Тогда можно предусмотреть опирание и закладные без случайного вмешательства в готовую стену.
Сначала определите, какую роль играет стена
В одном проекте лестница в основном опирается на пол и перекрытие, а связи со стеной ограничивают перемещения. В другом узел стены участвует в передаче усилий. Эти ситуации нельзя считать одинаковыми.
На схеме нужно разделить:
- основные опоры, через которые вес и эксплуатационные воздействия передаются зданию;
- связи, удерживающие каркас от бокового смещения;
- крепления площадок и поворотных элементов;
- узлы ограждения, если оно крепится рядом со стеной.
После этого проектировщик проверяет каждое основание и соединение. Общий состав исходных данных для таких узлов разобран в статье о креплении каркаса к полу, стене и перекрытию. Формулировка «прикрепить к газобетону» без роли узла и расчётного усилия недостаточна.
Какие данные нужны о газобетонной стене
Подготовьте проект дома или паспорт применённых блоков. Важно знать:
- Является стена несущей, самонесущей или перегородкой.
- Толщину кладки.
- Марку и характеристики блоков.
- Расположение железобетонных поясов, колонн, перемычек и закладных.
- Фактическое состояние кладки и швов.
- Толщину будущей штукатурки или облицовки.
- Скрытые коммуникации.

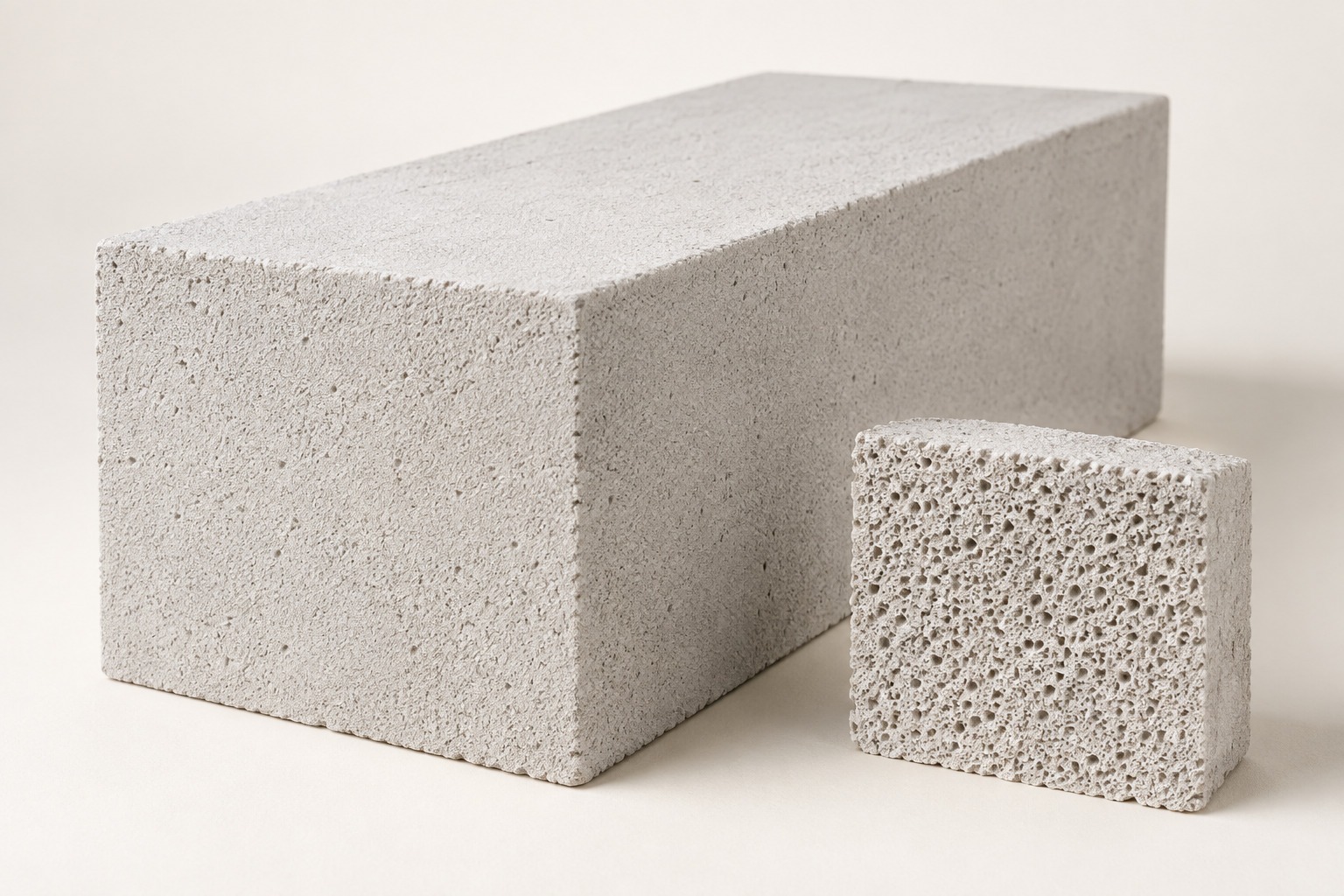

Белый пористый блок на фотографии не подтверждает состав стены. Неавтоклавный ячеистый бетон, автоклавный газобетон и другие блоки могут иметь разные характеристики и проектное назначение.
Действующий ГОСТ 31360-2024 устанавливает технические условия для блоков из автоклавного ячеистого бетона, а СП 15.13330.2020 относится к проектированию каменных и армокаменных конструкций. Конкретный узел лестницы всё равно проверяется по проекту дома и документации выбранного крепежа.
Независимые опоры и закладные
Если дом ещё строится, проектировщик может заранее рассмотреть опирание на пол, перекрытие, металлические стойки, железобетонные элементы или специально предусмотренные закладные. Какой вариант нужен, зависит от конструкции лестницы и здания.
Состав задания на край проёма, чистовые отметки и ответные опоры разобран в статье «Как подготовить перекрытие под лестницу». Преимущество раннего решения в том, что путь передачи усилий виден до отделки. Не приходится искать случайное место для анкера после изготовления каркаса.
Закладная также не является универсальным усилением. Для неё указывают материал, размеры, положение, соединение с конструкцией здания и допустимые отклонения монтажа.

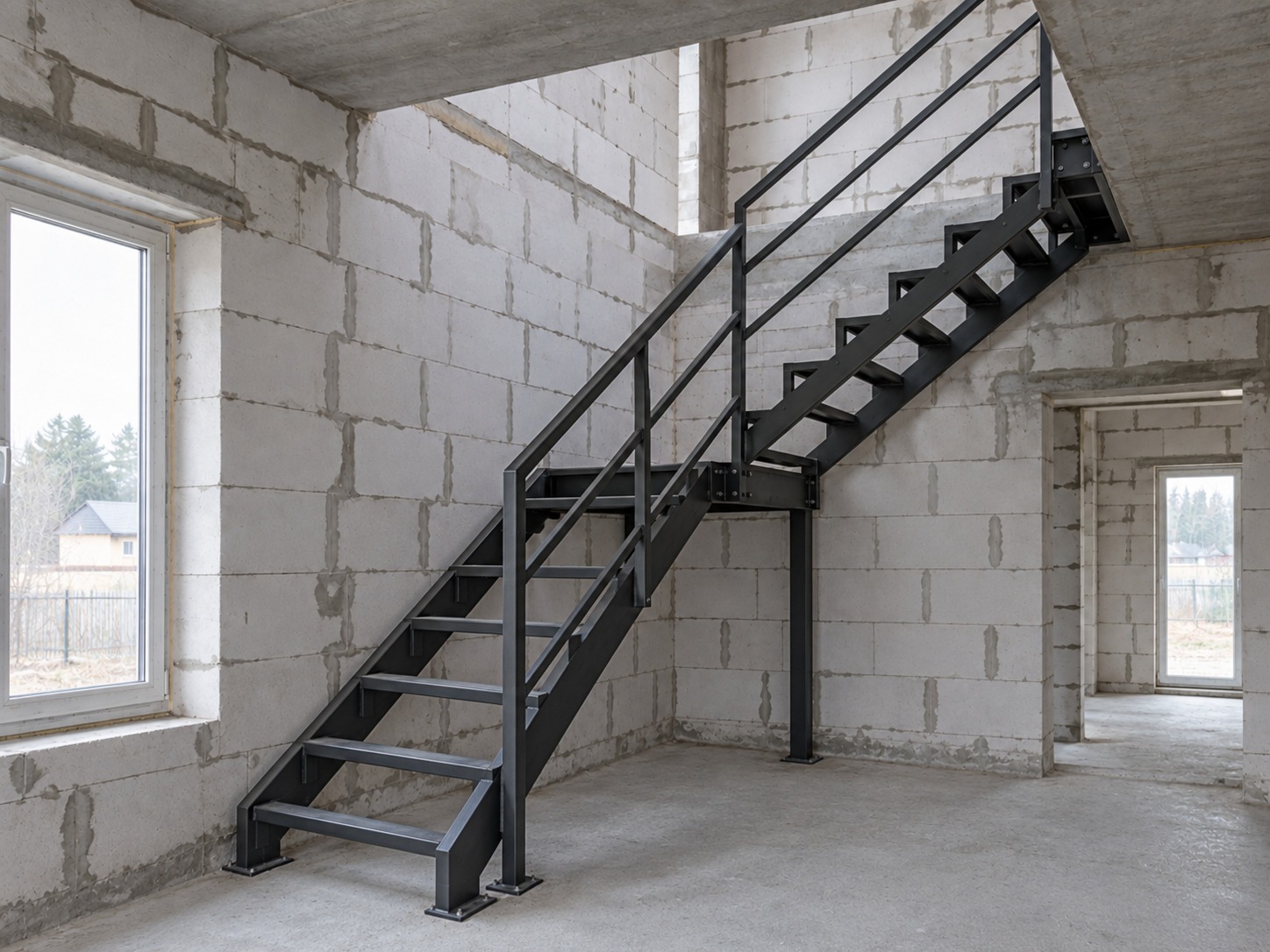

Металлокаркас до отделки
Два ракурса одного объекта в Солнечногорске: П-образный каркас и площадка до обшивки. Фотографии показывают конструкцию, но не подтверждают характеристики блоков или несущую способность скрытых креплений.
Один объект, два ракурса. Смотреть карточку металлокаркаса →
Почему нельзя выбирать анкер по фотографии
Работа крепежа зависит от основания, нагрузки, глубины и направления установки, расстояния до края, шага между анкерами и качества монтажа. Для группы креплений важна их совместная работа.
Поэтому фраза «используем химический анкер» или «достаточно специальных дюбелей» ещё не является проектом. Нужны модель системы, техническая документация производителя, расчёт и схема расположения.
Нельзя переносить узел с похожего объекта, если отличаются блоки, толщина стены, расположение пояса или усилия от лестницы.
Что проверить до отделки
- Согласовать геометрию лестницы и места опор.
- Нанести на проект материал каждой стены и перекрытия.
- Показать железобетонные элементы и закладные.
- Проверить доступ к узлам при монтаже.
- Зафиксировать будущую толщину штукатурки и напольных покрытий.
- Отметить электропроводку, трубы и другие скрытые коммуникации.
- Сфотографировать лестничную зону до закрытия конструкций.
Эти фотографии помогают подтвердить расположение элементов, но не заменяют исполнительную документацию. Заранее распределите согласование оснований, узлов и исполнения по ролям участников проекта лестницы.
Если дом уже отделан
Сначала собирают проектные документы и обследуют доступные основания. Не следует начинать с пробного сверления стены или вскрытия отделки в случайном месте.
Если характеристики кладки неизвестны, инженер определяет, какие данные нужно восстановить и требуется ли обследование. После этого выбирается схема опирания и выпускаются узлы крепления.
Лестница под ключ: один готовый объект
Пять ракурсов одной лестницы из карточки П-образной лестницы с площадкой. Фотографии показывают отделку и ограждение; материал стен и несущую способность скрытых опор по ним не устанавливают.
Фотографии одной лестницы: нижний и верхний марши, площадка, поворот и ограждение верхнего этажа.
Что должно быть на чертеже лестницы
Попросите показать опоры, стойки, места креплений, материал оснований и узлы примыкания. Для каждого крепления должны быть понятны тип основания и назначение узла.
Отдельно проверяют монтажную последовательность: можно ли установить анкер, затянуть соединение и проконтролировать его после отделки. Если узел скрывается, фиксируют способ приёмки до закрытия.
Лестница в газобетонном доме может иметь разные безопасные схемы. Выбор между опиранием на здание, независимыми стойками и связями со стеной принимается по расчёту, а не по общему совету для материала. До производства решение следует включить в проверку проекта лестницы.
Задание на опоры: что заполнить вместе с проектировщиком
| Поле | Что записать | Источник |
|---|---|---|
| Стена | Тип блоков, характеристики, толщина, роль в здании | Проект дома и документы поставки |
| Силовые элементы | Пояс, стойка, колонна или закладная с координатами | Чертёж и подтверждение фактического исполнения |
| Узел лестницы | Номер, положение, назначение и расчётные усилия | Расчёт и проект лестницы |
| Крепёжная система | Точное изделие и условия применения к установленному основанию | Документация производителя и проект соединения |
| Отделка и коммуникации | Слои, доступ инструмента и проверенные зоны трасс | Проекты смежных работ и обследование |
Две схемы для сравнения
Основные опоры на предусмотренные элементы пола и перекрытия. На схеме отдельно показывают их реакции и отдельно — роль связей со стеной. Слово «независимая» не освобождает от проверки основания под стойкой или нижней опорой.
Примыкание к предусмотренному силовому элементу здания. На чертеже связывают координаты этого элемента с узлом лестницы. Сам факт наличия армопояса ещё не подтверждает возможность передать на него выбранные усилия в любом месте.
Готовый дом: как восстановить недостающие данные
- Соберите проект, фотографии строительства и документы на блоки.
- Сопоставьте их с фактическим положением проёма и стен.
- Запишите, какие сведения остались неизвестны. Проектировщик определит программу обследования и необходимость согласованного локального доступа.
- После получения данных выберите опорную схему и согласуйте узлы до изготовления каркаса.
Обещать крепление без вскрытия или обследования заранее нельзя: это зависит от того, какие сведения удастся подтвердить.
Частые вопросы
Достаточно ли знать, что стены сделаны из газобетона?
Нет. Нужны характеристики блоков и кладки, толщина и назначение стены, расположение силовых элементов, а также нагрузки и роль каждого узла лестницы.
Можно ли выбрать крепёж по фотографии похожей лестницы?
Фотография не подтверждает основание и расчётные усилия. Проектировщик проверяет конкретную крепёжную систему по документации производителя и проекту соединения.
Что подготовить, если дом уже отделан?
Соберите проект дома, документы на блоки и фотографии строительного этапа. Отдельно перечислите неизвестные сведения: инженер определит, как их восстановить и требуется ли обследование.
