Лестница в эркере: окна, радиус и крепление каркаса

Какие замеры нужны для лестницы в эркере

Эркер может состоять из прямых граней, дуги или их сочетания. Инженер фиксирует контрольные точки, диагонали, высоты подоконников и положение откосов. Красивый контур на плане застройщика не заменяет измерений готового помещения.

Замеры привязывают к понятной базовой линии и единой высотной отметке. Это позволяет сопоставить план первого этажа, контур проёма на втором этаже и положение каждого окна. Измеренная ширина эркера внизу ещё не означает, что такой же размер получится на высоте площадки.

Что включить в обмер

• Контур помещения: длины граней, углы или координаты точек криволинейной стены, контрольные диагонали, выступы и отклонения поверхностей.
• Высоты: расстояние между чистыми полами этажей, толщину и край перекрытия, высоты подоконников, оконных перемычек и потолка. Если отделки ещё нет, фиксируют её проектные толщины.
• Окна: ширину проёмов, вылет подоконников, глубину откосов, расположение ручек, петель и направление открывания каждой створки.
• Подходы: двери с дугами открывания, проходы со стороны комнаты, место выхода на второй этаж и ближайшую мебель.
• Инженерные системы: радиаторы, конвекторы, трубопроводы, кабели и известные зоны тёплого пола.

Неровность стены не означает, что лестницу нужно повторять по каждой волне отделки. Проект задаёт собственную геометрию и согласованные зазоры. При замере до отделки отдельно указывают, какие размеры ещё предстоит уточнить.

Какая форма лестницы подходит эркеру

Форма фасада сама по себе не определяет форму лестницы. Сначала сравнивают варианты по траектории движения и размещению в проёме. После этого оценивают внешний вид, изготовление и монтаж.

Прямые марши с площадкой

Г- или П-образная схема позволяет использовать прямоугольные ступени и организовать поворот на ровной площадке. Она удобна для проверки маршрута и размещения ограждения, но требует достаточного места под саму площадку. Её нельзя уменьшать только ради того, чтобы край каркаса приблизился к окну.

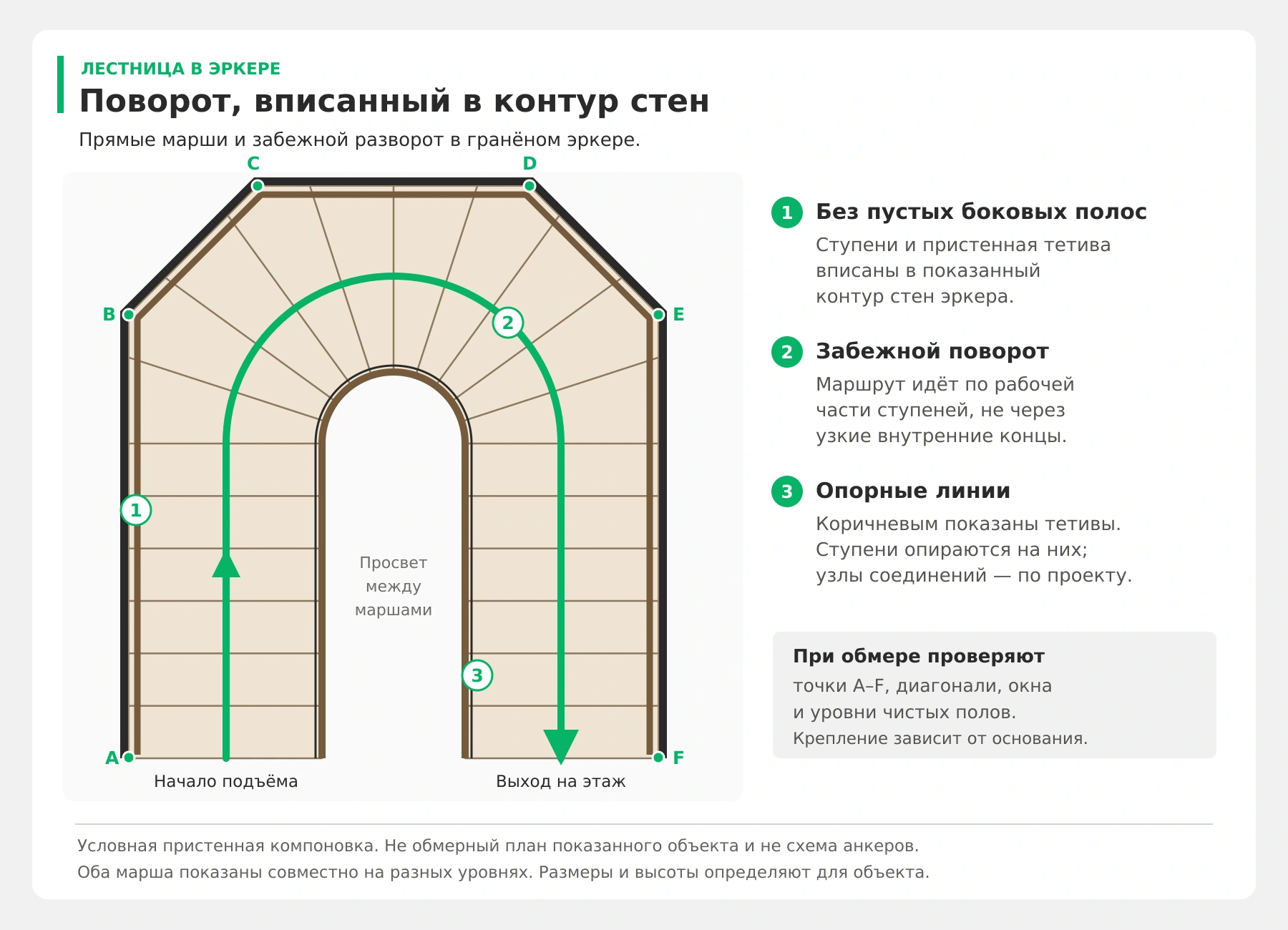

Поворот с забежными ступенями

Забежные ступени могут помочь разместить поворот в ограниченном пространстве. При этом ширина проступи меняется поперёк ступени, поэтому проверяют последовательный путь человека через поворот, положение поручня и характер шага. Оценки по одной широкой внешней кромке недостаточно. Перенос крупной мебели по такой лестнице также продумывают заранее.

Криволинейная лестница

Плавный каркас уместен, когда помогает маршруту и интерьеру. Его оценивают по рабочей линии движения, форме отдельных ступеней, ограждению, виду снизу и возможности занести детали в дом. Повторение радиуса окна без проверки этих условий не гарантирует удобства.

Для сравнения попросите показать два-три варианта на одном обмерном плане, с одинаковыми уровнями полов и реальными окнами. Так видна разница в проходах, повороте и выходе на этаж, а не только в декоративном силуэте.

На фотографиях выше показан реализованный проект МАРШ с забежными ступенями. Это пример компоновки и отделки; его размеры и скрытые соединения нельзя автоматически переносить на другой дом.

Как проверить проход, поворот и выход на этаж

Начните проверку с обычного движения: подойти к первой ступени, подняться, повернуть и выйти на верхний этаж. На плане должны быть видны все участки этого пути. На разрезах проверяют высоту прохода под краем перекрытия, балками и другими выступами.

• Внизу: первая ступень не должна неожиданно сужать основной проход или попадать в рабочую зону двери. Нужна понятная площадка подхода.
• На повороте: человек должен проходить последовательно, без вынужденного шага на узкий край забежной ступени или обхода стойки ограждения.
• Наверху: последняя ступень должна приводить на доступный участок пола, а не упираться в стену, окно или дверь. Открытый край проёма предусматривают с ограждением.
• По всей лестнице: размеры считают с учётом готовых ступеней, поручней, облицовки и чистого пола. Особенно проверяют первую и последнюю высоту подъёма.

Для одноквартирных домов СП 55.13330.2016 связывает геометрию лестниц и высоту проходов с безопасным движением и перемещением предметов, а также не допускает разную высоту ступеней. Применимые требования выбирают по назначению конкретного здания. Одна условная цифра ширины или уклона не заменяет проектную проверку.

Как сохранить доступ к окнам, свет и отопление

Окно должно остаться рабочим после установки ступеней и ограждения. Проверяют не только положение закрытой створки, но и её движение, доступ к ручке, возможность обслуживания фурнитуры и безопасный способ мытья стекла.

Створка и ограждение

На плане показывают траекторию открывания, а на разрезе — высоту подоконника, поручня и ближайшей ступени. Створка не должна ударяться об ограждение, стойку или каркас. Важен весь путь открытия и закрытия, а не только одно положение ручки. Инструкции производителя конкретного окна и фурнитуры учитывают отдельно.

Если полноценный доступ с площадки невозможен, способ обслуживания согласуют заранее. Нельзя считать ограждение лестницей для доступа к стеклу или планировать обслуживание, для которого придётся вставать на перила. У высокого глухого остекления тоже должен быть предусмотрен безопасный способ ухода.

Свет, шторы и отопительные приборы

Открытый каркас может пропускать больше света, однако ступени и стойки всё равно создают тени и перекрывают часть остекления. Поэтому полезны виды из комнаты и со стороны лестницы при реальном положении окон. Подсветку ступеней продумывают отдельно от дневного освещения.

Шторы и жалюзи не должны попадать на ступени и мешать поручню. Сохраняют доступ к отопительному прибору, его арматуре и обслуживаемым частям. Не следует без проверки закрывать путь тёплого воздуха к стеклу: отопление, вентиляция и геометрия эркера влияют на риск конденсата. Способ обогрева и необходимые зазоры согласуют с проектировщиком и производителями оборудования.

К чему можно крепить каркас в эркере

Откос, гипсокартон и декоративная панель не подтверждают возможность крепления. Инженеру нужны сведения о материале, толщине и состоянии стены, устройстве перекрытия и характере нагрузок. Оконная рама и подоконник не являются основанием для обычного крепления лестничного каркаса.

В проекте показывают понятный путь передачи нагрузки: от ступеней к несущим элементам лестницы, далее через опорные узлы к конструкциям здания. Для каждого узла проверяют основание, крепёж и монтажные условия. Выбор анкера по его диаметру или по одной цифре из каталога недостаточен.

Если подходящих стен рядом нет

Возможны опирание на проверенные участки перекрытий, дополнительные стойки под площадкой или другая расчётная схема. Независимые опоры не обязательны для каждого эркера, но могут быть полезны, когда вокруг много остекления или нет подходящих мест крепления. Их расположение проверяют вместе с проходом, окнами и инженерными системами.

Стойка на готовом полу не доказывает надёжность узла: под покрытием могут находиться стяжка, утеплитель, пустоты или коммуникации. До сверления уточняют, где располагается несущее основание и что проходит в полу. При отсутствии данных об основании сначала предусматривают обследование, а затем назначают крепление.

Что должно быть в проекте и смете

До заказа полезно получить согласованную компоновку с исходными данными и понятным перечнем дальнейших работ. Состав расчётной и рабочей документации закрепляют в договоре: не каждый комплект обязан быть полностью готов до его подписания.

• Обмерный план: фактический контур эркера, проём, уровни чистых полов, окна и известные коммуникации.
• Планы и разрезы: ступени, площадки, линия движения, высота прохода, подход внизу и выход наверху.
• Окна и интерьер: открытые створки, подоконники, отопление, шторы, ограждение и согласованные чистовые зазоры.
• Конструктивная часть: схема опирания, требования к основаниям и закладным, узлы крепления и данные, которые ещё необходимо подтвердить.
• Монтаж: размеры доставляемых элементов, маршрут заноса, порядок сборки, защита стекла и готовой отделки, доступ к соединениям.
• Приёмка: что проверяют до закрытия каркаса отделкой и при окончательной передаче лестницы.

От чего зависит стоимость

На стоимость влияют сложность геометрии и количество уникальных деталей, схема опирания, ограждение, отделка, условия заноса и монтажа. Изменение окна, радиатора или проёма — отдельные работы, если они действительно нужны. Сравнивать предложения имеет смысл при одинаковом составе поставки: каркас, ступени, ограждение, покрытие, доставка, монтаж и подготовка оснований должны быть перечислены явно.

Фотографии объектов МАРШ помогают сравнить силуэт и отделку. Окончательное решение для вашего эркера принимают по его геометрии, состоянию конструкций и согласованным требованиям.
