Коротко Перекрытие под лестницу готовят после согласования её плана и разреза, но до бетонирования или закрытия балок отделкой. Нужно определить чистовой размер проёма для лестницы на второй этаж, конструкцию его края, места опор и креплений, уровень полов и монтажный доступ. Результат подготовки — согласованный лист задания на проём и опоры с планом, разрезом и ответственными. Размер отверстия сам по себе не является заданием для строителей.
Проектировщик здания отвечает за перекрытие и изменение его несущей схемы, а проектировщик лестницы передаёт геометрию, опорные реакции и требования к узлам. Эти данные должны встретиться в одном согласованном решении.
До устройства перекрытия: зафиксируйте геометрию
На плане показывают:
- Длину и ширину чистового проёма.
- Положение проёма относительно стен и осей дома.
- Направление подъёма.
- Первую и последнюю ступени.
- Площадку или забежный поворот.
- Ограждение верхнего этажа.
На разрезе нужны высота между чистовыми полами, толщина перекрытия, отделка потолка и линия ступеней. Так проверяют проход под краем перекрытия до начала строительных работ.
Разделите размеры проёма и каркаса
Проём, лестничный каркас и отделка имеют разные контуры. Если на чертеже подписан только один прямоугольник, строители и изготовитель лестницы могут понимать его по-разному.
Укажите отдельно:
- размер между несущими элементами;
- ожидаемый размер после отделки торцов;
- габарит каркаса;
- технологические зазоры;
- полезную ширину движения после ограждения.
Привязки задают от постоянных осей и подтверждённых конструкций. Временные отметки отделки и ещё не установленные перегородки не подходят как единственная база замера.
Определите конструкцию края проёма
Край проёма может быть частью железобетонной плиты, балочной системы, сборного перекрытия или другой конструкции. Способ обрамления выбирает проектировщик здания.
Нельзя по универсальной схеме вырезать балки, арматуру или пустотную плиту. Если проём меняется после выпуска проекта, пересчитывают затронутую часть перекрытия и выпускают новый узел.
На чертеже должны быть понятны материал, сечение, опирание и соединения элементов вокруг отверстия.
Согласуйте опоры лестницы
До отделки определяют, где лестница опирается на нижний пол, край перекрытия, площадку, стойки или стены. Для каждого узла фиксируют тип основания и доступ при монтаже.
Если нужны закладные, указывают их точное положение, размеры, материал и связь с конструкцией здания. Фраза «оставить металл под лестницу» не позволяет изготовителю проверить узел.
Для дома с газобетонными стенами дополнительно проверьте опоры, закладные и крепления лестницы в газобетоне. Опорные реакции и их сочетания предоставляет проектировщик лестницы. Проектировщик здания проверяет, может ли перекрытие и основание принять их в указанных местах.
Учтите чистовые уровни
На момент устройства перекрытия полы часто остаются черновыми. Поэтому в задании записывают будущий подъём пола на каждом этаже и отделку лестничной зоны.
Это влияет на общую высоту лестницы, положение первой и последней ступеней, площадку и проход. Если чистовые отметки меняются, геометрию проверяют повторно до изготовления каркаса.
Предусмотрите ограждение проёма
Открытый край второго этажа требует ограждения. Его стойки, поручень и крепления занимают место и могут взаимодействовать с лестничным каркасом.
На плане показывают продолжение лестничного ограждения и ограждение проёма. Для креплений заранее определяют основание, чтобы после отделки не сверлить край перекрытия без согласованного узла.

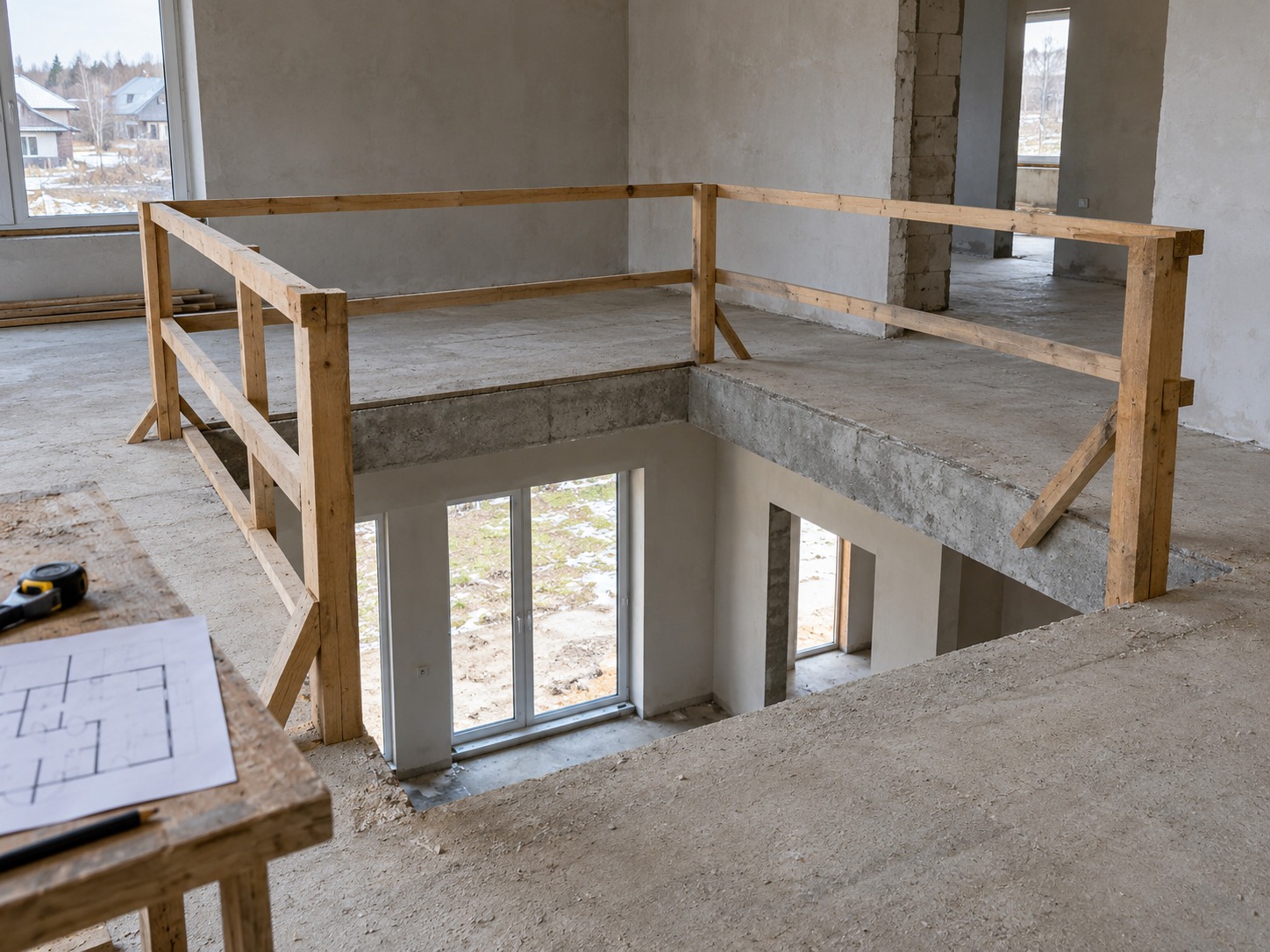

На строительном этапе также требуется временное безопасное ограждение. Его организацию предусматривает ответственный за производство работ.
Проверьте монтажный доступ
Готовый каркас должен попасть в дом и быть установлен в проектное положение. До закрытия проёма проверьте:
- Размеры дверей, коридоров и поворотов на пути доставки.
- Возможность разделить каркас на монтажные элементы.
- Место для подъёма и временного крепления.
- Доступ к болтам, анкерам и сварным узлам.
- Защиту готовых полов и стен.
Иногда геометрия проёма подходит лестнице, но цельный марш невозможно занести. Тогда разбиение конструкции нужно изменить ещё в проекте.
Перед монтажом: контрольная приёмка
После устройства перекрытия и до производства лестницы повторно измеряют проём в нескольких точках. Сверяют диагонали, толщину, положение балок и закладных, а также фактические уровни полов.
Результаты наносят на исполнительный эскиз и сопоставляют с проектом. Затем проводят проверку проекта перед производством. Если отклонение влияет на каркас, корректируют чертёж, а не подгоняют несущую конструкцию случайным резом на объекте.
Итоговый комплект задания
Подготовка перекрытия завершена только тогда, когда есть согласованные план, разрез, узлы края проёма и опор, чистовые отметки, ограждение и монтажная последовательность. У каждого документа должен быть ответственный проектировщик и актуальная редакция. Распределение задач описано в статье «Кто за что отвечает в проекте лестницы».
Лист задания на проём и опоры
Заполните известные поля и приложите план с разрезом. Пустое поле означает необходимость уточнения, а не нулевой размер. Этот лист собирает исходные данные; конструктивные узлы выпускает проектировщик.
| Объект и версия | Помещение ___; лист проекта ___; согласованная версия ___ |
|---|---|
| Перекрытие | Тип ___; проектный лист ___; фактические изменения ___ |
| Проём | Привязки к осям ___; строительные размеры ___; чистовые размеры ___; точки замера ___ |
| Полы и потолок | Нижний чистовой пол ___; верхний чистовой пол ___; низ перекрытия ___; состав отделки ___ |
| Лестница | Направление подъёма ___; положение первой и последней ступеней ___; габарит каркаса ___ |
| Опоры | Номера и координаты ___; реакции по расчёту ___; основания по проекту здания ___ |
| Ограждение и коммуникации | Крепления ограждения ___; трассы и запретные зоны ___ |
| Монтаж | Маршрут заноса ___; доступ к узлам ___; временные ограждения ___ |
| Ответственные | Проектировщик здания ___; лестницы ___; исполнитель работ ___ |
Когда передают и подтверждают данные
- До устройства перекрытия: проектировщик лестницы передаёт геометрию и реакции, конструктор здания согласует проём и основания.
- До закрытия узлов: строитель фиксирует их исполнение и привязки; несоответствия передаются проектировщику до отделки.
- После выполнения: фактическую геометрию заносят в исполнительный эскиз и сравнивают с согласованными листами.
- При контрольном замере: уточняют чистовые отметки и состав ещё не выполненной отделки.
- До выпуска каркаса: изготовитель получает актуальные размеры и согласованные ответные узлы.
Какие документы различаются по типу перекрытия
Для деревянного перекрытия нужны схема балок и обрамления с соединениями; для монолитного — конструктивные листы плиты и проёма; для сборного — раскладка и обозначения элементов, опирание и проектное решение края. Эти сведения нельзя заменить общей толщиной перекрытия или подобрать усиление по фотографии.
Частые вопросы
Можно ли готовить проём до выбора модели лестницы?
Сначала согласуют план и разрез будущей лестницы: направление подъёма, чистовые уровни, положение ступеней и опор. Отверстие без этих данных не определяет, какую конструкцию удастся установить.
Что делать, если фактический проём отличается от проекта?
Зафиксируйте размеры в нескольких точках, диагонали и положение конструкций на исполнительном эскизе. Передайте отклонения проектировщикам здания и лестницы до изготовления каркаса.
Можно ли заменить документы фотографиями перекрытия?
Фотографии помогают показать фактическое расположение элементов. Сечения, соединения, опорные реакции и решение края проёма подтверждают проектными и исполнительными документами.
