Коротко Прогиб, вибрация и локальный люфт — не одно и то же. Прогиб описывает изменение положения элемента под нагрузкой, вибрация — колебания после шага или другого воздействия, а люфт относится к движению соединения или отдельной детали. Причину определяют по проекту, осмотру и измерениям, а не по ощущению «лестница играет».
Если движение возникло внезапно, растёт или сопровождается видимым повреждением, лестницу не используют до осмотра инженером.
Какие признаки требуют остановки эксплуатации
Не пользуйтесь лестницей до проверки, если обнаружены:
- Видимая остаточная деформация.
- Трещина в металле или сварном шве.
- Раскрытие соединения.
- Смещение опоры или анкера.
- Быстрое увеличение движения.
- Внезапное изменение поведения после ремонта, удара или строительных работ.
Не создавайте дополнительную нагрузку, чтобы «лучше снять на видео». Оградите доступ и зафиксируйте общий вид и повреждение без разборки узла.
Опишите уже замеченное движение
Не просите другого человека пройти по лестнице для проверки и не создавайте нагрузку самостоятельно. Запишите уже замеченные признаки; доступные фотографии снимайте с безопасного места, без выхода на подозрительный участок:
- Движется весь марш или одна ступень.
- Смещается ограждение независимо от каркаса.
- Колеблется площадка либо участок у поворота.
- Слышен стук, щелчок, скрип или контакт деталей.
- Движение быстро затухает или продолжается после шага.
Это только описание симптома. Оно помогает выбрать зоны осмотра, но не заменяет измерение. Чтобы не смешивать несущие и отделочные элементы, сначала полезно свериться с материалом об устройстве металлической лестницы. Если основной признак — скрип, посмотрите также разбор причин скрипа лестницы.

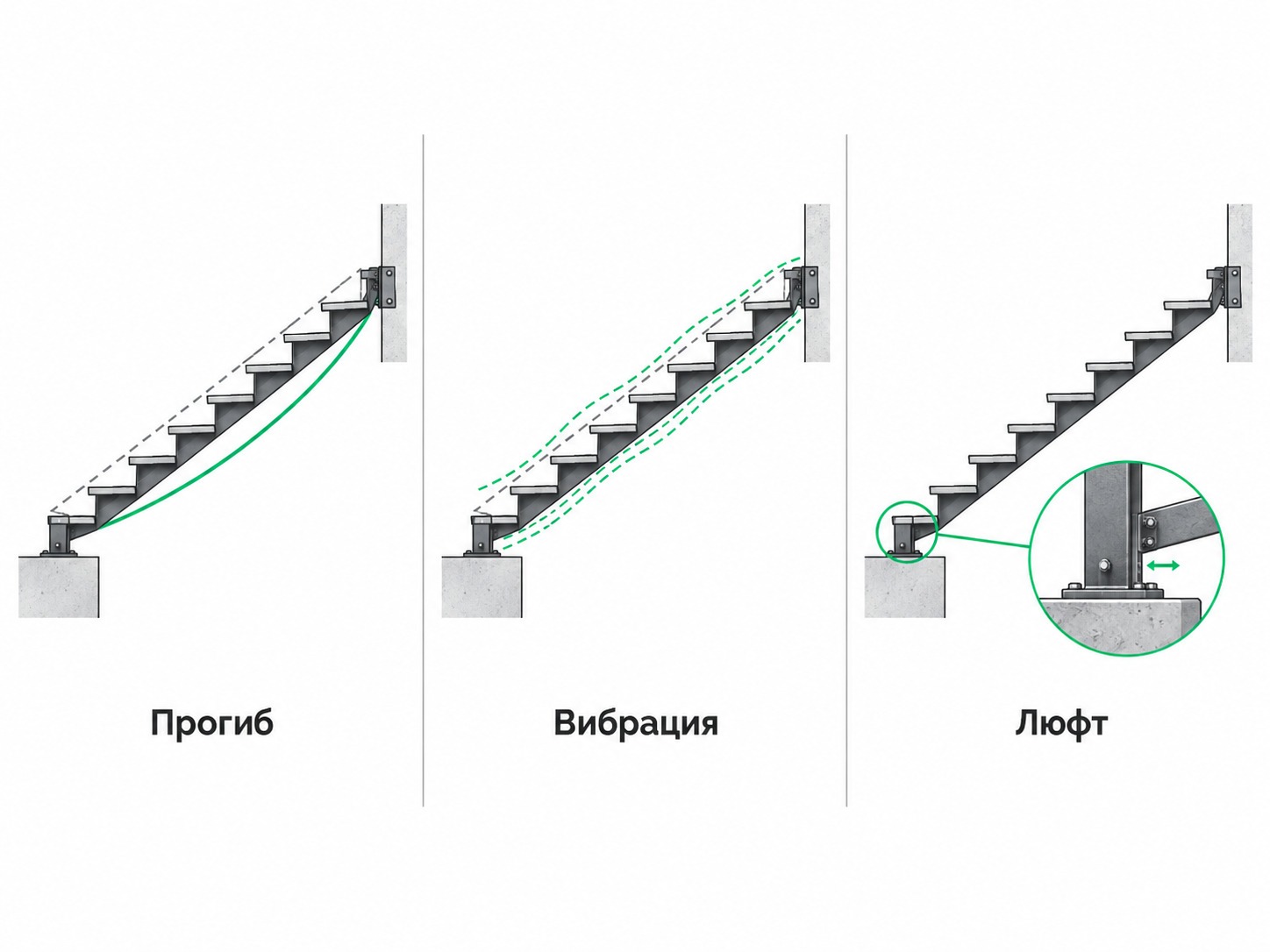

Прогиб, вибрация или люфт: как описать различие
| Явление | Что имеется в виду | Чего наблюдение не доказывает | Что полезно сообщить |
|---|---|---|---|
| Прогиб | Изменение положения элемента под нагрузкой | Само наличие перемещения не определяет его допустимость | Какой участок изменил положение; осталась ли заметная деформация после ранее наблюдавшегося воздействия |
| Вибрация | Колебания после воздействия | Сильное субъективное ощущение не даёт величину напряжений и запас прочности | Где ощущалось движение, как долго продолжалось, изменилось ли со временем |
| Люфт | Относительное перемещение деталей в соединении | Движение поручня само по себе не означает прогиб несущего марша | Какая деталь и в каком узле уже двигалась, есть ли видимые следы смещения |
Это словарь для обращения к инженеру, а не программа домашних испытаний. Прочность конструкции и комфорт при колебаниях проверяют отдельно: заключение об одном свойстве не заменяет проверку другого.
Что такое прогиб
Под нагрузкой элементы конструкции меняют положение. Для проверки важно не само наличие микроскопического перемещения, а его величина, характер и соответствие критериям конкретного проекта.
Визуально оценить миллиметры без масштаба трудно. Поэтому инженер выбирает контрольные точки, способ нагружения и прибор или метод измерения. Результат сопоставляют с расчётной схемой и требованиями, применимыми к объекту.
Что такое вибрация
Вибрация проявляется как колебательное движение после шага. На ощущение влияют частота, продолжительность, место возникновения и связь между элементами лестницы.
Две конструкции с одинаковым внешним профилем могут вести себя по-разному из-за длины пролётов, узлов, опор и основания. Поэтому сравнение только по фотографии металла не даёт ответа. Для конструкции с центральной несущей балкой есть отдельный материал о вибрации лестницы на монокосоуре.
Где искать источник движения
Инженер последовательно проверяет:
- несущие марши и косоуры;
- площадки и поворотные блоки;
- опирание на пол и перекрытие;
- крепления к стенам и закладным;
- сварные и болтовые соединения;
- кронштейны ступеней;
- деревянные ступени и ограждение как отдельные системы.
Такое разделение не позволяет принять люфт поручня за прогиб каркаса или пружинение одной ступени за движение всего марша. Если движение ограничено ограждением, полезен отдельный разбор люфта ограждения лестницы.
До передачи конструкции заказчику аналогичные зоны удобно последовательно пройти по чек-листу приёмки лестницы после монтажа.
Что влияет на поведение конструкции
Для расчёта нужны не отдельные размеры профиля, а вся система: пролёты, сечения, материал, способ соединения, опоры, крепления, основание и нагрузки. Отделка и ограждение также могут менять ощущение и передачу колебаний.
Действующий СП 20.13330.2016 посвящён назначению нагрузок и воздействий при расчёте зданий и сооружений, а ГОСТ 27751-2014 — общим принципам надёжности. Применимые критерии и сочетания выбирает проектировщик для конкретного объекта.
Почему нельзя усиливать наугад
Дополнительная стойка, пластина, сварной шов или анкер меняют расчётную схему и передачу усилий. Если источник движения находится в другом узле, такое вмешательство может не дать результата и усложнить дальнейшую проверку.
Сначала устанавливают причину и только затем выпускают решение по ремонту или усилению. В нём должны быть указаны материал, размеры, место установки, подготовка поверхности, соединения и последовательность работ. Как подготовить исходные данные для такого обсуждения, объясняем в статье об усилении существующей лестницы.
Какие данные передать инженеру
Подготовьте имеющиеся рабочий проект и спецификацию, фотографии общего вида, опор и соединений. Если уже есть запись движения, сохраните её. Новый проход ради видео не нужен. Отсутствие чертежей не должно откладывать обращение при тревожных признаках. Запишите, когда впервые появилось движение и проводились ли рядом ремонтные работы.
Если чертежей нет, специалист определяет порядок обмеров, доступа к узлам и восстановления расчётной схемы. Владельцу не нужно самостоятельно вскрывать соединения. После осмотра инженер определяет, нужны ли инструментальные измерения и расчёт.
Частые вопросы
Чем прогиб отличается от вибрации и люфта?
Прогиб — изменение положения элемента под нагрузкой, вибрация — колебательное движение, а люфт возникает в отдельном соединении. Для обращения важно описать, что именно движется: весь марш, одна ступень или ограждение.
Можно ли определить причину движения по фотографии?
Фотография помогает показать место наблюдения, но не подтверждает причину. Специалист сопоставляет состояние с проектом, проверяет опоры, соединения и основания; необходимость измерений и расчёта определяет по результатам осмотра.
Нужно ли дополнительно нагружать лестницу для видео?
Нет. Не создавайте нагрузку ради демонстрации проблемы. При повреждении, смещении опоры или заметном изменении поведения прекратите пользоваться лестницей до очной оценки и фиксируйте только доступные виды без разборки и нагрузки.
