Расчёт винтовой лестницы: диаметр, ступени, линия хода и высота прохода

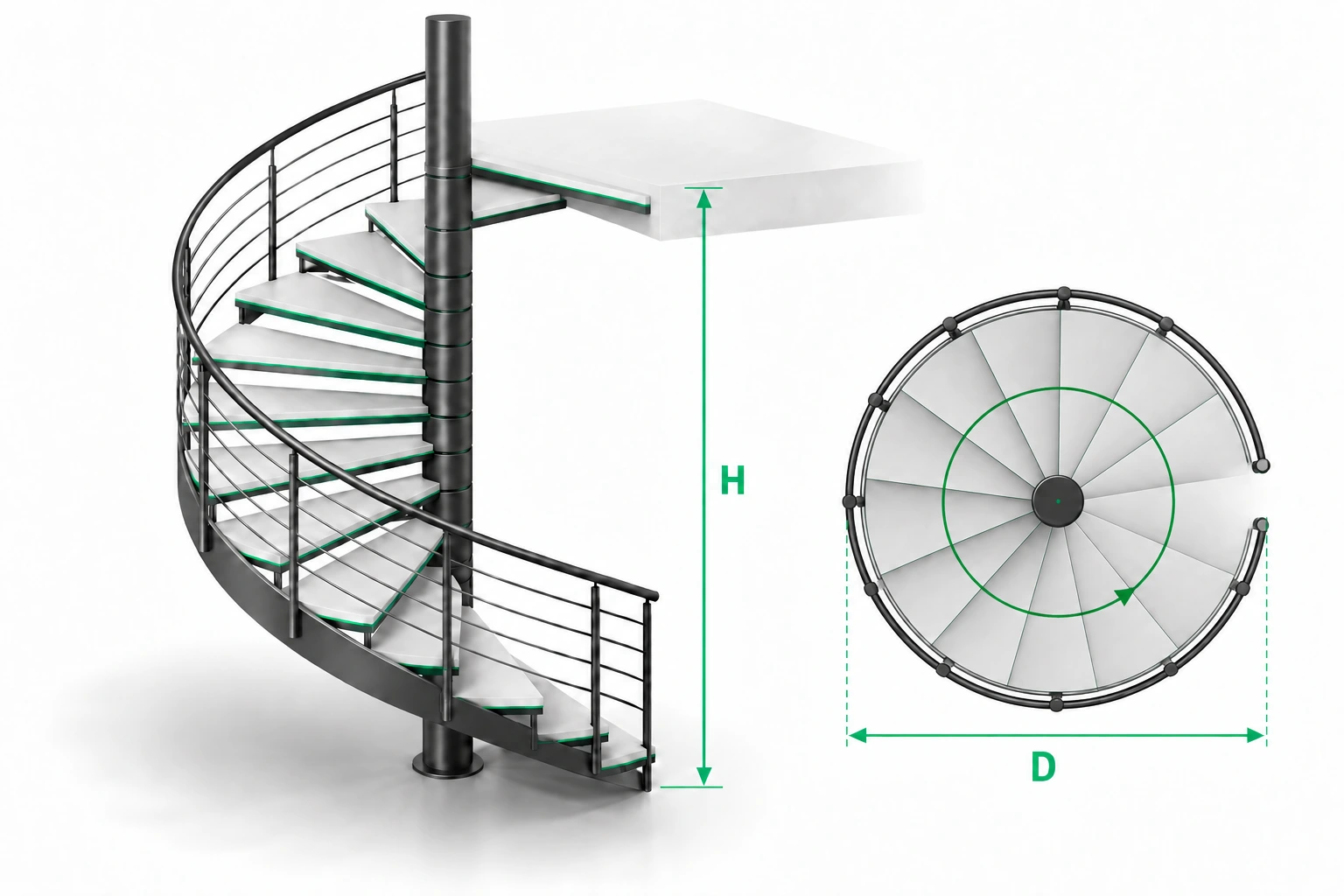

Что называют винтовой лестницей и какие размеры связаны

В бытовой речи винтовой называют любую лестницу, которая идёт по кругу. Для расчёта полезно различать как минимум две схемы. Классическая винтовая лестница имеет центральную стойку, а секторные ступени расходятся от неё к наружному краю. Спиральная или криволинейная лестница может не иметь центрального столба и опираться на внутреннюю и наружную гнутые тетивы. Их планы похожи, но несущие схемы, полезная ширина и способы изготовления различаются.

У классической конструкции взаимосвязаны: внешний радиус, радиус центральной опоры, чистая ширина между опорой и ограждением, положение рабочей линии, угол одной ступени, высота подъёма и полный поворот между этажами. Изменение одного параметра отражается на остальных. Например, увеличение числа подъёмов уменьшает их высоту, но при неизменном общем повороте одновременно уменьшает угол каждой ступени и её глубину на выбранном радиусе.

• Высота H — от чистого пола нижнего этажа до чистого пола верхнего.
• Количество подъёмов N — число одинаковых вертикальных интервалов между уровнями.
• Поворот Φ — полный угол рассматриваемого винтового участка с учётом всех оборотов. Горизонтальную площадку и её сектор фиксируют отдельно.
• Рабочий радиус r — радиус линии, по которой оценивают глубину шага.

Обзорная статья «Винтовая лестница в частном доме» помогает решить, подходит ли тип конструкции семье и помещению. Здесь рассматривается следующий уровень: как проверить геометрию выбранной схемы.

Исходные данные: чистовые уровни, проём и маршрут

Расчёт начинают не с каталожного диаметра, а с обмера дома. Высота берётся между будущими чистовыми полами. Если снизу ещё нет стяжки, а сверху — напольного покрытия, в проекте фиксируют их отметки и толщины. Иначе первая или последняя ступень получит другую высоту. Это особенно заметно на винтовой лестнице: ритм движения уже усложнён поворотом, и дополнительная разница по высоте возникает в наиболее ответственном месте входа или выхода.

• Чистовая высота этажа и состав полов на обоих уровнях.
• Форма, размеры и положение проёма относительно стен, дверей, окон и балок.
• Толщина перекрытия и точная нижняя кромка, которая ограничивает проход.
• Желаемое направление подъёма и полный угол от входа до выхода.
• Свободная зона перед первой ступенью и площадка на верхнем этаже.
• Какая мебель, техника и другие крупные предметы должны подниматься на этаж.
• Материал пола и перекрытия в местах нижней и верхней опоры.
• Пользователи: дети, пожилые люди, люди с ограниченной подвижностью.

Направление вращения выбирают не только по привычке. На входе человек должен увидеть первую ступень и удобно взять поручень. На выходе последняя ступень не должна приводить к стене, скату крыши, двери или незащищённому краю проёма. Дверь рядом с лестницей согласуют вместе с площадкой и направлением открывания.

Нужно заранее решить, является ли лестница основным ежедневным маршрутом. Винтовая схема хуже прямого марша подходит для одновременного движения навстречу и переноски длинных предметов. Если на втором этаже нет другого пути для мебели, диаметр лестницы нельзя оценивать отдельно от реального сценария заноса.

Как связаны количество подъёмов, угол ступени и линия хода

Предварительно выбирают целое число подъёмов N и проверяют высоту каждого: h = H / N. Затем сопоставляют несколько соседних вариантов N. Задача не сводится к попаданию в справочный диапазон: нужно одновременно получить равномерную высоту, пригодную глубину ступени на рабочей линии и достаточный вертикальный шаг между витками.

Угловой шаг считают по одинаковым секторам винтового участка. Если его угол Φ разделён на m равных угловых интервалов, то θ = Φ / m. Число таких интервалов и число вертикальных подъёмов не подменяют друг другом: их устанавливают по чертежу. Верхнюю площадку учитывают отдельно. Например, схема с 15 отдельными проступями и площадкой на уровне второго этажа может иметь 16 подъёмов. Поэтому фраза «лестница на 15 ступеней» без схемы неоднозначна.

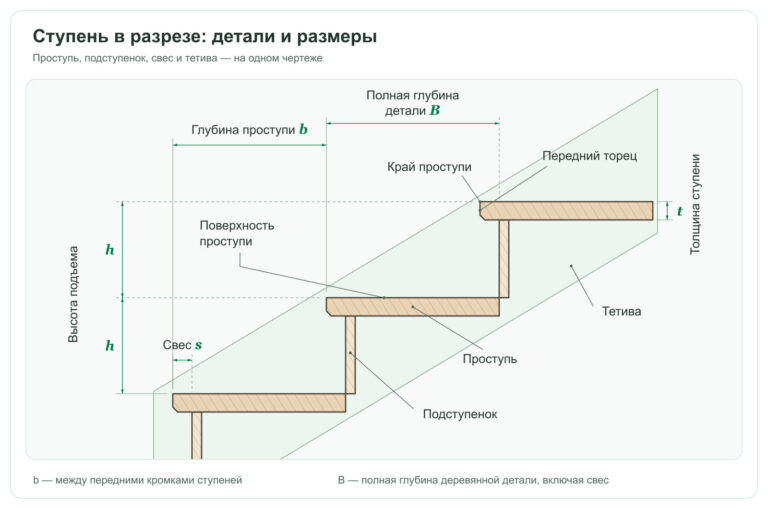

Глубину на радиусе r можно описать двумя способами. По дуге она равна s = r × θ, если θ задан в радианах. Прямая хорда между соседними кромками равна b = 2r × sin(θ/2). На небольших углах значения близки, но в проекте должен использоваться один понятный способ измерения. Иначе заказчик, инженер и производство будут говорить о разных размерах одной ступени.

Дополнительно проверяют узкий край ступени, нахлёст соседних деталей, место крепления к стойке и свободную часть для стопы. Центральная втулка, декоративная накладка или стойка ограждения не должны отнимать участок, который уже учтён как полезная глубина. Все ступени одного непрерывного участка должны сохранять одинаковый вертикальный и угловой ритм.

Пошаговый пример расчёта по исходной схеме МАРШ

Возьмём исходные параметры: H = 3000 мм, проём 1900 × 1950 мм и расчётный диаметр 1850 мм. Для сравнения геометрии условно считаем, что этот диаметр относится к внешним границам секторов ступеней. В реальном проекте их положение относительно наружного габарита уточняют.

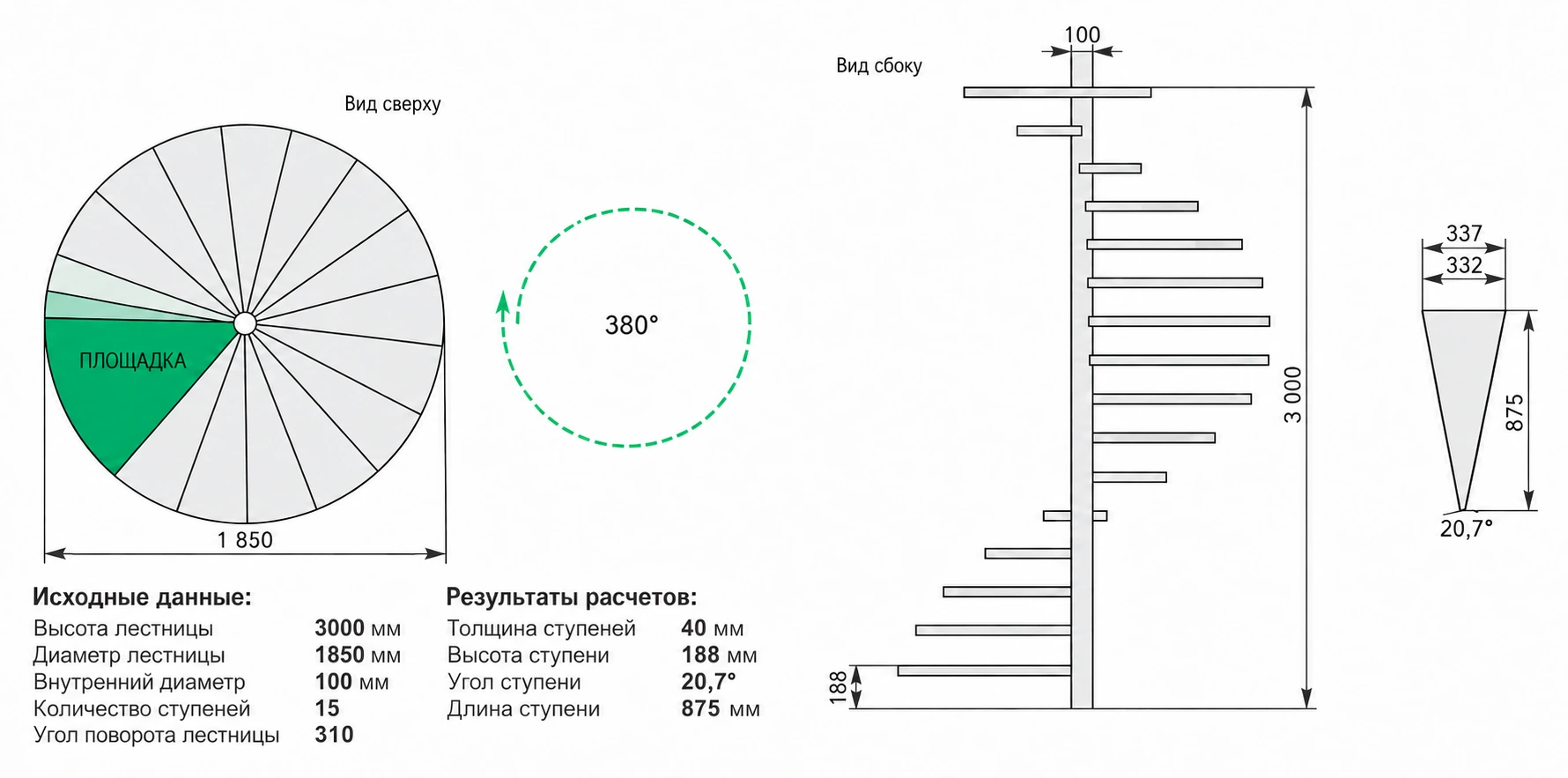

Первый вариант: 15 ступеней и площадка

Примем общий развёрнутый угол Γ = 380°, сектор площадки β = 70° и 15 одинаковых секторов ступеней. В этой схеме угол винтового участка Φ = Γ − β = 310°. Именно 310° указаны в поле «Угол поворота лестницы» исходного калькулятора; 380° рядом с планом включают площадку. Здесь 15 отдельных проступей расположены ниже площадки на уровне второго этажа. От нижнего пола до этой площадки получается 16 подъёмов. На исходном чертеже высота и угол показаны округлённо; в расчёте сохраняем точные значения:

• h = 3000 / 16 = 187,5 мм;
• θ = (380 − 70) / 15 ≈ 20,6667°.

В исходной схеме задан внутренний диаметр 100 мм. Значит внутренний радиус равен 50 мм, наружный 925 мм, а радиальная длина проступи 925 − 50 = 875 мм. Для воспроизводимого сравнения возьмём геометрическую середину этой ширины: r = (925 + 50) / 2 = 487,5 мм. Это геометрическая линия сравнения, а не автоматически назначенная нормативная линия движения.

b_дуга = π × 487,5 × 20,6667 / 180 ≈ 175,8 мм

По хорде между теми же точками получится около 174,9 мм. У внешней границы сектора, при r = 925 мм, дуга равна примерно 333,6 мм, а хорда 331,8 мм. Это разные измерения одной ступени. В исходной схеме также указан размер заготовки 337 мм: его не следует подставлять вместо глубины проступи на линии движения. Сервис, на котором построена схема, различает ширину ступени и ширину заготовки.

Второй вариант: 14 ступеней и площадка

Теперь уменьшим число клиновидных ступеней до 14, увеличим общий угол до 420° и сохраним сектор площадки 70°. В поле угла винтового участка калькулятора получится 420 − 70 = 350°. Подъёмов будет 15:

• h = 3000 / 15 = 200 мм;
• θ = (420 − 70) / 14 = 25°;
• b_дуга на r = 487,5 мм = 212,7 мм;
• b_хорда на том же радиусе = 211,0 мм.

На внешнем краю второго варианта хорда составляет около 400,4 мм, а расчётная ширина заготовки 410,1 мм. На исходном рисунке они округлены до 400 и 410 мм. Как и 332/337 мм в первом варианте, это разные размеры. Глубина на выбранной окружности увеличилась, но выросла и высота подъёма. Это показывает, почему параметры подбирают совместно: изменение числа ступеней влияет сразу на несколько размеров.

Высота прохода: проверка между витками и под перекрытием

В прямой лестнице критическая точка обычно связана с краем проёма. В винтовой человек может оказаться под ступенью или площадкой следующего витка. Поэтому строят вертикальную модель и проверяют свободное расстояние над рабочей траекторией по всей дуге движения, а не в одной выбранной точке.

Для предварительной оценки используют вертикальный шаг равномерной винтовой линии P: насколько она поднимается за полный оборот. Если высота одного подъёма равна h, а соответствующий угловой шаг θ задан в радианах, P = 2π × h / θ. Для θ в градусах та же зависимость записывается как P = 360 × h / θ.

Шаг витка P не равен чистому просвету над человеком. Реальная лестница состоит из отдельных ступеней, рамок и площадки. Свободное расстояние над рабочей траекторией проверяют на разрезе и пространственной модели с учётом положения и толщины всех вышележащих деталей, перекрытия и отделки. Простого вычитания одной толщины из P для такой проверки недостаточно.

Изменения числа подъёмов, их высоты и общего поворота рассматривают совместно. При неизменной высоте h уменьшение числа подъёмов на один оборот уменьшает шаг P. Если же высота этажа H и полный поворот Φ фиксированы и разбиты на одно и то же число N равномерных интервалов, то h = H / N, θ = Φ / N и P = 360 × H / Φ, где Φ задан в градусах. В этой условной схеме смена N меняет высоту и угол отдельного шага, но сама по себе не меняет P.

Увеличение диаметра при прежних H и Φ тоже не меняет шаг этой винтовой линии. Оно меняет глубину на выбранном радиусе и может повлиять на маршрут человека. Изменение проёма, входа, выхода или верхней площадки проверяют по фактической геометрии: оно может устранить конкретное препятствие над траекторией, но не гарантирует увеличение просвета во всех местах. Если площадка и крайние ступени не входят в равномерное деление, их углы и отметки проверяют отдельно.

Определение шага как вертикального расстояния между соседними витками и взаимосвязь высоты, шага и числа оборотов приведены в справке Autodesk по винтовой линии. Это описание геометрической модели, а не нормативный расчёт лестницы.

Отдельно проверяют нижнюю грань перекрытия. Круглая лестница может стоять в квадратном проёме, и угол перекрытия окажется над рабочей линией раньше, чем это видно по вписанному кругу. Облицовка проёма, потолочный короб и будущий светильник также уменьшают фактический габарит.

Пример проверки под верхней площадкой

Предположим, верх площадки расположен на отметке 3000 мм, а её конструктивная толщина составляет 140 мм. Тогда низ площадки находится на отметке 2860 мм. При высоте подъёма 187,5 мм вторая ступень имеет отметку 375 мм, третья 562,5 мм.

Это условные проверки двух разных точек. Сначала на плане устанавливают, какие именно ступени перекрывает площадка, затем находят наименьший просвет. Балка, крепление, свес или край перекрытия могут ограничивать движение сильнее, чем сама площадка.

Диаметр лестницы, проём и верхняя площадка

Внешний диаметр — это не ширина прохода. Из радиуса вычитаются центральная стойка или внутренняя конструкция, ограждение и технологические зазоры. Кроме того, пользоваться всей оставшейся шириной невозможно: слишком близко к центру глубина ступени мала. Поэтому две лестницы одинакового диаметра могут заметно различаться по удобству из-за другой стойки, ограждения и углового шага.

Проём обычно делают больше наружного контура лестницы, чтобы сохранить монтажный зазор, место для руки на поручне и безопасное ограждение верхнего этажа. Точная прибавка зависит от конструкции. Устанавливать внешний поручень вплотную к торцу перекрытия нельзя без проверки: кисть должна проходить по маршруту, а детали не должны задевать отделку.

Верхняя площадка связывает последний подъём с полом этажа. Она должна дать место для разворота и шага с лестницы, не создавать клиновидный остаток у проёма и передавать усилия в понятное основание. Если рядом дверь, её полотно не должно открываться в зону последней ступени. Если проём ограждён балюстрадой, площадка и ограждение проектируются как единый край.

Каркас, ступени и ограждение рассчитывают вместе

Геометрия отвечает на вопрос, где находятся ступени. Несущая часть должна подтвердить, что они передадут нагрузки к опорам с допустимыми перемещениями. Для стального каркаса рассматривают центральную стойку, радиальные консоли или рамки, верхнее и нижнее крепления, площадку и монтажные стыки. Нагрузки назначают по применимой редакции СП 20.13330.2016, стальные элементы проверяют по СП 16.13330.2017 с действующими изменениями.

Центральную стойку нельзя выбрать только по диаметру лестницы. На неё передаются вертикальные усилия, изгиб и кручение от ступеней и площадки. Значение имеют высота свободного участка, закрепление сверху и снизу, стыки при сборке и эксцентриситеты. Нижняя пластина работает вместе с полом или фундаментом; стяжка и чистовое покрытие не считаются несущим основанием автоматически.

Деревянная ступень имеет клиновидную форму, отверстия или вырез у центра и опирание на металлическую деталь. Проверяют направление волокон, толщину, ширину у крепления, распределение опоры и возможность сезонного движения древесины. Широкая наружная часть может быть достаточной, а узкая зона у центральной детали — определять работоспособность всей ступени.

Наружное ограждение связывает ступени и влияет на ощущения при движении. Каждая стойка часто крепится к отдельной ступени, поэтому люфт одной детали может передаваться соседним через поручень. Внутренний поручень у центральной стойки возможен не во всех конструкциях; если его нет, нужно особенно внимательно проверить непрерывность и удобство наружного поручня. Расчётная логика ограждения отдельно разобрана в статье о расчёте ограждения лестницы. Высоту, стыки и монтажное деление пространственного поручня согласуют с геометрией ступеней и стойками ограждения.

Условный пример: почему нельзя остановиться на высоте ступени

Для отдельной проверки формул рассмотрим равномерную винтовую часть, которая поднимается на 3 000 мм за 450°. Разделим оба приращения на 17 одинаковых интервалов: h = 3 000 / 17 ≈ 176,5 мм и θ = 450 / 17 ≈ 26,5°. Высота и угол здесь относятся к одному и тому же участку. Это условная модель; она не задаёт автоматически число изготовляемых проступей и не включает горизонтальную площадку.

На рабочем радиусе 600 мм длина дуги одного шага при таком угле примерно равна 277 мм, а хорда — около 275 мм. На радиусе 350 мм те же кромки дают лишь около 162 мм по дуге. Пример показывает, почему нельзя написать в паспорте одну «глубину ступени»: она верна только вместе с радиусом измерения. Конкретный проект может иметь другой диаметр, рабочую линию и требования, поэтому эти числа не являются рекомендацией.

В этом условном примере шаг винтовой линии можно проверить без округления: P = 360 × 3 000 / 450 = 2 400 мм. Величина 360 / (450 / 17) = 13,6 — условное число интервалов подъёма на оборот; она не означает, что нужно изготовить 13,6 ступени. Значение P описывает равномерную винтовую линию. Далее на модели проверяют, какая верхняя ступень, рамка или площадка находится над рабочей траекторией и какой чистый просвет остаётся. Сам результат 2 400 мм безопасность прохода не подтверждает.

Инженер сравнивает соседние варианты числа подъёмов и общего поворота, чтобы выбрать подходящее сочетание высоты, глубины шага и положения выхода.

Что должно быть в проекте винтовой лестницы

• План нижнего и верхнего этажей с направлением подъёма и открыванием дверей.
• Чистовой контур проёма, толщина перекрытия и все выступающие элементы.
• Число подъёмов и физических ступеней, высота каждого подъёма.
• Общий поворот, угловой шаг, внутренний и внешний радиусы ступени.
• Рабочая линия с глубиной ступеней именно на этой линии.
• Разрез или пространственная развёртка с высотой прохода по траектории.
• Верхняя площадка, последняя ступень и ограждение проёма.
• Сечения центральной стойки, консолей, ступеней и узлы их соединения.
• Нижнее и верхнее опирание с фактическими конструкциями дома.
• Монтажное деление, доступ для сварки или болтов и последовательность сборки.

В готовом проекте проверяют чистовые отметки, первую и последнюю ступени, критическую точку, ограждения, опоры и выполнимость монтажа. Для винтовой лестницы к этому добавляется обязательная проверка всей линии движения в трёх измерениях. Плоский вид сверху не заменяет разрез и модель.

Нормативную область частного дома сопоставляют с областью применения СП 55.13330.2016 с действующими изменениями. Если лестница относится к эвакуационному пути, применимость формы и размеров проверяют отдельно по СП 1.13130.2020 с действующими изменениями: домашнюю винтовую схему нельзя автоматически переносить в общественное здание или выдавать за универсальную эвакуационную лестницу. Состояние документов и ссылки на официальные карточки собраны в статье «Нормативы для лестниц».

Числовые требования зарубежных документов нельзя автоматически применять к российскому частному дому. John Templer в The Staircase, Volume 2 помогает оценивать связь геометрии, поручня, восприятия кромок и риска падения; обзор книги размещён на странице «Книги о лестницах».

Как расчёт связан с реальными лестницами

Фотографии помогают увидеть то, что приходится проверять в проекте: опору, форму проступей, ограждение и верхний выход. Размеры учебного расчёта выше не относятся к этим объектам.

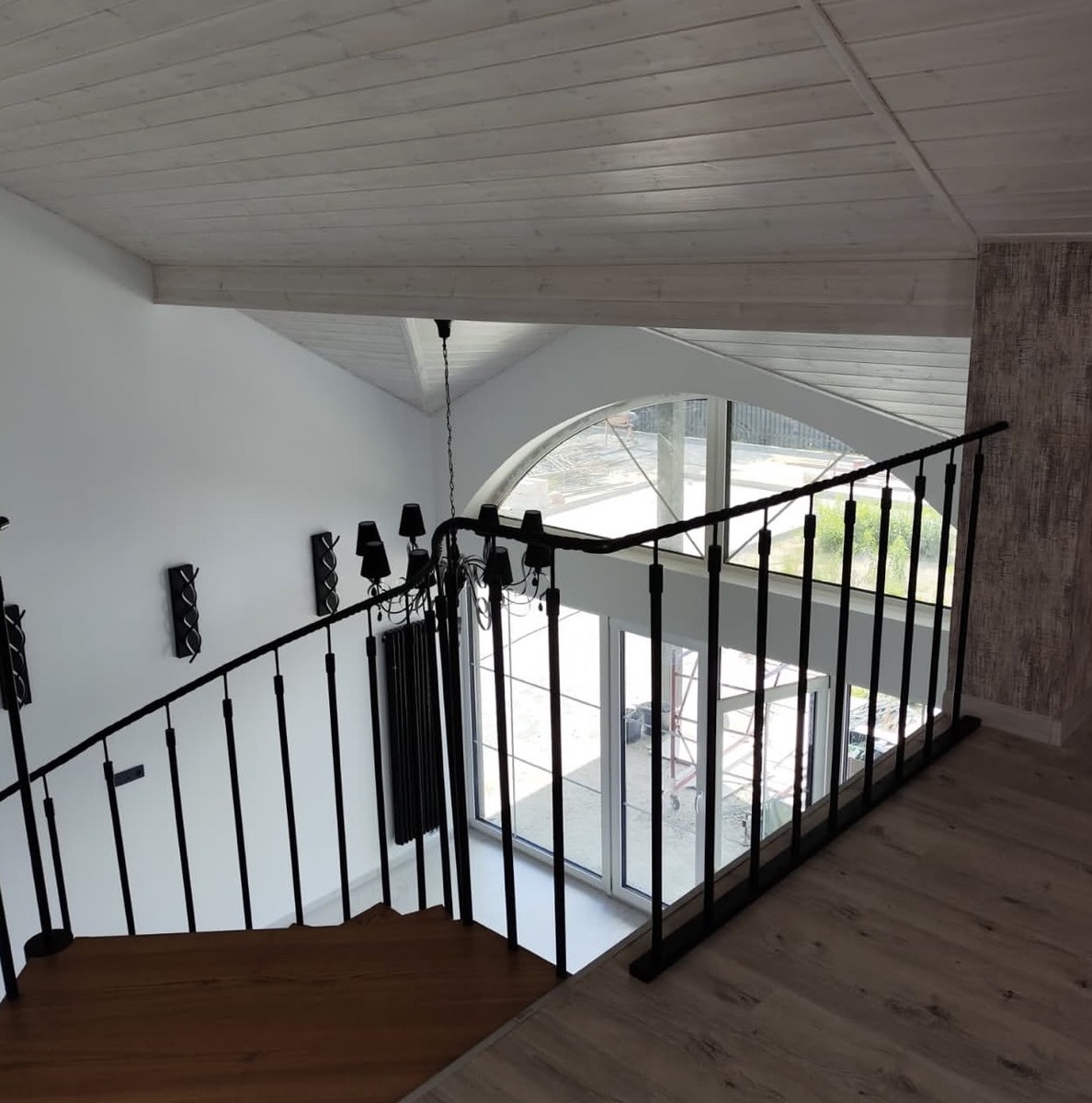

Центральная опора и чёрное ограждение

В этом реализованном проекте клиновидные деревянные ступени расположены вокруг круглой металлической стойки. Ступени поддерживают отдельные металлические элементы; верхняя деревянная площадка подходит к прямому краю перекрытия. На общем виде можно проследить весь поворот и переход от винтового ограждения к прямому ограждению проёма.

Порода древесины, точные размеры и скрытые крепления по снимкам не определяются. В карточке конструкции они оставлены для индивидуальной спецификации и замера.

Внешняя тетива из листовой стали

Другой пример сочетает центральную стальную опору, деревянные клиновидные ступени и гнутую наружную тетиву. Внешняя стальная лента участвует в несущей системе. Геометрический расчёт шага здесь дополняют проверкой опор, пространственных элементов и их соединений. Посмотреть лестницу с внешней тетивой.

Короткий вывод

Расчёт должен связать геометрию движения, несущую систему и условия конкретного дома. Диаметр и число ступеней становятся проектом только после проверки всей конструкции.
