Лестница на монокосоуре: почему она может вибрировать

Когда прекратить пользоваться лестницей

До осмотра не используйте лестницу, если появились видимая деформация, растущая трещина, раскрытие соединения, повреждение сварного шва, смещение опоры или внезапное заметное изменение поведения. Не пытайтесь повторить движение, чтобы лучше снять его на видео. Ограничьте доступ с безопасной стороны и свяжитесь со специалистом. Если лестница является единственным путём между этажами, обсудите безопасный доступ отдельно.

Отсутствие этих признаков не подтверждает исправность. Оно лишь не даёт оснований поставить диагноз по этому короткому перечню. Возможность дальнейшего использования и порядок проверки определяет специалист после оценки конкретной ситуации.

Не прыгайте на ступенях, не раскачивайте поручень и не приглашайте нескольких человек для «проверки прочности». Не подтягивайте неизвестный крепёж, не снимайте отделку и не добавляйте сварку до осмотра: можно изменить исходное состояние и затруднить поиск причины.

Как описать уже замеченное движение

Слова «гуляет», «пружинит» и «дрожит» могут относиться к разным явлениям. Для первого обращения достаточно указать, где и когда вы заметили движение. Не нужно воспроизводить его заново.

• Прогиб: элемент изменяет положение под нагрузкой. Одно наблюдение не показывает, соответствует ли он проектным требованиям.
• Вибрация: движение повторяется вокруг положения равновесия. Она может ощущаться как дрожание ступени, качание марша или колебание поручня.
• Люфт: взаимное перемещение в конкретном соединении. Щелчок или скрип сами по себе ещё не доказывают люфт: звук может возникать при контакте других деталей.

Запишите, что движется: весь марш, одна ступень, поворотная площадка или ограждение. Отметьте, существовало ли это с начала эксплуатации или появилось после ремонта, отделки, протечки либо другой перемены. Укажите только известные обстоятельства, без догадок о причине.

Почему одного размера балки недостаточно

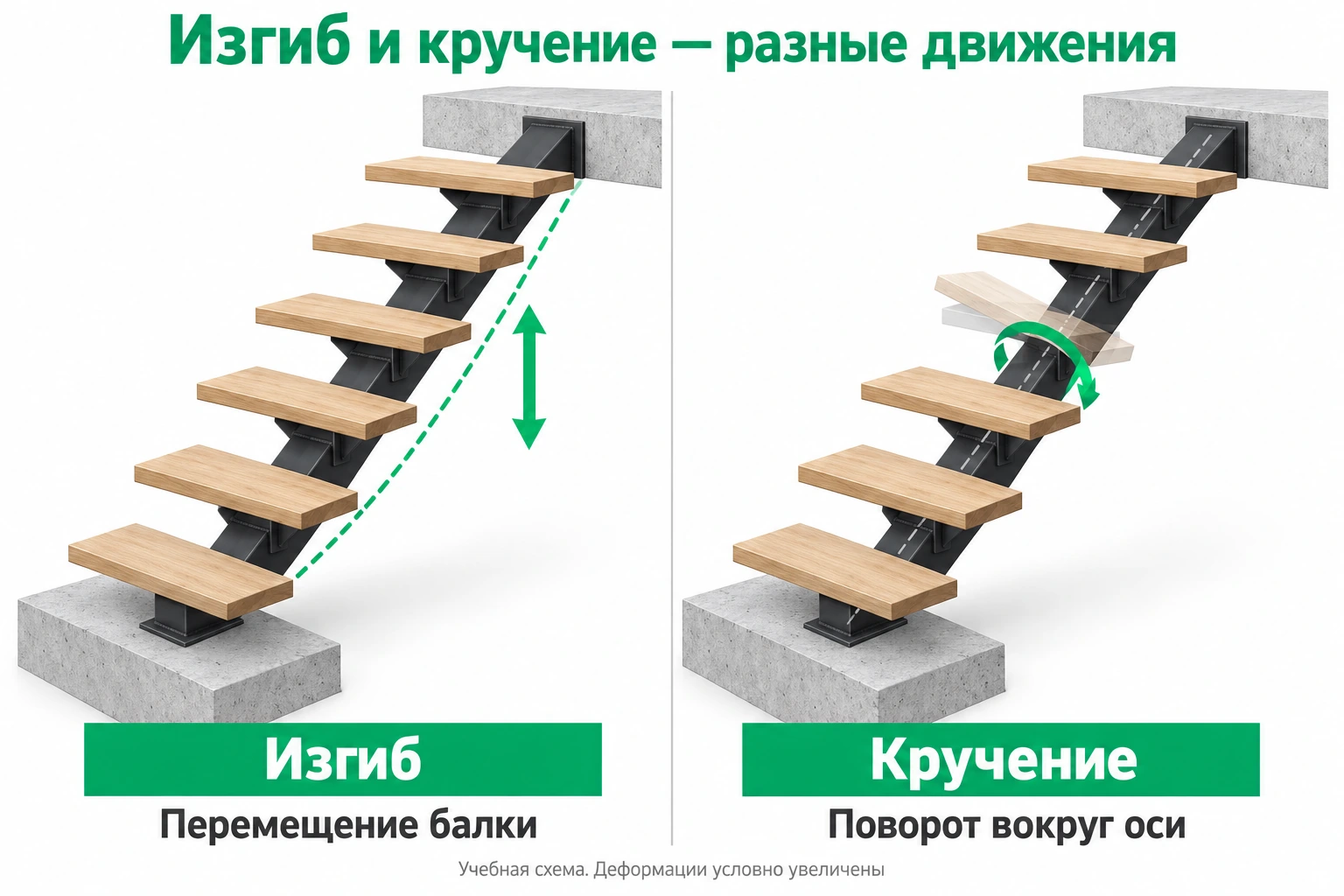

Изгиб и кручение

У лестницы на монокосоуре ступени передают нагрузку на один центральный несущий элемент. Балка может изгибаться. Если линия действия поперечной силы не проходит через центр сдвига сечения, возникает и крутящий момент. Положение этой расчётной точки зависит от формы сечения: для произвольного профиля её нельзя заменять видимой серединой балки. Поэтому движение внешнего края ступени требует проверки не только деревянной детали, но и кронштейна, балки и закреплений. Сам по себе центральный косоур не является дефектом: важна работа спроектированной системы.

На повороте направления усилий меняются. Связи площадки с маршами и опорами могут влиять на движение нескольких участков одновременно. Отдельный «крупный профиль» без проверки этих связей не гарантирует нужного результата. Сравнение схем есть в статье «Монокосоур или два косоура».

Жёсткость, масса, частоты и затухание

Жёсткость характеризует сопротивление деформации. На неё влияют не только размеры сечения, но и длина участков, условия закрепления и податливость соединений. Масса участвует в динамической работе системы. Добавление тяжёлой отделки не является универсальным способом убрать вибрацию: изменятся собственные частоты, а значит, и отклик на шаги.

Собственные частоты связаны с тем, как конструкция способна колебаться. У сложной лестницы есть несколько форм колебаний. Воздействие при ходьбе имеет свой ритм и повторяющиеся составляющие; при неблагоприятном сочетании с динамическими свойствами лестницы отклик может усиливаться. По одному ролику нельзя уверенно объявлять это резонансом.

Затухание показывает, как колебания уменьшаются после прекращения воздействия. Оно отличается от жёсткости: два решения с похожим статическим прогибом могут ощущаться по-разному в движении. Поэтому инженер при необходимости оценивает частоты, формы колебаний, отклик и затухание, а не только максимальное смещение.

Прочность и комфорт проверяют отдельно

Неприятная вибрация сама по себе не доказывает близкое разрушение. Но и отсутствие трещин не означает, что комфорт и все требования проекта соблюдены. Несущую способность, устойчивость, соединения и пригодность к эксплуатации проверяют по своим критериям. Ощущения человека полезны для описания проблемы, но не заменяют эти проверки.

Нельзя назначить всем частным лестницам одно допустимое перемещение или «безопасную» частоту из интернета. В заключении должны быть указаны применимые к объекту документы, расчётные случаи и критерии оценки. Зарубежные материалы о вибрации полезны для понимания метода, но не заменяют требования проекта и российских документов.

Пять зон, которые проверяет инженер

1. Центральный несущий элемент

Проверяют фактические пролёты, сечение, материал, соединения частей балки и закрепления. Два внешне похожих монокосоура могут иметь разные толщины стенок, внутренние элементы и опорные узлы. Тонкий на вид профиль не доказывает недостаточную жёсткость, а массивный не гарантирует отсутствие колебаний.

Важно сопоставить изготовленную конструкцию с рабочим проектом. Если проекта нет, специалист определяет необходимые обмеры и способ получения недостающих данных. Толщину стенки или устройство скрытого узла нельзя достоверно восстановить по интерьерной фотографии.

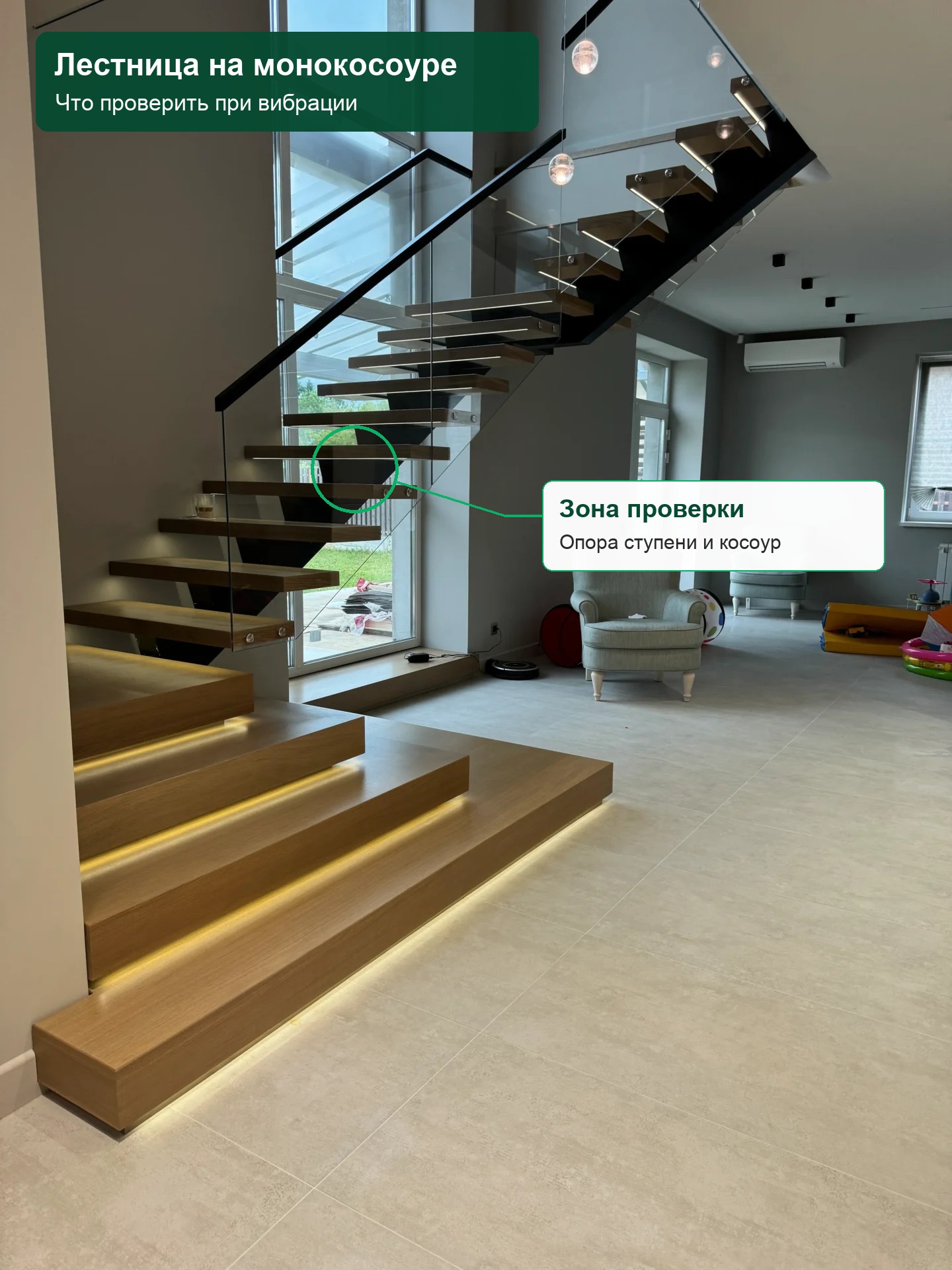

2. Ступень и её кронштейн

Деревянная ступень передаёт усилие через кронштейн или другую опорную деталь на балку. Локальное движение может относиться к самой ступени, её креплению, металлической опоре либо сочетанию этих элементов. Изгиб края ступени и поворот всего кронштейна требуют разных проверок.

При осмотре фиксируют контакт деталей, состояние доступных соединений, следы смещения, крепёж и сварные швы. Предположение «надо сильнее затянуть» ещё не является решением: сначала нужно понять устройство и работу узла.

3. Верхняя и нижняя опоры

Важна вся цепочка передачи усилия: балка, опорная деталь, крепление и несущее основание. Видимая пластина не рассказывает, во что она закреплена и как работает перекрытие. Проверяют материал основания, закладные элементы, фактическое расположение креплений и соответствие проекту.

Жёсткий каркас на податливой опоре может вести себя иначе, чем в расчётной схеме с идеальным закреплением. Добавление стойки или анкеров меняет передачу усилий. Их необходимость, расположение и основание определяют расчётом, а не подбирают по фотографии соседней лестницы.

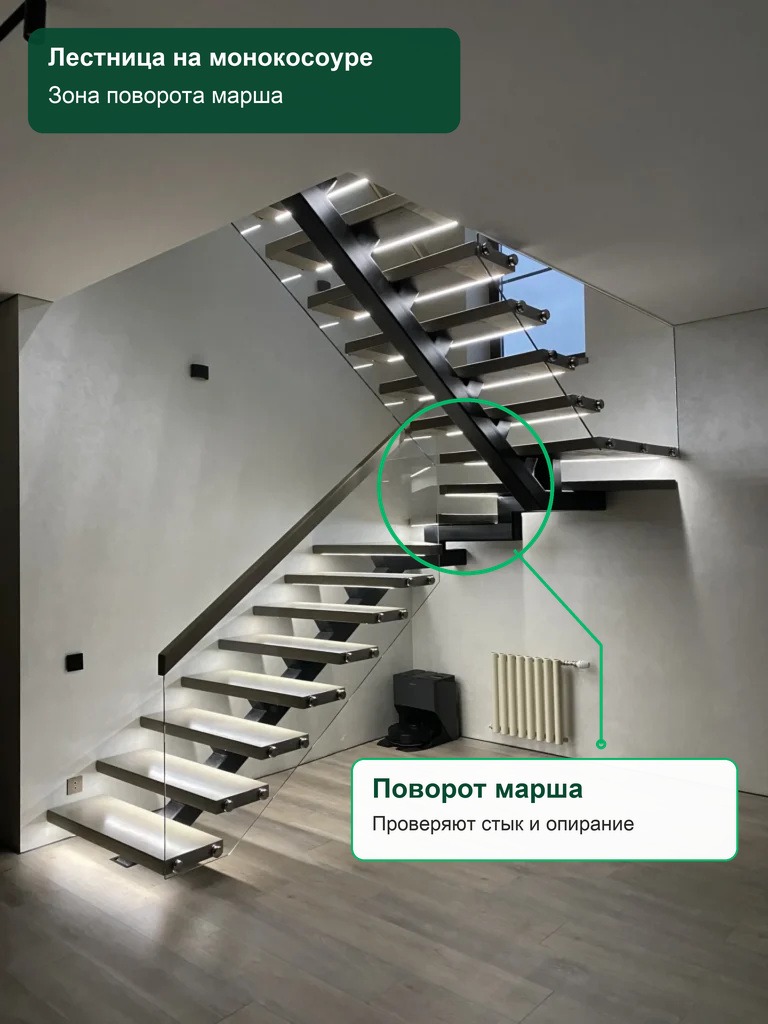

4. Поворот и связь маршей

Площадка или забежный блок связывают участки лестницы. При обследовании рассматривают поворот вместе с обоими маршами, его опорами и соединениями. Съёмка одной ступени не показывает пространственную работу этого участка.

Нужно установить, какие связи предусмотрены проектом и что выполнено фактически. Стена рядом с лестницей не становится опорой сама по себе; наличие декоративного примыкания не подтверждает передачу нагрузки.

5. Ограждение и отделочные детали

Человек может воспринимать как движение всего каркаса колебание поручня, люфт стойки, пружинение одной ступени или контакт облицовки. Эти элементы проверяют отдельно, а затем рассматривают их связь с несущей системой.

Ограждение иногда участвует в общей работе конструкции, если это предусмотрено проектом. Поэтому нельзя заранее утверждать, что его изменение никак не повлияет на каркас. Но и считать поручень средством усиления без расчёта нельзя. Цель осмотра — установить источник и взаимосвязь движений, а не выбрать самый заметный элемент для ремонта.

Что передать для обследования

Соберите доступные материалы в один пакет. Если чего-то нет, отметьте это: отсутствие проекта не мешает первому обращению.

1. Общий вид: лестница целиком, поворот и доступные примыкания. Отдельно обозначьте место, где движение уже замечено.
2. Документы: рабочий чертёж, спецификация металла, схема опор и креплений, сведения о несущем основании.
3. История: с какого времени наблюдается движение, было ли оно с момента монтажа, что меняли в лестнице и окружающих конструкциях.
4. Наблюдение: какая деталь движется, есть ли звук или видимое смещение. Используйте уже имеющуюся запись, если она сохранилась.
5. Ограничения доступа: закрытые отделкой узлы и участки, к которым нельзя безопасно подойти.

Пример обращения

«На лестнице на монокосоуре заметили [описание] в зоне [место]. Впервые обратили внимание [когда]; до этого [известные обстоятельства]. Видимые изменения: [что есть или чего не наблюдали]. После монтажа выполняли [работы / изменений не было / неизвестно]. Прилагаем общий вид, доступные узлы и документы. Просим определить порядок осмотра и допустимость использования до проверки. Специально нагружать лестницу для новой записи не будем».

Не разбирайте закрытые узлы самостоятельно. Новые испытания, измерения под нагрузкой и организацию доступа назначает специалист; домашнее видео с проходом не является обязательным условием обращения.

Проверка, решение и контроль результата

Инженер начинает с документов, доступного осмотра и обмеров. Затем определяет, каких данных не хватает: о соединениях, основании, геометрии или динамической работе. При необходимости составляет программу измерений или испытаний с условиями безопасного проведения. Общая приёмка описана в чек-листе после монтажа, но жалоба на вибрацию может потребовать отдельного обследования.

Что должно быть понятно из заключения

• Что осмотрено и измерено, какие узлы недоступны и какие данные остаются неизвестными.
• Какой характер движения установлен, чем подтверждён вывод и какие альтернативные причины проверены.
• По каким документам, нагрузкам и критериям выполнена оценка.
• Какие ограничения действуют до устранения замечаний.
• Какие работы назначены, какие чертежи и согласования нужны, как проверить результат.

Почему способы исправления различаются

Это группы возможных решений, а не готовые способы ремонта. «Поставить стойку», «приварить пластину» или «добавить массу» без установленной причины — недостаточное техническое задание. Стоимость и срок можно обсуждать после определения состава работ; универсальные обещания здесь неуместны.

Приёмка после работ

Зафиксируйте фактически выполненное решение и предусмотренные проверки. Если до ремонта были инструментальные измерения, сравнение после него проводят в согласованных сопоставимых условиях и по тем же принятым критериям. Снижение заметного дрожания не отменяет проверки изменённых опор и соединений. Снятие ограничений должно опираться на результат проверки, а не только на впечатление от одного прохода.

Частые вопросы

По фотографии можно узнать, почему вибрирует лестница?

Фотография помогает локализовать наблюдение и подготовить осмотр. Она не показывает скрытые узлы, фактические свойства основания и динамический отклик. Причину устанавливают по совокупности документов, осмотра, обмеров и при необходимости измерений и расчёта.

Поможет ли более толстая балка или дополнительная стойка?

Иногда изменение несущей схемы входит в решение, но назначить его заранее нельзя. Важно проверить соединения, основание и новые усилия. При локальной проблеме ступени или ограждения замена балки может не устранить жалобу.

Если лестница выдерживает вес, вибрация допустима?

Один такой признак недостаточен. Несущая способность и эксплуатационный комфорт — разные проверки. Допустимость определяют по применимым требованиям и результатам оценки конкретной лестницы.

Можно измерить всё телефоном?

Запись телефона может дополнить описание, если уже имеется. Без согласованной методики, понимания характеристик датчика и обработки данных она не подтверждает соответствие лестницы требованиям. Самостоятельно нагружать конструкцию для такого измерения не нужно.

Что делать, если проект не сохранился?

Начните с описания и общего вида, снятого с безопасного места. Специалист определит необходимые обмеры и недостающие сведения. Не разбирайте отделку и не проходите по подозрительному участку ради фотографий.

Когда лестницей нельзя пользоваться до осмотра?

При видимой деформации, растущей трещине, раскрытии соединения, повреждении сварного шва, смещении опоры или внезапном заметном изменении поведения. Ограничьте доступ с безопасной стороны и обратитесь к специалисту. Не пытайтесь повторить опасный симптом.

Источники и границы применения

Первичные материалы проверены 5 октября 2026 года. Они объясняют механику и методы исследования. Это зарубежные руководства и исследования, а не перечень обязательных требований к конкретной лестнице в России.

• SCI P385, Design of steel beams in torsion, 2011 — §§1.1,2.5: изгиб, кручение, эксцентриситет усилия относительно центра сдвига и работа концевых соединений.
• SCI AD406, Transient response factors in vibration analysis of staircases, 2017 — Шаговая нагрузка лестниц отличается от нагрузки на плоский пол; оценка по одному значению собственной частоты недостаточна.
• Belver и соавторы, Modal Testing and FE Model Updating of a Lively Staircase Structure, 2012 — Исследование конкретной лестницы: изгибные и крутильная формы, влияние реальной податливости опор и поручней, сопоставление расчёта и измерений.
• McNamara • Salvia: Vibration design of monumental stairs — Первичный инженерный опыт: учёт поддерживающих конструкций и проверка результата измерениями по выбранным критериям.

Инструкция владельцу о безопасной передаче наблюдений и перечень результата обследования — редакционное обобщение. Пять фотографий с отмеченными узлами сохранены из опубликованной статьи МАРШ; отметки не свидетельствуют о дефектах этих объектов. Новые схема и график поясняют понятия, не являются рабочими чертежами или результатами измерений.
