Коротко. До сверления совместите чертёж креплений лестницы с фактическими трассами труб, кабелей и тёплого пола. Проверьте нижние опоры, пристенные узлы, край перекрытия и крепления ограждения. Если положение коммуникаций неизвестно или документы расходятся, сначала уточните эту зону, затем согласуйте узел.
Ни пустая стена, ни фотография до ремонта, ни отсутствие сигнала детектора сами по себе не подтверждают, что выбранное место свободно. Ниже — какие исходные данные собрать, как сопоставить их с лестницей и что передать монтажникам.
Какие системы нанести на чертёж
Проверка начинается с полного перечня мест присоединения. В него входят опорные пластины каркаса, стойки площадки, пристенные крепления, верхний узел и основания ограждения. Проверять только место под первой ступенью недостаточно: остальные узлы могут оказаться на другой стене или на верхнем этаже.
| Где проверяем | Что сопоставляем с креплением | Какие сведения нужны |
|---|---|---|
| Пол и площадка | Трубы отопления и водоснабжения, контуры подогрева, кабели | Исполнительный план трасс и состав пола до несущего основания |
| Стена вдоль марша | Проводка, стояки, скрытые коробки, выводы подсветки | Фактические маршруты, привязки выводов, материал и слои стены |
| Край перекрытия | Инженерные отверстия, арматура, пустоты и каналы | Данные о перекрытии и проект верхнего узла |
| Ограждение | Коммуникации под основаниями стоек и в местах присоединения поручня | Схема ограждения вместе с каркасом, включая элементы, которые установят позже |
Для каждой трассы укажите источник сведений, положение относительно постоянных ориентиров, известные габариты и глубину. Неизвестные значения оставляйте как вопросы для уточнения. Выводы для подсветки ступеней включите в общий план проводки.
Чем исполнительная схема отличается от фотографии
Проект показывает, как коммуникации собирались проложить. Исполнительная схема фиксирует, как их расположили фактически. Если трассу перенесли во время ремонта, исходный проект уже не подтверждает её текущие координаты.
Фотография до стяжки или штукатурки дополняет схему, когда на ней есть понятные привязки. Без них перспектива, обрезанный кадр и исчезнувшие после отделки ориентиры мешают восстановить положение трубы или кабеля.
Как сделать фотографии полезными для проектировщика
- Снимите общий вид лестничной зоны с первого и второго этажей.
- Отдельно покажите пол под опорами, стену вдоль марша и край верхнего проёма.
- На доступных участках добавьте кадры с размерными привязками к постоянному углу, оси или границе проёма.
- Подпишите этаж, стену, направление съёмки и стадию ремонта. Сохраните оригиналы снимков.
Если после съёмки изменились стяжка, штукатурка или положение оборудования, сообщите об этом. Привязки из разных стадий ремонта нужно привести к одной системе координат.
Разделите зоны на три категории
Чтобы разные подрядчики одинаково читали план, разделите участки по достоверности сведений. Для каждого обозначения должна быть расшифровка; одного цветного пятна недостаточно.
| Категория участка | Что известно | Следующее действие |
|---|---|---|
| Запретная зона | Подтверждённая коммуникация или иной установленный запрет на сверление | Показать границы на совмещённом плане и передать проектировщику лестницы |
| Проверяемая зона | Документов нет, сведения неполны либо расходятся | Уточнить фактическое состояние подходящим для объекта способом |
| Обследованная область | Зафиксированы результаты, границы и ограничения обследования | Сопоставить полученные сведения с конкретным проектным узлом |
Название «обследованная» не означает автоматического разрешения на сверление. В записи должны быть указаны метод, исполнитель, проверенная область и оставшиеся ограничения. Решение о креплении принимают по совокупности этих данных и проекта лестницы.
Не полагайтесь на один способ поиска
Способ обследования выбирают под конкретную задачу: что ищут, в каком основании и на какой стадии ремонта. Детектор, трассоискатель, тепловизионное обследование и согласованное локальное вскрытие дают разные сведения. Один прибор не заменяет всю исходную документацию.
Например, в руководстве Bosch D-tect 200 C, печатная страница 111 производитель предупреждает об ограниченной достоверности и необходимости дополнительных источников перед сверлением. Влажность, состав и многослойность основания могут влиять на результат. Это пример ограничений конкретного прибора, а не рекомендация обследовать любой дом одной моделью.

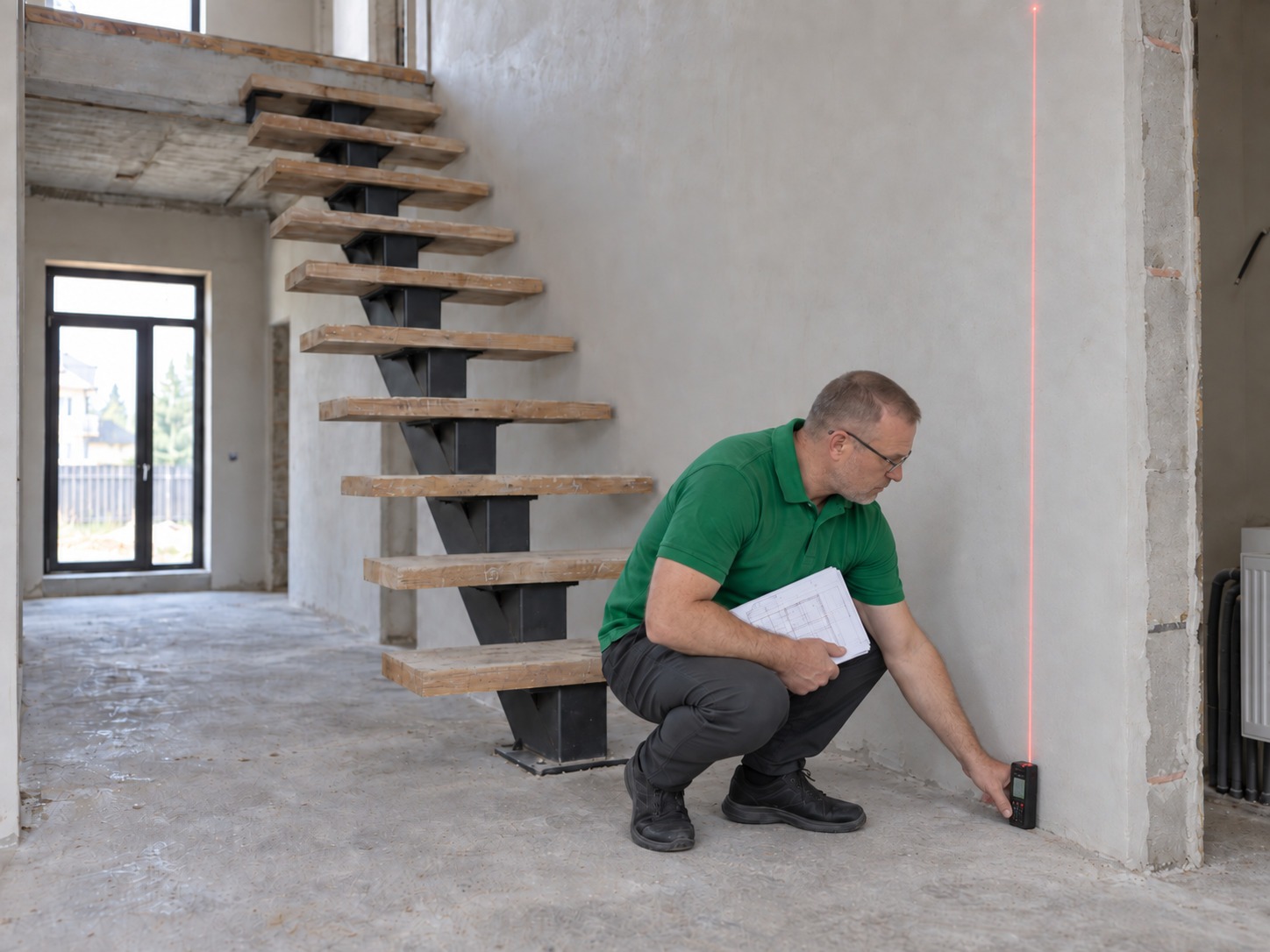

У специалиста нужно получить не только отметку на стене, но и запись: что проверяли, каким методом, в каких границах и какие объекты метод мог не выявить. Лазерный уровень помогает перенести привязку; скрытые трубы и кабели он не обнаруживает.
Что делать, если крепление попадает в трассу
Если на совмещённом плане коммуникация пересекает предусмотренный узел, работу в этой зоне останавливают до согласования. Сначала фиксируют коллизию: номер крепления, участок трассы, версию чертежа и фактические привязки. Коллизия — это пересечение либо несовместимость двух решений в одном месте.
- Конструктор лестницы рассматривает узел целиком, включая соседние крепления и основание.
- Специалист по соответствующей инженерной системе уточняет трассу и возможность её изменения.
- Согласованное решение вносят в чертёж лестницы и исполнительную схему коммуникаций.
- Монтажникам передают одну актуальную версию документов и сверяют её с объектом.
Возможность другой опоры, изменения пластины или переноса коммуникации рассматривают по конкретному проекту. Самовольное смещение одного отверстия не считается согласованием узла. Подробнее об исходных данных — в статье о креплении каркаса к полу, стене и перекрытию.
Особое внимание полу
У лестницы могут быть несколько точек опирания на пол: в начале марша, под площадкой, у промежуточной стойки и под ограждением. На плане нужно совместить все эти места с фактическими контурами подогрева и другими трассами.
Если стяжка ещё не выполнена
Согласуйте места опор и креплений до закрытия коммуникаций. Зафиксируйте фактическую укладку и привязки, включая участки около стоек. После изменения лестницы или ограждения снова сопоставьте планы: старые зоны могли перестать соответствовать новому варианту.
Если пол уже готов
Соберите исполнительную схему, фотографии до заливки и сведения о слоях пола. Отдельно отметьте то, чего нет в документах. По этим данным специалисты определяют, какое уточнение требуется до монтажа. Не назначайте глубину крепления из предположения «труба должна быть ниже».
Чистовое покрытие, стяжка и несущая часть пола выполняют разные задачи. Их состав и состояние нужны проектировщику независимо от того, удалось ли найти коммуникации. Этот вопрос подробно разобран в статье «Лестница и тёплый пол».
Проверьте стены и край перекрытия
На стене учитывают проводку к выключателям и розеткам, выводы подсветки, стояки и скрытые соединения. У верхнего проёма нужны также сведения об инженерных отверстиях, арматуре и пустотах перекрытия. Поверхность после отделки не раскрывает расположение этих элементов.
Пристенное крепление может занимать протяжённую зону вдоль марша. Сопоставьте с трассами всю предусмотренную схему узлов, а не один заметный анкер. Отдельно учтите места, которые позже закроют ступени, облицовка или ограждение.
На разрезе различайте отделку и несущую часть основания. Если состав стены неизвестен, это отдельное исходное данное для уточнения. Произвольное обходное отверстие не решает вопрос ни коммуникаций, ни крепления.
Что передать монтажной бригаде
Полезнее один согласованный комплект, чем несколько файлов без понятной версии. В нём должны совпадать привязки лестницы, инженерных систем и фактических ориентиров помещения.
| Участник | Что передаёт или подтверждает |
|---|---|
| Владелец и строитель | Документы по дому, фактические уровни и слои, перечень изменений после предыдущего замера |
| Исполнитель инженерных систем | Исполнительные трассы и сведения об их изменениях, соединениях и доступе для обслуживания |
| Специалист по обследованию | Результат проверки с указанием метода, границ и ограничений |
| Проектировщик лестницы | Актуальный чертёж узлов и согласованные изменения креплений |
| Монтажная бригада | Сверку документов с объектом и сообщение о расхождениях до продолжения работ |
Назначьте человека, который собирает согласования и передаёт итоговый комплект всем участникам. Фото стены, пересланное одному монтажнику, не заменяет обновления проекта для остальных.
Что проверить после монтажа
Сохраните итоговый чертёж с фактическими точками присоединения и сведения об изменённых трассах. Документы пригодятся при ремонте, замене ограждения и обслуживании оборудования рядом с лестницей.
- Уточните, внесены ли согласованные изменения в исполнительные схемы.
- Проверьте, что доступ к обслуживаемым соединениям и оборудованию сохранён.
- Сохраните оригиналы фотографий и версии документов вместе с материалами по дому.
Если после монтажа возникло подозрение на повреждение коммуникации, сообщите профильному специалисту и монтажной организации. Обычная визуальная приёмка лестницы не подтверждает состояние скрытых инженерных систем.
Образец записи для карты зон
На плане каждому участку присвойте номер. Ниже — незаполненная карточка, которую связывают с фактическим чертежом; это не разрешение на монтаж.
| Участок и привязка | Номер зоны: ___; стена/пол: ___; координаты от постоянной оси: ___ |
|---|---|
| Источник | Исполнительная схема и её версия: ___; фотография: ___; обследование: ___ |
| Когда и кем проверено | Дата: ___; исполнитель: ___; ответственный за подтверждение: ___ |
| Что установлено | Трасса/основание: ___; глубина и габарит по источнику: ___ |
| Неопределённость | Погрешность: ___; границы обследования: ___; что метод не позволяет исключить: ___ |
| Крепление лестницы | Номер узла: ___; версия чертежа: ___; обнаруженное пересечение: ___ |
| Решение | Кто согласует: ___; что требуется уточнить до монтажа: ___ |
Пример коллизии опорной пластины и трубы
На совмещённом плане труба проходит через зону одного из проектных креплений пластины. Монтаж в этой точке останавливают. Конструктор лестницы рассматривает узел, профильный инженер проверяет коммуникацию; согласованное решение отражают в новой версии чертежа. Только после сверки фактических привязок бригада получает задание на продолжение. Перенос одного отверстия без пересмотра узла не считается решением коллизии.
Что прислать для первого обсуждения
Для начала соберите план лестницы или проёма, общий вид с двух этажей, фото мест предполагаемых опор и сохранившиеся схемы инженерных систем. Напишите, выполнены ли стяжка и отделка, есть ли тёплый пол и менялись ли трассы. Если чего-то нет, обозначьте это прямо — не заменяйте неизвестное приблизительной линией.
Пример сообщения специалисту
Планируем лестницу в доме. Стяжка и отделка: ___. Тёплый пол и другие коммуникации в зоне лестницы: ___. Прикладываю план проёма, фотографии с двух этажей и сохранившиеся схемы. Фактические трассы подтверждены: ___. Прошу уточнить, каких данных не хватает для согласования мест опор и креплений.
Перешлите эту страницу строителю и исполнителю инженерных систем: она поможет собрать исходные сведения в одном комплекте.
Частые вопросы
Достаточно ли фотографии проводки до отделки?
Нет, если на ней нет размерных привязок. Перспектива и исчезнувшие после отделки ориентиры не позволяют надёжно восстановить координаты трассы. Фотографии сопоставляют с исполнительной схемой и постоянными осями или углами.
Можно ли просто сдвинуть отверстие, если оно попало в трубу?
Монтаж в этой точке останавливают и передают данные конструктору. Смещение меняет положение крепежа относительно соседних анкеров и края основания. Новый узел или перенос коммуникации согласуют до продолжения работ.
Что сохранить после монтажа лестницы?
Сохраните фактические точки крепления и обновлённую схему коммуникаций вместе с документами на дом. Проверьте, что каркас и облицовка не закрыли доступ к обслуживаемым соединениям.
Детектор ничего не показал. Можно сверлить?
Одного отсутствия сигнала недостаточно. Результат зависит от прибора, основания и условий обследования. Сопоставьте его с документацией и границами проверки; решение по конкретному креплению должно учитывать эти ограничения.
Нужно согласовать лестницу с коммуникациями?
Пришлите план проёма, фотографии и имеющиеся схемы. Специалист поможет определить, каких исходных данных не хватает для обсуждения опор и креплений.
