Можно ли заказать лестницу по проекту дома до фактического замера

Что можно решить по проекту дома

Для ранней работы нужны не только размеры прямоугольника в перекрытии. Лестница связывает два этажа: человек должен подойти к первой ступени, пройти поворот, выйти наверху и открыть соседнюю дверь. План показывает маршрут, разрез помогает проверить высоту и соседние конструкции.

Конфигурацию и направление движения

На плане сравнивают прямой марш, Г-образный или П-образный поворот, площадку и забежные ступени. Проверяют, откуда начинается подъём, не перекрывает ли он дверь, достаточно ли места у первой ступени и куда ведёт выход на втором этаже. По разрезу оценивают взаимное положение ступеней, перекрытия, балки и потолка.

Вписать условную линию лестницы в проём недостаточно. В компоновке учитывают толщину тетив или косоуров, ограждение, поручень и отделку стен. У лестниц с забежными ступенями дополнительно рассматривают форму ступеней и движение по повороту. Конкретные размеры выбирают для назначения дома и проверяют по применимым требованиям.

Резерв места и требования к строителям

Результат раннего проектирования — схема с привязками и перечень условий для стройки: где проходит край проёма, какие уровни приняты, на что опирается лестница, где нельзя размещать трубы и кабели, что нужно оставить доступным для монтажа. Если решение затрагивает несущие стены, балки или плиту, его согласуют с проектировщиком конструкций дома до выполнения работ.

Закладные полезны, когда известны их назначение, положение, конструкция и усилия. «Поставим металлическую пластину на всякий случай» не заменяет разработанного узла. То же относится к усилению проёма: его состав определяют для конкретного перекрытия и нагрузок.

Внешний вид и состав комплектации

Заранее выбирают открытую или закрытую лестницу, характер каркаса, материал ступеней, вид снизу и ограждение. Эти решения влияют на геометрию: облицовка добавляет толщину, крепление ограждения занимает место, а подсветка требует согласованных трасс и доступа к обслуживанию. Эскиз помогает выбрать образ, но не задаёт автоматически толщину стали, сечение деталей или крепёж.

Предварительную стоимость

Для сравнимой сметы фиксируют одинаковую комплектацию: каркас, ступени и подступенки, ограждение лестницы и верхнего проёма, покрытие, доставку, монтаж и подготовку основания. Отдельно отмечают работы, которые ещё нельзя оценить без проверки объекта. Цена становится понятнее, когда видно, какие решения уже согласованы, а какие могут изменить объём заказа.

Раннюю оценку не стоит принимать за окончательную цену автоматически. Её статус, порядок уточнения и условия договора должны совпадать. Универсальной скидки, срока изготовления или допустимого процента изменения для всех лестниц нет.

Что нужно подтвердить фактическим замером

Архитектурный проект описывает задуманную геометрию. На объекте проверяют то, к чему будет примыкать и крепиться лестница. Обмер и сведения о конструкциях нужны вместе: рулетка покажет расстояние, но не определит прочность кладки или расположение арматуры внутри плиты.

Почему построенный объект расходится с чертежом

Расхождение не обязательно означает строительную ошибку. На плане могут быть указаны оси или черновые поверхности, а готовый проём ограничивают штукатурка, облицовка и обрамление. Строители могут изменить перегородку, дверь или трассу инженерных сетей. Иногда два листа относятся к разным редакциям проекта.

Поэтому размеры сравнивают от одинаковых точек и поверхностей. Для сложного проёма одной ширины и одной длины мало: важны местные сужения, непараллельность сторон, выступы и высота прохода вдоль движения по лестнице.

Почему важны оба чистовых уровня

Расчётная высота подъёма связывает чистый пол нижнего этажа с чистым полом верхнего. Если замер сделан между черновыми основаниями, к нему добавляют толщину будущих слоёв сверху и вычитают толщину слоёв снизу. Условие применимо, когда основания и слои определены в одной системе отметок. При уклонах или неровностях нужны дополнительные привязки.

Пример для понимания, а не готовый расчёт лестницы: между основаниями измерено 3000 мм. Снизу предусмотрено 100 мм пола, сверху 70 мм. Высота между будущими чистыми полами составит 2970 мм: 3000 + 70 − 100. Если позднее нижний пол поднимут ещё на 20 мм, для неизменённой лестницы изменится первый подъём. На верхнем этаже аналогично проверяют последний подъём и примыкание к площадке.

Для обшивки бетонной лестницы учитывают также толщину покрытия каждой ступени. Одинаковый слой облицовки и клея не исправляет различия исходных подъёмов. После отделки проверяют высоту всех подъёмов, включая первый и последний.

Что нельзя установить одним обмером

Крепление выбирают по расчётной схеме и фактическому основанию. Для бетонного узла могут понадобиться класс и состояние бетона, толщина элемента, расстояния до края, расположение арматуры и данные конкретной анкерной системы. Для пустотелой кладки, газобетона или деревянной конструкции набор исходных данных и решение будут другими. Нельзя переносить крепёж с похожей фотографии.

Если основание закрыто отделкой или его состав неизвестен, проектировщик определяет, каких документов или обследования не хватает. Сверление и вскрытия согласуют с владельцем и ответственными за конструкции и инженерные сети.

Как связать ранний проект, замер и материалы

Рубеж 1. Проверка по проекту дома

Пока проём и несущие конструкции ещё проектируются, лестничная схема помогает определить подходящую планировку. На этом этапе согласуют не только внешний вид, но и строительные условия. Проектировщик дома получает сведения о предполагаемых опорах и нагрузках, строители — актуальные привязки. Необратимые работы выполняют по согласованным решениям.

Рубеж 2. Фактический замер перед рабочим выпуском

К обмеру должны быть доступны те элементы, от которых зависит лестница. Полная чистовая отделка не всегда нужна: будущие уровни и толщины слоёв можно зафиксировать заранее. Но обещание «потом будет примерно столько» оставляет риск для геометрии. После замера составляют рабочие чертежи и спецификацию с учётом подтверждённых данных.

Два рубежа не означают ровно два выезда. В сложном доме могут потребоваться проверка закладных до закрытия, контрольный замер после изменения проёма и отдельный шаблон для облицовки или стекла. Состав проверок устанавливают для выбранной конструкции.

Металлический каркас с деревянными ступенями

Такую лестницу удобно рассматривать по этапам: каркас, ступени и ограждение могут иметь разные условия готовности. Ранний монтаж каркаса возможен, если подтверждены опоры, геометрия, чистовые отметки и монтажная схема. До изготовления определяют деление на секции, способ соединения, защиту поверхности и доступ для заноса.

Чистовые деревянные детали согласуют с фактическим каркасом и условиями на объекте. Их установку увязывают с завершением мокрых работ и подходящим температурно-влажностным режимом по требованиям материала и покрытия. Конкретные показатели и время выдержки берут у поставщика и из документации, а не назначают одинаковыми для любой древесины.

Если по каркасу будут ходить во время ремонта, отдельно решают вопрос временных ступеней, ограждения и защиты. Незавершённая лестница не становится безопасным строительным проходом только потому, что каркас уже закреплён.

Полностью деревянная лестница

Сечение несущих элементов, опирание, соединения и податливость узлов рассматривают как единую систему. На раннем этапе выбирают породу и отделку, но точную геометрию деталей увязывают с проёмом и полами. При примыканиях учитывают особенности древесины и ожидаемые изменения размеров в условиях эксплуатации.

Для строящегося деревянного дома отдельно проверяют перемещения конструкций и усадочные процессы. Жёсткое крепление лестницы к разным по перемещению частям дома нельзя назначать по аналогии с бетонным зданием.

Бетонная лестница и последующая облицовка

Монолитную лестницу необходимо увязать с проектом несущих конструкций до бетонирования: определить опирание, армирование, связь с перекрытиями и проектные отметки. Её изготовление прямо на стройке отличается от заводского выпуска металлических деталей, но также требует проверенных исходных данных и контроля выполненной геометрии.

Если лестница уже отлита, проект облицовки начинают с обмера каждого подъёма, проступей, площадок и примыканий. Камень, плитка и дерево имеют разную толщину и способ крепления. Суммарный слой основания, клея или подконструкции и покрытия закладывают до заказа чистовых деталей.

Стекло, консоли и скрытые узлы

Для консольных ступеней и скрытого крепления ограждения особенно важны несущая схема, жёсткость основания и возможность выполнить узел до отделки. Название стены «бетонная» или «кирпичная» само по себе не подтверждает, что выбранное решение подходит.

Геометрию стеклянных элементов, отверстия и вырезы согласуют с системой креплений и установленными основаниями. Закалённое стекло нельзя подрезать или просверлить на объекте: необходимые обработки предусматривают до закалки, как указано в рекомендациях производителя стекла. Поэтому момент заказа стекла может отличаться от момента заказа каркаса.

Что передать изготовителю и записать в задании

Удобнее отправить единый актуальный комплект, чем несколько обрезанных скриншотов. Если данные отсутствуют, их следует назвать отсутствующими, а не заполнять приблизительной цифрой.

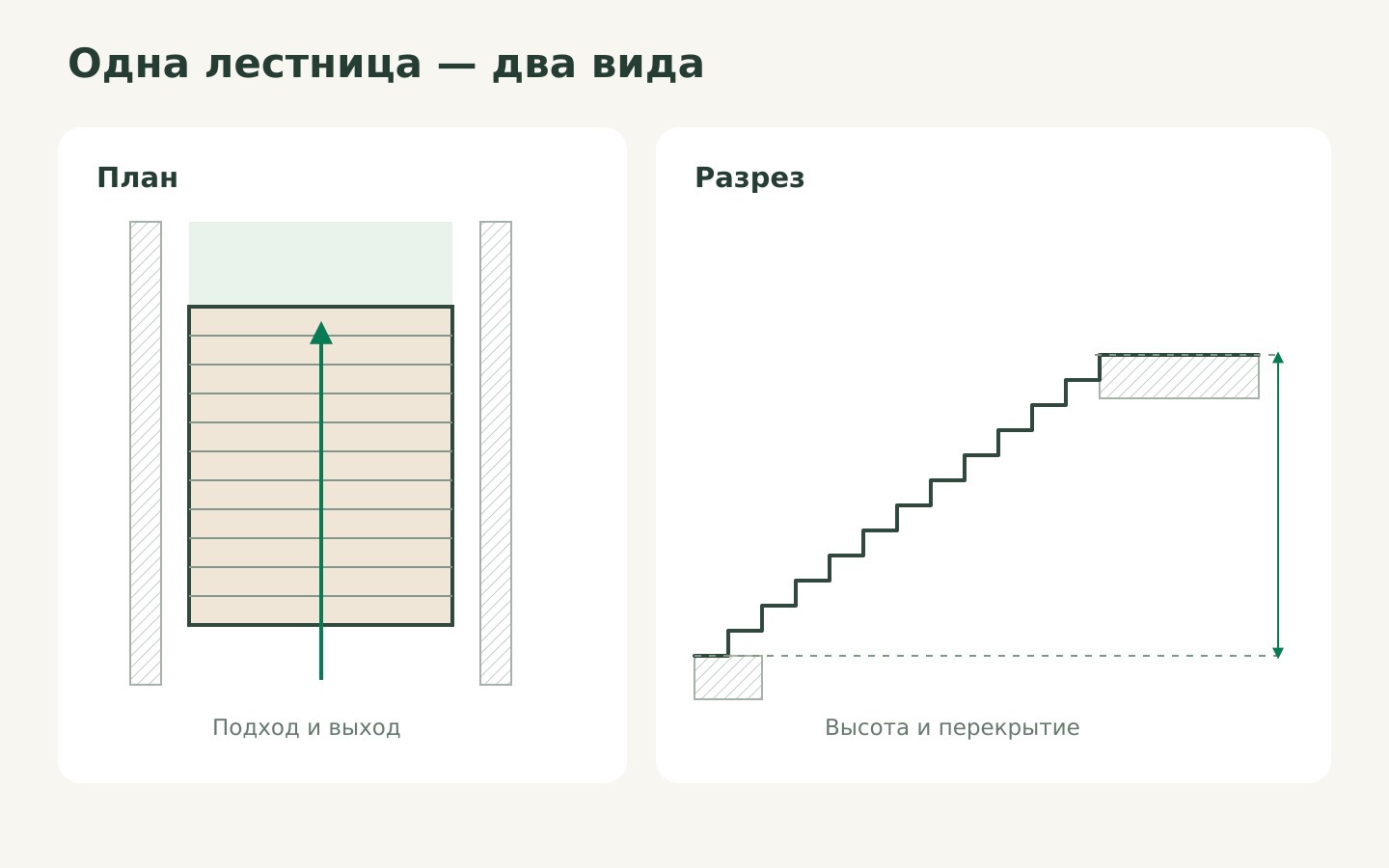

1. Планы обоих этажей с лестницей, соседними помещениями, дверями и окнами.
2. Разрез через лестничную зону с высотами, перекрытием, балками и потолком.
3. Сведения о конструкциях: стены, перекрытие, опоры, проект усиления и закладные, если они предусмотрены.
4. Пироги полов и отделки на обоих этажах с будущими чистовыми отметками.
5. Инженерные сети в зоне опор, креплений и подходов, включая тёплый пол и подсветку.
6. Фотографии построенного с общим видом и примыканиями. Фото дополняют обмер.
7. Пожелания по комплектации: каркас, ступени, ограждение, вид снизу и покрытие.
8. Условия стройки: что уже сделано, что изменится, как заносить детали и когда ожидается готовность к проверке.

На каждом чертеже нужны читаемые размеры, номер листа и редакция. Для исходного файла полезно указывать формат и масштаб; измерение по картинке без масштаба не даёт надёжного рабочего размера.

Карта решений: что фиксировать сейчас

Граница между этапами зависит от объекта. Критично, чтобы заказчик, строители и изготовитель одинаково понимали статус каждого решения.

Что записать в договоре и задании

При раннем заказе полезно разделить результат этапов: предварительную компоновку, строительное задание, обмер, рабочую документацию, изготовление и монтаж. Для каждого этапа определяют исходные данные, ответственного за их предоставление и порядок согласования.

• Какая редакция проекта дома используется и кто сообщает об изменениях.
• Что входит в комплектацию и какие работы выполняют другие подрядчики.
• Какие размеры и основания ещё не подтверждены.
• По какому документу разрешается выпуск конкретной части заказа.
• Как уточняются смета и сроки при изменении исходных данных.
• Как фиксируются будущие уровни полов и готовность объекта к монтажу.

Фраза «по проекту дома» не раскрывает эти условия. Предоплату, цену, даты и ответственность сторон берут из конкретного договора. Согласование внешнего вида отдельно не следует считать согласованием ещё не показанных узлов и рабочих размеров.

Как не потерять актуальные размеры и решения

У каждого ключевого параметра должны быть источник, дата, редакция и статус. Запись «пол второго этажа уточнить» не показывает, что делать дальше. Лучше: «толщина будущего пола пока по проекту; подтвердить состав у подрядчика до выпуска верхнего узла».

Измеренный размер не всегда является окончательным. Проём могут ещё облицевать, а пол — поднять. И наоборот, будущую отметку допустимо использовать в рабочем решении, если её точно определили, согласовали и обеспечили контроль исполнения. Ответственный проектировщик устанавливает, каких подтверждений достаточно.

Что делать, если дом ещё меняется

После изменения стяжки, обрамления проёма, стены, двери, балки или коммуникаций передайте проектировщику описание и актуальный чертёж. До проверки приостанавливают выпуск затронутых деталей. Специалист определяет, нужен ли повторный обмер и какие листы, спецификации или узлы следует перевыпустить.

Храните действующий комплект отдельно от старых версий. Выдаваемые в работу чертежи и спецификации должны соответствовать актуальному согласованному комплекту и не противоречить друг другу. Изменение одного листа не должно оставить противоречащую ему спецификацию. Общий принцип управления записанной и согласованной проектной информацией описан в ISO 19650-1. Этот стандарт не задаёт геометрию бытовой лестницы и не заменяет требования, применимые к конкретному дому.

Какие источники помогают проверить проект

Для одноквартирного дома отправной точкой служит область применения СП 55.13330.2016. Конструкции и крепления проверяют по документам, подходящим к материалу и принятой схеме. Например, СП 513.1325800.2022 рассматривает анкерные крепления к бетону в установленной области применения; его нельзя автоматически распространять на любую кладку. Требования к производственным лестницам также не становятся универсальными для жилого дома.

Актуальную редакцию и применимость документа проверяют отдельно. Навигация по теме собрана в статье «Нормативы для лестниц: ГОСТы, СП и другие источники».

Учебное пособие И. Л. Тюкавкиной «Проектирование лестниц в жилых и общественных зданиях» помогает читать планы и разрезы. Книга Stairs из серии DETAIL Practice полезна для изучения связи формы, материалов и узлов. Такие издания дополняют работу с проектом, но не подтверждают текущую редакцию норм и не заменяют расчёт. Обзоры сохранены в статье «Книги о лестницах: профессиональная литература для проектирования и проверки».

Ошибки раннего заказа и готовность к производству

1. Заказать детали по красивой визуализации. Картинка не показывает все размеры, опоры и монтажные соединения.
2. Принять проектный проём за измеренный. Стены, обрамление и перекрытие нужно проверить по фактическим границам.
3. Забыть будущие полы. Ошибка отражается на первом или последнем подъёме и примыканиях.
4. Подобрать крепёж только по названию стены. Нужны данные основания, расчётная схема и документация крепёжной системы.
5. Не проверить занос. Изготовленная целиком деталь может не пройти по доступному маршруту.
6. Продолжить выпуск после изменения дома. Даже локальная правка требует оценки связанных размеров и узлов.

Чек-лист перед запуском в производство

• Определено, какую часть заказа выпускают сейчас.
• Проём, уровни, препятствия и доступные опоры проверены в необходимом объёме.
• Будущие чистовые отметки и отделочные слои зафиксированы.
• Получены достаточные сведения о несущих основаниях и согласованы узлы.
• Проверены проход по лестнице, подходы, двери и верхний выход.
• Понятны габариты секций, маршрут заноса и последовательность монтажа.
• Неподтверждённые параметры либо закрыты, либо явно ограничивают выпуск зависимых деталей.
• Чертежи и спецификация относятся к согласованной рабочей редакции.
• Заказчик и ответственные участники подтвердили выпуск в установленном порядке.

Короткий вывод

Начинать работу над лестницей по проекту дома полезно: так проще согласовать проём, опоры, маршрут и комплектацию до отделки. Дальнейшее изготовление опирается на подтверждённую геометрию и основания. Если работы делят на этапы, для каждого этапа отдельно определяют достаточность данных и условия выпуска.

Для предварительной проверки формы используйте калькулятор конфигурации лестницы. Подготовиться к выезду инженера поможет страница «Замер и доставка лестницы». Порядок действий после правок дома описан в статье «Изменения после замера».
