Сетчатое ограждение лестницы: виды и узлы

Как перейти от примеров к заказу

Эта статья сравнивает устройства заполнения. Наличие иллюстрации не означает, что все три варианта доступны в одинаковой комплектации или подходят для любой лестницы.

Начните с каталога ограждений МАРШ. В обращении укажите выбранный тип сетки, место установки и требуется ли новое ограждение или замена заполнения. До заказа подтвердите доступность материала и состав конкретного решения.

Если в каталоге нет отдельной карточки нужного варианта, не переносите цену и характеристики другого ограждения на сетчатую секцию. Для сравнения предложений используйте спецификацию из раздела ниже: заполнение, рамка, опоры, кромки, крепления и отделка должны быть названы отдельно.

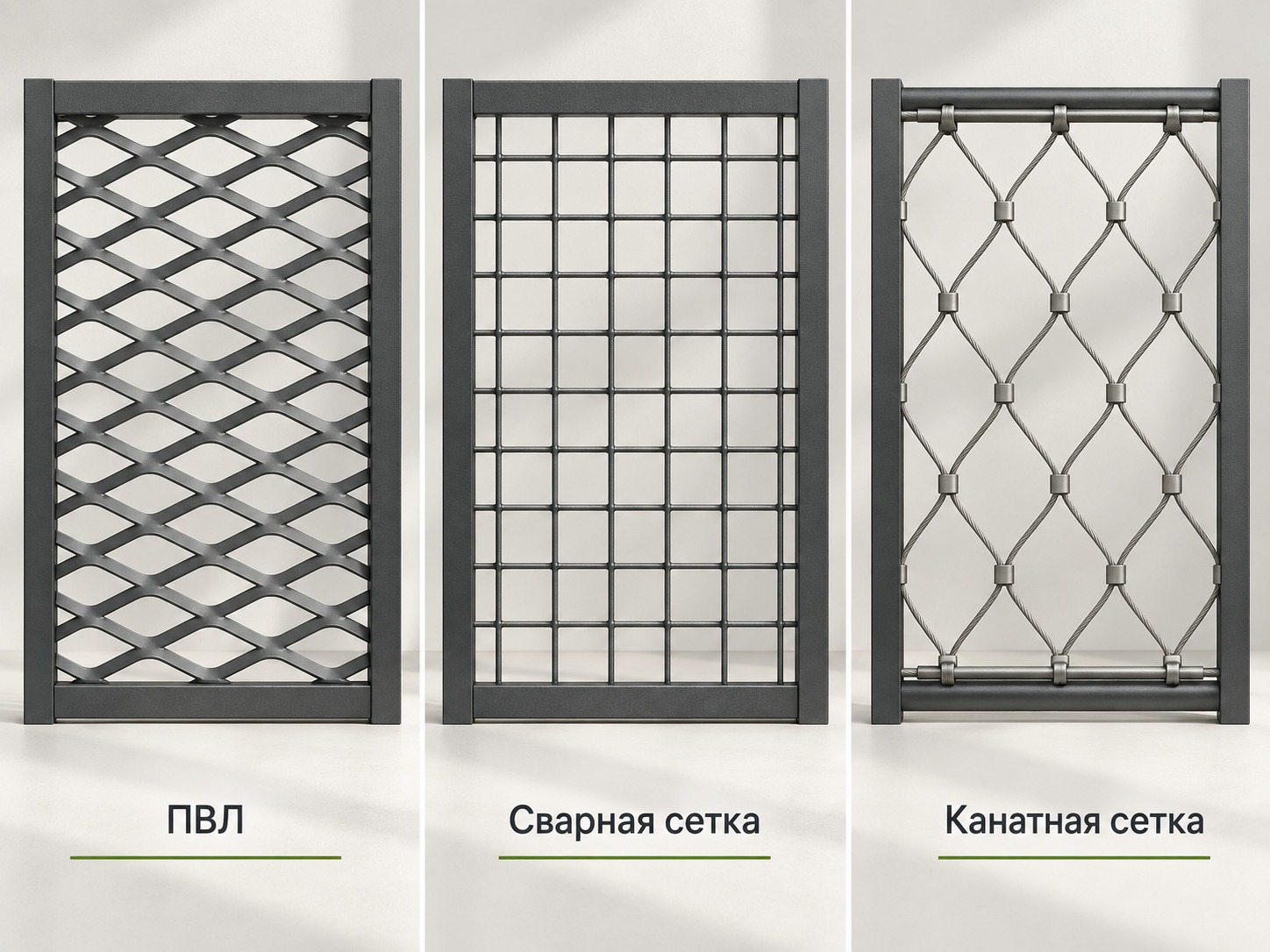

Какие варианты называют сетчатыми

Просечно-вытяжное заполнение получают из листа с прорезями и вытяжкой. Оно сохраняет связь материала внутри панели, но имеет выраженную фактуру и направление рисунка.

Сварная сетка состоит из пересекающихся металлических элементов, соединённых в узлах. Для неё важны форма ячейки, диаметр или сечение элементов, рамка и качество соединений.

Гибкая плетёная или канатная сетка работает с натяжением. Здесь отдельно рассчитывают опорный контур, углы и регулировочные элементы.

Эти варианты нельзя объединить одной фразой «металлическая сетка» без марки материала и чертежа.

ПВЛ: цельный лист с раскрытыми ячейками

Аббревиатура означает «просечно-вытяжной лист». Прорези в листе раскрывают вытяжкой, поэтому перемычки остаются связанными между собой. Это не переплетённая проволока. На образце смотрите, насколько выступает рельеф и как выглядит поверхность с двух сторон. Уплощённый и объёмный варианты могут восприниматься по-разному даже при похожем рисунке отверстий.

Сварная сетка: пересечения проволок

У сварной сетки отдельные проволоки соединены в местах пересечения. Её легко узнать по квадратному или прямоугольному рисунку. Для сравнения образцов важны толщина проволоки, размер отверстия и вид узлов после окраски. Прямые линии делают заметными перекос рисунка и несовпадение ячеек на соседних секциях.

Оцените не только отдельную ячейку, но и весь марш: одинаковы ли направление сетки и ритм стоек, как выглядит переход к ограждению верхнего этажа. Такое сравнение помогает согласовать раскладку панелей до изготовления.

Канатная сетка: плетение из стальных тросов

Здесь речь о металлических канатах, а не о текстильной верёвке. У таких систем бывают разные способы соединения канатов, в том числе обжимные гильзы. При выборе рассматривают комплект: сетку, обрамление и предусмотренные изготовителем соединения. Конкретное исполнение нужно сверять с документацией выбранной системы.

Устройство этих материалов описано в документации производителей The Expanded Metal Company и Jakob Rope Systems. Эти ссылки объясняют типы материалов; они не означают, что конкретная система входит в комплектацию МАРШ.

Ячейку оценивают не только по размеру

На безопасность и восприятие влияют форма отверстия, ориентация, жёсткость, толщина элементов и положение сетки относительно ступеней. Вытянутая ромбическая ячейка и квадратная сварная имеют разные кромки и визуальный ритм.

Размер отверстия и шаг — разные величины. Отверстие описывает свободное пространство между элементами, шаг — повторение рисунка с учётом самих элементов. Если в предложении стоит одна цифра «ячейка», попросите схему измерения. Для ромба нужны оба направления: одна диагональ не описывает его форму.

Фотография под углом искажает отверстия. На чертеже укажите фактические размеры, а на образце проверьте доступность краёв и узлов рукой.

Если в доме есть дети, проектировщик отдельно оценивает возможность пролезания, лазания и захвата одежды или пальцев. Маленькая на вид ячейка сама по себе не подтверждает безопасность всей системы.

Рама и опоры входят в ограждение

Сетка не существует отдельно от контура. Жёсткую панель закрепляют в раме или на рассчитанных опорах, а гибкая передаёт усилие через натяжение.

Проверьте:

• материал и сечение рамки.
• точки соединения с лестницей.
• деление длинного участка на панели.
• работу внутреннего и внешнего угла.
• переход марша в площадку.
• ограждение края перекрытия.

Особенно важно показать, как заканчивается сетка у первой и последней стойки. Случайная щель по краю может оказаться заметнее и важнее одинаковых ячеек внутри поля.

Кромки должны быть закрыты или обработаны

После раскроя у разных материалов остаются разные края. Для просечно-вытяжного элемента важны направление рисунка и линия реза; у сварной сетки — окончания прутков; у гибкой — заделка отдельных прядей.

Рабочий чертёж должен показывать рамку, загиб, профиль или другой предусмотренный способ обработки. Нельзя оставлять решение кромки на момент монтажа.

На образце удобно обсуждать, какие поверхности останутся доступными для касания и уборки. Размер рамы и способ крепления выбирают по проекту; внешний вид узла сам по себе не подтверждает его несущую способность.

Попросите образец угла, а не только середины панели. Именно там встречаются рез, рамка, сварка или зажим и финишное покрытие.

Натяжение требует рассчитанного контура

Гибкая сетка передаёт усилия на верхние, нижние и боковые точки. Эти опоры должны быть включены в расчёт лестницы или ограждения.

Нельзя натянуть заполнение между декоративным поручнем и случайным участком ступени без проверки. Также нужно определить порядок регулировки и доступ к натяжным элементам после отделки.

Если со временем допускается обслуживание натяжения, это описывают в документации, а не оставляют как устную рекомендацию.

Свет и прозрачность проверяют на образце

Доля открытой площади, толщина элементов, цвет и освещение определяют, насколько сетка выглядит прозрачной. Тёмная частая сетка на фоне окна может восприниматься плотной, хотя каждое отверстие кажется большим вблизи.

Сравните образцы на расстоянии нескольких метров и под тем углом, с которого лестницу обычно видят из комнаты. Для направленного рисунка проверьте одинаковую ориентацию всех панелей.

Уборка и покрытие

У сетки много внутренних кромок и пересечений. Пыль заметна по-разному на светлом и тёмном покрытии, а доступ к узким ячейкам зависит от их формы.

До заказа уточните допустимые средства ухода, способ ремонта покрытия и возможность снять отдельную панель. Для наружной лестницы дополнительно согласуют материал, защиту от коррозии и отвод воды по конкретному проекту.

Что сравнить с листовой панелью и стойками

Вертикальные стойки легче читать как отдельный ритм, листовая панель формирует крупную плоскость, а сетка сочетает поле и рисунок ячеек. Сравнивайте три решения на одной лестнице и при одинаковом цвете.

Оцените полезную ширину, свет, вид снизу, количество стыков, уборку и доступ к креплениям. Подробно сравнить альтернативы помогут статьи об ограждении из листового металла и о вертикальных стойках. Общие различия материалов ограждения приведены в статье о выборе перил.

Что зафиксировать в заказе

Спецификация должна содержать:

1. тип и марку сетчатого материала.
2. размер, форму и направление ячейки.
3. толщину, диаметр или сечение элементов.
4. раскрой и ориентацию панелей.
5. рамку и обработку всех кромок.
6. узлы крепления и натяжения.
7. финишное покрытие.
8. правила осмотра и ухода.

Сетчатое ограждение выглядит лёгким только тогда, когда его конструкция проработана полностью. За рисунком ячеек должны стоять рассчитанные опоры, безопасные края и понятные соединения.

Что должно стоять в спецификации вместо слова «сетка»

Для каждой системы отдельно укажите документ производителя и версию чертежа. Требование к натяжению гибкой сетки не следует автоматически переносить на жёсткую панель ПВЛ или сварную сетку.

Как сравнить сетку, лист и вертикальное заполнение

Эта таблица помогает выбрать внешний характер ограждения. Безопасность и жёсткость определяются проектом полной системы, а не её местом в сравнении.

Как рисунок сетки проходит через поворот лестницы

На прямом марше поле наклонено, на площадке становится горизонтальным, а на повороте меняет направление. Поэтому одного красивого прямоугольного образца недостаточно: нужна развёртка — вид всех секций с их границами и рисунком заполнения.

Попросите показать три места: нижний край вдоль ступеней, стык наклонной секции с площадкой и окончание у стены или крайней стойки. Так можно заранее увидеть короткие обрезки ячеек, разный наклон рисунка и слишком широкую полосу рамки. На винтовой лестнице дополнительно рассматривают форму каждой секции: плоские грани и изогнутая поверхность дают разный внешний результат.

Согласуйте, где проходят стыки и какие соединения остаются видимыми. Случайное деление «как получится из листа» может испортить ритм даже при аккуратно изготовленных отдельных деталях.

Как посмотреть образец и не разочароваться после монтажа

1. Из комнаты. Отойдите на привычную дистанцию. Оцените, читается ли сетка как лёгкий рисунок или как тёмная плоскость.
2. На фоне окна и стены. Один и тот же образец иначе воспринимается на светлом и тёмном фоне. Сравните его в месте будущей лестницы.
3. Под углом. Посмотрите вдоль марша. Объёмные перемычки могут визуально закрывать больше просвета, чем при взгляде прямо.
4. В углу рамки. Осмотрите линию реза, окончания проволок, соединение рамки и покрытие. Не проводите рукой по необработанному краю.
5. Рядом с поручнем и ступенью. Цвет сетки согласуйте с остальными деталями, а не по отдельному маленькому выкрасу.

Сохраните фотографии выбранного образца и его обозначение в согласовании. Приложите общий вид и крупный план угла — они фиксируют разные признаки.

Почему два похожих ограждения стоят по-разному

Сравнивайте стоимость готовых секций одинаковой комплектации. В предложение могут входить только материал заполнения либо также рамки, стойки, поручень, крепления, подготовка поверхности, окраска, доставка и монтаж.

На трудоёмкость влияют число отдельных панелей, повороты, подгонка рисунка, обработка краёв и доступ к месту установки. Поэтому цена одного квадратного метра сетки не позволяет сравнить две готовые лестницы. Попросите подрядчиков перечислить включённые работы и показать одинаковые участки на чертеже.

Частые вопросы о сетчатом ограждении

Можно ли выбрать сетку только по фотографии?

По фотографии удобно выбрать направление: ромбы, квадраты, цвет и общий характер. Толщину, рельеф, край и качество покрытия лучше согласовывать по физическому образцу готовой секции.

Подойдёт ли обычная сетка для забора?

Название товара не подтверждает пригодность для лестничного ограждения. Нужны характеристики материала и проект секции с креплениями. Сравнение только по цене или похожему рисунку не заменяет эту проверку.

Сетчатое ограждение подходит для дома с детьми?

Это решают для конкретного проекта. Проектировщик проверяет всю систему, включая отверстия, края, зазоры у ступеней и возможности лазания. Сам по себе мелкий рисунок сетки не означает, что вопрос безопасности закрыт.

Можно ли заменить только заполнение существующих перил?

Сначала нужно обследовать существующую конструкцию и согласовать новое крепление. Сохранение стоек и поручня не означает, что любое заполнение можно установить без переработки узлов.

Как ухаживать за сеткой?

Получите инструкцию для конкретного покрытия. До заказа оцените доступ к обеим сторонам и углам, возможность очистки ячеек и снятия отдельной панели. Абразивы и агрессивные составы без согласования применять не стоит.

Материалы и источники

• McNICHOLS — терминология металлических сеток.
• The Expanded Metal Company — различия листа, сварной и плетёной сетки.
• Jakob Rope Systems — устройство канатной сетки Webnet.

Материал помогает выбрать внешний вид и состав задания на проект. Допустимые размеры, нагрузки и узлы для конкретной лестницы определяет проектировщик; приведённые изображения не являются рабочими чертежами.
