Край ступени формируют сразу несколько размеров: горизонтальная проступь, выступающий носик или свес, вертикальный подступенок и зазор между деталями. На фотографии они выглядят декоративными, но в проекте влияют на шаг, видимый торец, крепление и уборку. Согласовывать их нужно на разрезе в натуральной логике слоёв.
Что такое свес
Свес — часть проступи, выступающая вперёд относительно подступенка или опорной плоскости. Он может визуально делать ступень тоньше/толще и увеличивать место для носка, но не должен рассматриваться как бесплатное увеличение всей геометрии марша.
При расчёте важно различать горизонтальный шаг между носиками соседних ступеней и физическую глубину деревянной детали. Если смешать эти значения, лестница на чертеже и готовая облицовка дадут разный ритм.
Подступенок
Подступенок закрывает вертикальный просвет. Он может входить в паз, примыкать к нижней стороне проступи или отделяться теневым зазором. Узел выбирают с учётом движения древесины, доступности крепежа и видимой линии.
Закрытая лестница сильнее похожа на архитектурный объём, лучше скрывает каркас и позволяет оформить шкаф снизу. Но количество примыканий возрастает: любая неточность повторяется на всём марше.
Теневой зазор
Теневой зазор — намеренно оставленная тёмная линия между поверхностями. Он помогает визуально отделить ступень от подступенка или стены и скрывает небольшие изменения древесины. Это не случайная щель: ширина, глубина и цвет основания должны быть одинаковыми.
Слишком сложный узел без доступа превращает ремонт в разборку облицовки. Поэтому дизайнерский разрез сопоставляют с технологией монтажа.
Скругление и фаска
Острая кромка быстро повреждается и неприятна при касании. Небольшая фаска или радиус защищают край и меняют блик. Большое скругление визуально уменьшает плоскую часть проступи. Конкретный профиль согласуют на физическом образце, потому что на визуализации несколько миллиметров почти не читаются.
Как узел влияет на удобство
Американский U.S. Access Board рассматривает форму носиков в контексте доступных лестниц. Это не норматив для российского частного дома, но полезное напоминание: выступающий край не должен создавать непредсказуемый зацеп или мешать постановке стопы.
Для каждого проекта проверяют:
- повторяемость выступа;
- читаемость края при освещении;
- отсутствие острой нижней кромки;
- примыкание покрытия;
- достаточную опору детали;
- крепление без раскалывания торца.
Четыре типовых решения
| Узел | Внешний вид | Практический вопрос |
|---|---|---|
| открытая ступень без подступенка | лёгкий, просвет между ступенями | видна нижняя сторона и крепёж |

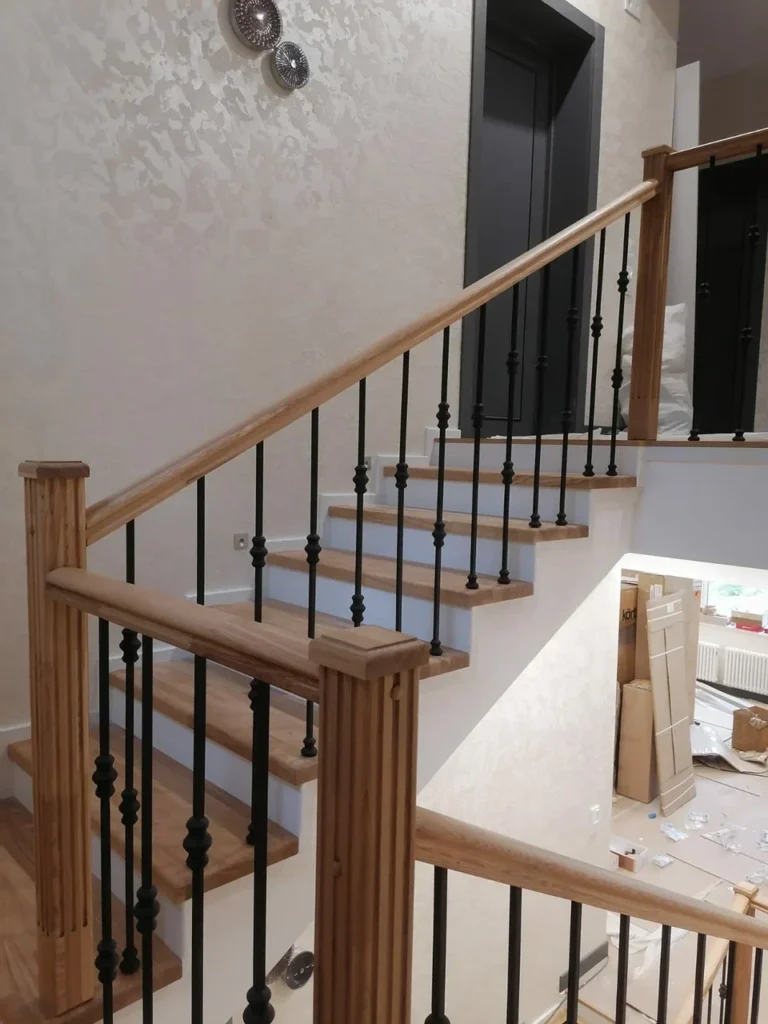

| ступень со свесом над подступенком | традиционная линия носика | повторяемость выступа и уборка угла |
| заподлицо | спокойная цельная плоскость | высокая точность стыка |
| теневой зазор | графичная тёмная линия | одинаковая ширина и доступ к монтажу |
Торец сбоку
Боковой торец можно оставить открытым, обработать в цвет ступени или закрыть деревянным щитом в цвет ступени/подступенников — это подтверждённая рекомендация эксперта МАРШ. Щит помогает собрать боковину в единую плоскость, но его толщину и примыкания предусматривают в проекте, а не приклеивают как случайную накладку.
Что должно быть на разрезе
Разрез показывает:
- основание каркаса;
- толщину ступени;
- точку крепления;
- свес относительно подступенка;
- паз, фаску или теневой зазор;
- чистовую вертикаль и боковой торец;
- связь с полом верхнего этажа.
Один такой узел полезнее десятка общих визуализаций. Он позволяет одновременно проверить геометрию, внешний вид и последовательность монтажа.
Первая и последняя ступени
У нижней ступени свес встречается с напольным покрытием и плинтусом. У верхней — с торцом перекрытия и полом второго этажа. Если повторить средний узел без адаптации, крайние подъёмы могут визуально и фактически отличаться.
Особенно внимательно проверяют пригласительную ступень. Её радиус или расширение меняют путь, но не должны создавать неожиданный выступ в проходе.
Примыкание к стене
Стена почти никогда не идеально ровная. Плотная подрезка каждой ступени подчёркивает волну, а небольшой запроектированный зазор может сделать линию аккуратнее. Его закрывают планкой, боковым щитом или оставляют как теневую линию — решение зависит от дизайна и возможности движения древесины.
Нельзя заливать случайную щель толстым слоем герметика без согласования. Цвет и эластичность меняются, а ремонт становится заметным.
Уборка и ремонт
Глубокий угол между свесом и подступенком собирает пыль. Белый подступенок под тёмной ступенью показывает следы обуви. Теневой зазор скрывает линию, но должен быть доступен для уборки.
Для ремонта важно понимать порядок сборки. Если повреждённую проступь невозможно снять без разрушения нескольких подступенков и боковины, это следует знать до выбора узла.
Вопросы на образце
- какая часть является несущей, а какая декоративной;
- где проходит крепёж;
- как обработана нижняя кромка;
- чем закрывается торец;
- как узел выглядит у первой, средней и последней ступени;
- можно ли заменить одну деталь отдельно.
Клей, саморез и скрытый крепёж
Способ фиксации выбирают вместе с материалом ступени и основанием. Клей может распределять контакт, но требует совместимых поверхностей и условий отверждения. Механический крепёж удерживает деталь и иногда облегчает замену. Часто применяется комбинация, заданная технологией производителя.
Главное — не вывести крепёж в тонкую кромку или декоративный торец. Отверстия и доступ к ним показывают на узле до изготовления каркаса.
Как согласовать цвет подступенка
Подступенок в цвет ступени собирает марш в деревянный объём. Светлый или окрашенный подступенок делает горизонтальные линии заметнее, но показывает следы обуви. Контрастный теневой зазор усиливает графику и требует одинаковой глубины.
Сравнивать варианты лучше на фрагменте из двух ступеней: один отдельный образец не показывает повторяющийся ритм.
Что считать дефектом
Заметная случайная разница свесов, острый скол, качание ступени и неоговорённая щель требуют разбирательства. Естественное различие рисунка древесины само по себе дефектом не является, если сорт и образец согласованы. Критерии приёмки лучше записать до производства.
Проект лестницы
Нужно согласовать край ступени до изготовления облицовки?
Пришлите разрез лестницы и выбранные образцы дерева. Инженер МАРШ поможет связать свес, подступенок, видимый торец и способ крепления в одном узле.
Скруглённый или прямой край ступени: как выбрать профиль
«Прямой» край на фотографии не обязательно означает необработанный острый угол. В задании нужно указать фактический профиль: обработку ребра, радиус или фаску, а также форму нижней стороны свеса.
| Вариант. | Как выглядит. | Что согласовать. |
|---|---|---|
| Визуально прямой край. | Сохраняет строгую линию и полную видимую толщину ступени. | Минимальную обработку верхнего и нижнего ребра, качество торца и покрытие. |
| Малый радиус или фаска. | Смягчает блик, но почти не меняет силуэт детали. | Размер профиля, одинаковость по всему маршу и переход на боковой торец. |
| Выраженное округление. | Делает передний край заметно мягче и визуально уменьшает плоскую часть проступи. | Полный шаблон сечения, свес, нижнюю сторону и сопряжение с подступенком. |
Выбирайте варианты на одинаковой древесине и под одним покрытием. Тёмная тонировка, выраженный рисунок волокон и разный блеск могут скрыть разницу на фотографии, которая будет заметна на готовой ступени.
На рабочем разрезе покажите не только название «скругление», но и полный контур переднего края. Отдельно задайте переход профиля на открытый боковой торец. Для забежных и пригласительных ступеней проверьте, как обработка продолжается по криволинейному участку.
Перед запуском партии сравните три контрольных фрагмента при обычном освещении интерьера. Утверждённый вариант подпишите и сохраните до приёмки. Если профиль влияет на размеры проступи, свес или положение крепежа, итоговый узел должен повторно проверить инженер.
