Коротко. Толщину деревянной ступени выбирают вместе с её опорами. Важны расстояние между ними, свесы, форма детали, порода и склейка древесины, крепление и условия в доме. Поэтому одно число в миллиметрах без чертежа не подтверждает надёжность лестницы. Ниже разбираем, какие размеры и узлы нужно проверить до заказа.
Как связаны толщина, пролёт и свес

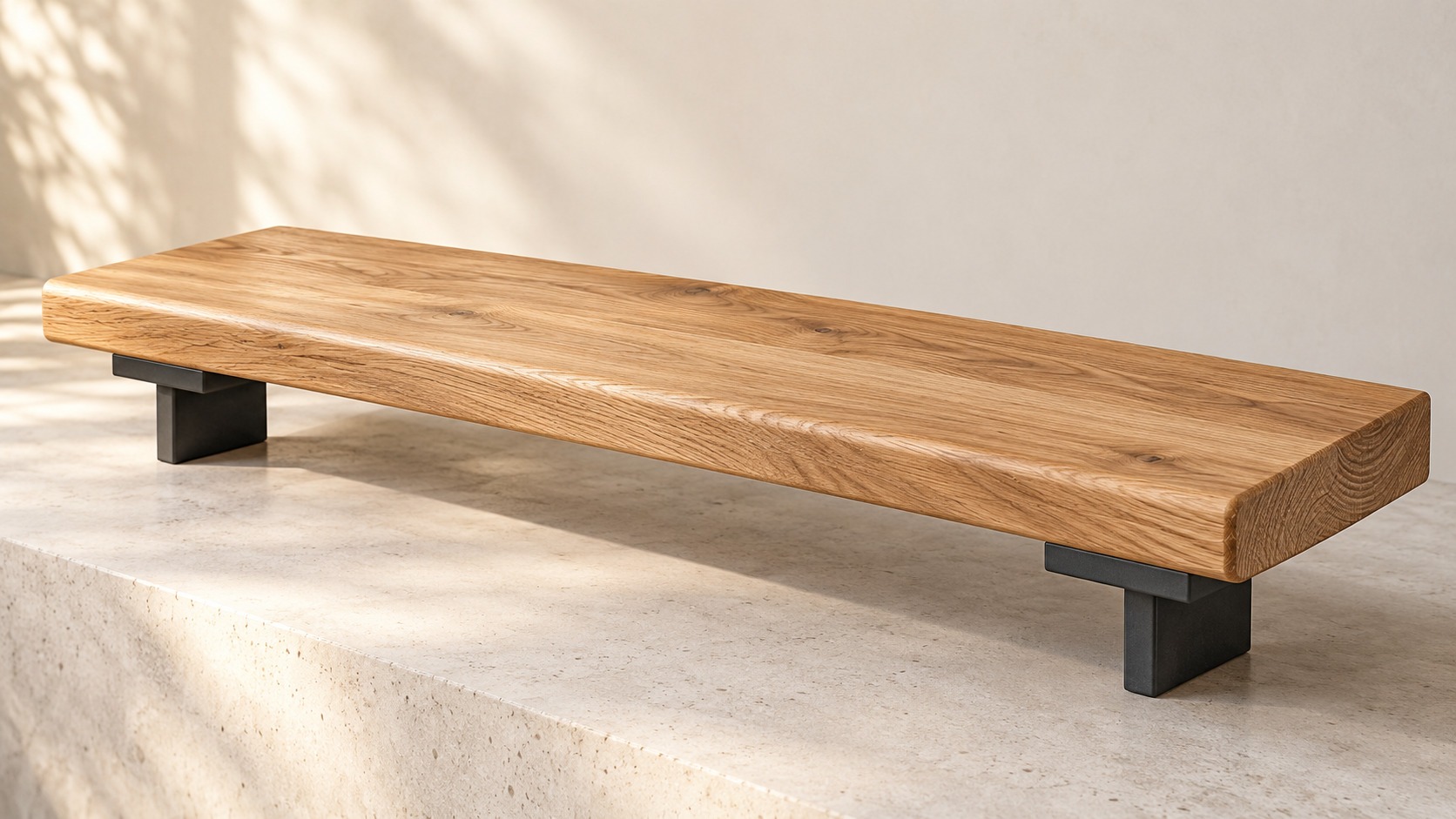

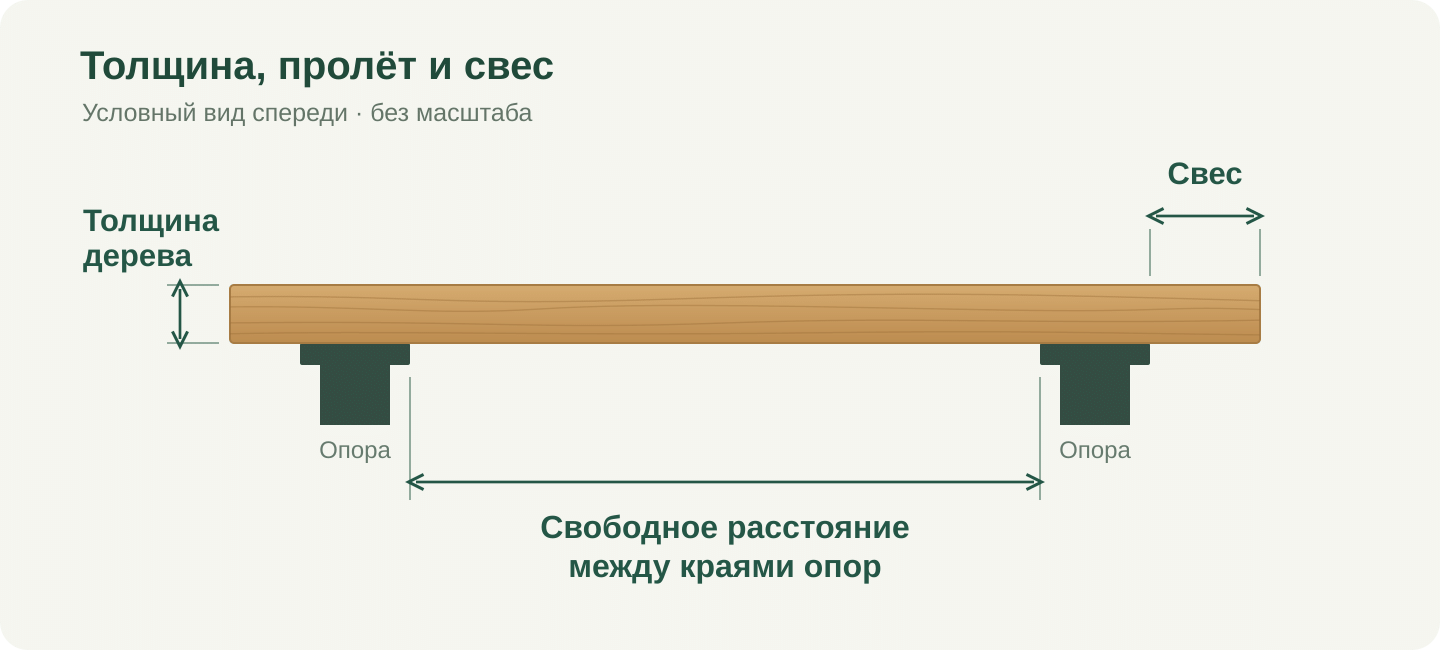

У ступени есть несколько разных размеров. Толщина — высота самой деревянной детали. Свободное расстояние между опорами — участок дерева между краями опорных площадок. Свес — часть ступени, выступающая за опору. Общая ширина лестницы не заменяет эти размеры.
При одинаковом материале, сечении и характере нагрузки увеличение пролёта усиливает изгиб и прогиб. Увеличение толщины повышает жёсткость, но не устраняет шаткую рамку, неправильное опирание или слабый узел крепления. Уменьшая расстояние между опорами, нужно одновременно проверять, не выросли ли боковые свесы.
Конструктор проверяет и прочность, и деформации. На чертеже ему нужны размеры опорных площадок, расстояния и вылеты; расчётный пролёт он принимает по принятой схеме. Для сравнения коммерческих предложений достаточно попросить этот чертёж и фактическое сечение ступени.
Какие размеры нельзя смешивать
В разговоре словом «толщина» иногда называют разные вещи:
- фактическую толщину деревянной заготовки;
- видимую высоту переднего торца;
- общий габарит ступени вместе со скрытой металлической опорой;
- декоративное утолщение кромки;
- толщину облицовки поверх бетонного или закрытого металлического основания.
Например, массивный передний торец может быть сформирован профилем кромки, но это не доказывает, что вся ступень имеет такой же несущий слой. В спецификации лучше разделить фактическую толщину дерева, обработку торца и скрытые элементы каркаса.
Подробнее: Wood Handbook, глава 9: влияние нагрузки, геометрии и опирания на деформации.
Сначала определяют схему опирания
На бетонном основании дерево работает иначе, чем над пустым пространством. А под словом «металлокаркас» могут скрываться сплошная площадка, рамка по контуру или узкий кронштейн. Важен именно контакт опоры с деревянной деталью.
| Как опирается ступень | Что меняется в расчёте | Что показать на чертеже |
|---|---|---|
| Сплошное основание | дерево работает преимущественно как облицовка, но важны клей, влажность и ровность основания | контур основания, способ фиксации и компенсационные зазоры |
| Рамка под ступенью | нагрузка передаётся по нескольким сторонам | профиль рамки, свободные участки и точки крепления |
| Две боковые опоры | критично расстояние между опорами и поведение середины ступени | чистый пролёт и опорные площадки |
| Центральный монокосоур с кронштейном | важны ширина кронштейна, боковой вылет и кручение | геометрия металлической опоры и свесы дерева |
| Консольная схема | ступень и скрытый узел рассматриваются как единая система | узел заделки, расчёт и способ контроля монтажа |
Эта таблица не назначает размер. Она показывает, почему фотография торца без каркаса не позволяет проверить ступень.
Прямые и забежные ступени проверяют отдельно
Прямая ступень имеет повторяющуюся форму, поэтому её опоры можно сравнивать по всему маршу. Забежная ступень расширяется к внешнему краю и сужается к внутреннему. У неё другой контур, и расстояние до опоры меняется по ширине.
Для забежного блока на проекте отдельно показывают форму каждой детали, границы металлической опоры, направление движения и места крепления. Нельзя автоматически перенести решение прямого марша на широкий внешний угол забежной ступени.
Фотографии реального проекта МАРШ с Г-образным поворотом показывают, насколько различаются контуры прямых и забежных дубовых деталей. Они являются примером выполненной геометрии, но не универсальным чертежом для другого дома.
Реальный пример: что доказывает фотография
В карточке МАРШ опубликована Г-образная лестница на монокосоуре с забежными ступенями из дуба. На снимках видны торцы, свесы, прямые и поворотные ступени, а также центральный металлический каркас.
По этим фотографиям можно оценить пропорции и внешний вид паркетной склейки. Нельзя определить скрытое крепление, расчётный пролёт или назначить толщину для другого проекта. Для этого нужны чертёж каркаса, ведомость деревянных деталей и подтверждение инженера.
Посмотреть все ракурсы проекта →
Ещё три фотографии этого проекта
Порода, склейка и влажность влияют на результат
Твёрдость поверхности и жёсткость всей ступени — разные характеристики. Первая связана с сопротивлением вмятинам, вторая — с деформацией под нагрузкой. Название породы само по себе не задаёт ни допустимый пролёт, ни готовую толщину.
Для несущей детали важны качество древесины, сучки, трещины и наклон волокон. У древесины разные свойства вдоль и поперёк волокон. В обычной прямой ступени, которая перекрывает расстояние между боковыми опорами, продольное направление ламелей и волокон согласуют с работой детали на этом пролёте. Для забежных и консольных элементов схему проверяют отдельно.
Дуб, ясень, лиственницу и сосну выбирают также по рисунку, стойкости поверхности и бюджету. Подробное сравнение приведено в статье «Какое дерево выбрать для ступеней лестницы». Бук МАРШ сейчас не применяет для ступеней: это производственная рекомендация компании, а не запрет на использование бука в лестницах.
Подробнее: Wood Handbook, глава 5: свойства, направления волокон и особенности древесины.

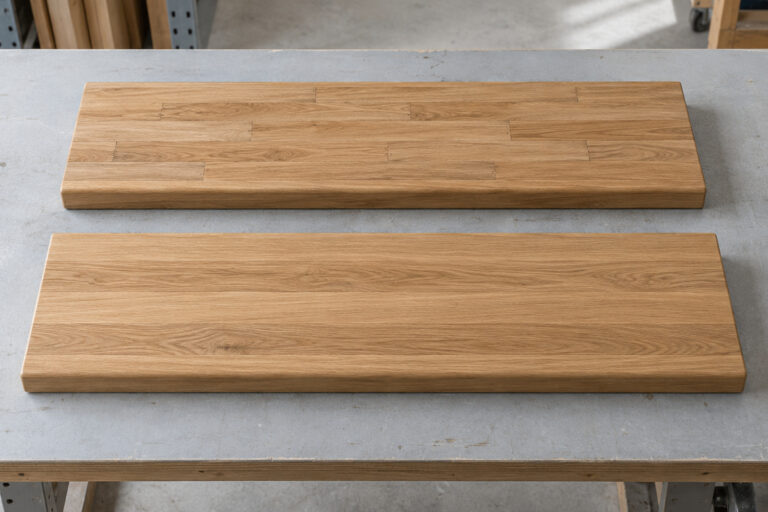

Цельноламельная и паркетная склейка

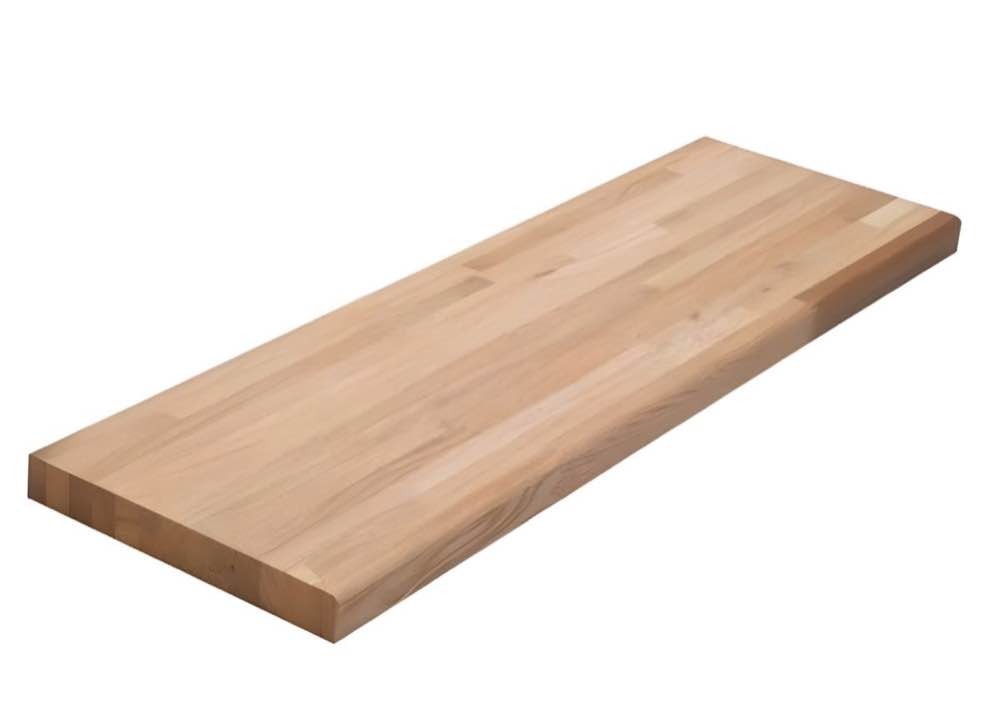

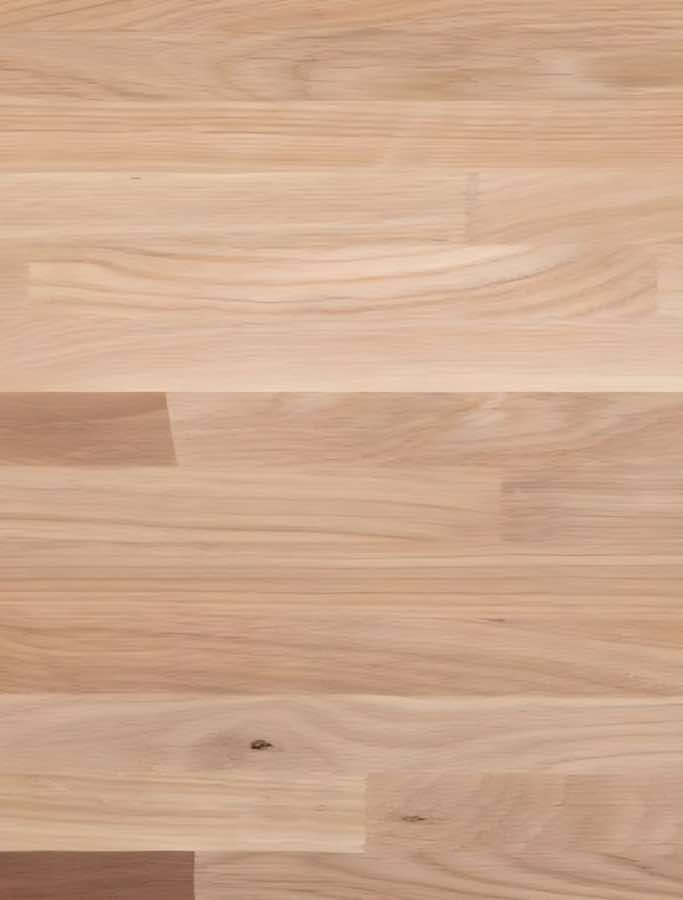

Цельноламельная ступень собрана из длинных ламелей без сращивания по длине. В сращённой, или паркетной, склейке ламели набраны из более коротких участков. Поперечные стыки расположены со смещением, а волокна соседних участков сохраняют продольное направление.
Оба варианта могут быть изготовлены из массива одной породы. По рисунку нельзя установить несущую способность: важны сами ламели, геометрия соединений, клей и качество склеивания. Мебельный щит без подтверждённых характеристик нельзя автоматически считать готовой несущей ступенью.
Посмотреть существующие иллюстрации двух видов склейки
Подробнее: Wood Handbook, глава 10: клеевые соединения и условия их работы.
Влажность меняет геометрию древесины
Древесина обменивается влагой с воздухом и меняет размеры. В актуальной главе Wood Handbook Лаборатории лесных продуктов USDA отдельно рассматриваются сушка, контроль влажности, хранение и размерные изменения материала.
Размерные изменения обычно заметнее поперёк волокон, чем вдоль. Склейка и защитное покрытие не превращают древесину в неподвижный материал. Влажность при изготовлении, хранении и эксплуатации согласуют с производителем.
Для лестницы это означает три практических шага. Заготовки должны быть подготовлены для условий эксплуатации. Готовые ступени нельзя надолго оставлять в сыром неотапливаемом доме без согласования с производителем. После монтажа в помещении поддерживают режим, для которого изготовлены дерево, клей и покрытие.
Избыточная толщина не отменяет эти условия. Массивная деталь тоже может изменить геометрию, если её хранить и эксплуатировать в неподходящей среде.
Подробнее: Wood Handbook, глава 13: сушка, хранение и контроль влажности.
Крепление, пазы и ограждение согласуют заранее
Крепёж должен удерживать ступень по предусмотренной схеме и при этом учитывать движение древесины. Слишком близкое к кромке отверстие, случайный саморез или жёсткая фиксация без проектного решения способны создать трещину или скрип.
Паз под подсветку, выборка снизу и отверстие уменьшают рабочее сечение или меняют передачу усилий. Важно знать остаточную толщину дерева в этом месте. Случайно удлинить крепёж или увеличить количество саморезов без проверки узла — плохой способ компенсировать недостаток опоры.
До изготовления деревянных деталей проверяют:
- где находятся металлические площадки и отверстия;
- какая сторона ступени остаётся видимой снизу;
- где проходят крепления ограждения;
- есть ли подсветка, кабель или паз;
- как оформляются передняя и боковые кромки;
- можно ли снять отдельную ступень для ремонта.
Стойка ограждения, закреплённая через дерево, требует отдельного узла. Нельзя считать, что увеличение толщины автоматически решает вопрос передачи усилий от ограждения.
Подробнее: Wood Handbook, глава 8: крепёж с учётом свойств и размерных изменений древесины.
Что проверить при заказе и до монтажа
Фраза «ступени из дуба» оставляет слишком много неизвестного. В приложении к договору или спецификации желательно указать:
- породу и сорт древесины;
- цельноламельную или паркетную склейку;
- фактическую толщину прямых и забежных деталей;
- размеры после чистовой обработки;
- форму кромки и видимый торец;
- тонировку и защитное покрытие по образцу;
- допустимые особенности рисунка и сучков;
- схему опирания и крепления;
- условия хранения до монтажа;
- узлы ограждения и подсветки.
Если для разных участков лестницы предусмотрены разные детали, это должно быть видно в ведомости, а не объясняться устно после доставки.
Как осмотреть ступени до монтажа
Несколько деталей раскладывают рядом при одинаковом освещении. Проверяют соответствие образцу, рисунок склейки, торцы, обработку кромок и нижнюю сторону, если она останется открытой. Прямые ступени сравнивают между собой, а забежные — с маркировкой и чертежом.
Затем ступень примеряют к предназначенной для неё опоре. Она должна ложиться по проектной схеме без случайных клиньев и качания. Отверстия в дереве и металле должны соответствовать согласованному узлу; подгонка на месте не должна менять расчётную геометрию без разрешения конструктора.
Главный вопрос подрядчику: «Покажите, как выбранная толщина связана с опорами именно нашей лестницы, включая забежные ступени, свесы и крепление ограждения».
Частые вопросы
Можно ли выбрать толщину по таблице из интернета?
Только если совпадают исходные данные и область применения таблицы. Число без схемы опор, характеристик заготовки, нагрузки и проверки деформаций не является обоснованием для вашей лестницы.
Толстая ступень исправит любую проблему опирания?
Нет. Важны консольные участки, расположение опор и крепления. Толщина не заменяет проверку всей конструкции.
Видимый толстый торец равен несущей толщине дерева?
Не всегда. Его могут формировать профиль кромки или конструкция детали. В спецификации фактическую толщину отделяют от внешнего оформления.
Нужно ли учитывать крепление стойки ограждения?
Да. Отверстие и локальную нагрузку согласуют с опиранием и креплением ступени. Эти узлы нельзя проектировать независимо.
Короткий вывод
Толщину деревянной ступени выбирают после схемы опирания, а не вместо неё. Порода, склейка, форма, влажность, свесы и крепление ограждения дополняют расчёт. Если подрядчик называет одно число без вида снизу и чертежа опор, попросите показать весь узел: именно он объясняет, почему ступень должна иметь выбранный размер.
Технические пояснения опираются на главы 5, 8, 9, 10 и 13 Wood Handbook. Это справочник по свойствам древесины, а не российская норма для назначения толщины ступени. Требования проекта определяет конструктор с учётом применимых норм и назначения лестницы. Источники и нормативы по лестницам.
