Красивое изображение помогает выбрать лестницу, но само по себе не объясняет, как её изготовить и установить. В проекте нужны три вида информации: внешний вид и расположение, данные для производства, привязки к вашему дому. Они могут находиться в разных файлах или в одной инженерной модели — проверять нужно содержание и согласованную версию, а не расширение файла.
Эта инструкция поможет владельцу дома разобраться в полученном комплекте: что спросить у проектировщика, что проверить самому и какие вопросы передать специалисту. Она не заменяет расчёт конструкции и проверку узлов.

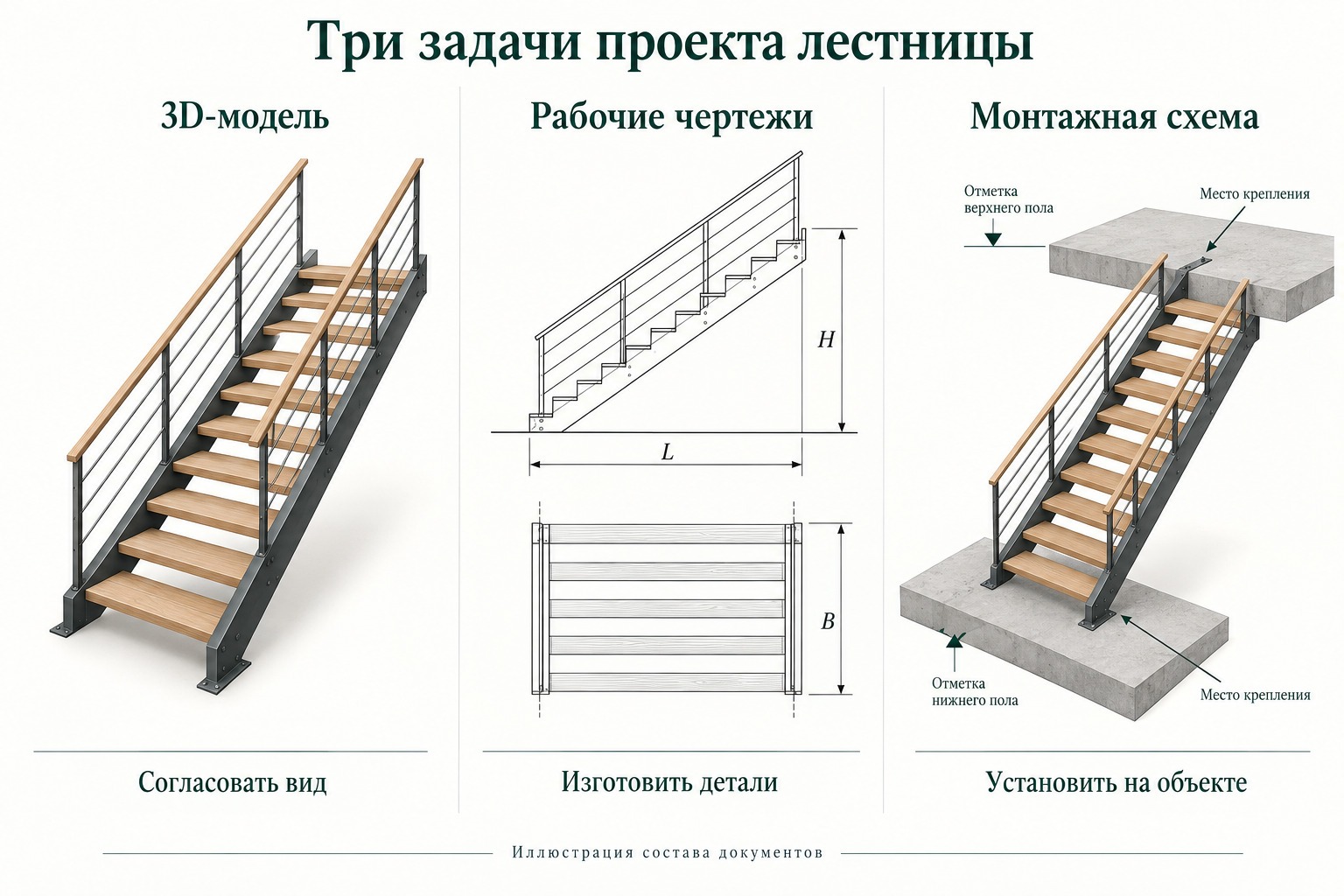

Какие документы нужны на каждом этапе
До заказа уточните, что подрядчик называет «проектом». Это может быть изображение для обсуждения формы, набор чертежей для цеха или комплект с деталировкой и монтажными привязками. Слово одно, результат разный.
| Материал | На какой вопрос отвечает | Что проверить заказчику | Чего он сам по себе не подтверждает |
|---|---|---|---|
| Визуализация | Как лестница будет выглядеть в помещении? | Направление подъёма, отделку, положение ступеней и ограждений | Размеры скрытых деталей, пригодность оснований, несущую способность |
| Инженерная 3D-модель | Из каких элементов состоит изделие и как они расположены? | Назначение модели, состав данных, статус и способ передачи | Что все экспортированные чертежи обновлены и допущены к работе |
| Рабочие чертежи и спецификации | Какие детали и сборки изготовить? | Состав комплекта, обозначения элементов, версии листов | Готовность помещения к установке |
| Монтажная информация | Куда и как установить предусмотренные элементы на объекте? | Привязки, отметки, опоры, границы работ и порядок передачи | Пригодность неизвестной стены или перекрытия без обследования |
Объём документов зависит от конструкции и технологии. Для одной лестницы понадобятся отдельные листы деталей, для другой часть производственных данных передают из модели. Требование «обязательно десять листов» ничего не говорит о полноте. Полезнее спросить, сможет ли следующий исполнитель выполнить свою часть, не угадывая недостающие размеры и соединения.
Практический первый шаг — попросить перечень выдаваемых материалов. Напротив каждого пункта должны быть понятны адресат, формат и назначение: заказчику для согласования, цеху для изготовления или монтажникам для работы на объекте. Если изготовление, отделка и ограждения выполняются разными подрядчиками, отдельно определите, кто связывает их решения в общий проект.
Как проверять 3D-модель лестницы
Начните с полного маршрута. У лестницы есть подход к первой ступени, подъём, поворот и выход на этаж. Один красивый ракурс может скрыть неудобную дверь, край перекрытия или незакрытый участок проёма. Попросите общий вид сверху и сбоку, затем несколько видов из помещения.
- Сверьте помещение. Есть ли в модели фактический проём, перекрытие, стены и двери? Отмечены ли будущие перегородки и отделка? Модель лестницы на белом фоне ещё не показывает, как она расположится в доме.
- Пройдите путь взглядом. Найдите начало марша и место выхода. Посмотрите, где открываются двери и куда человек поворачивает после подъёма. Важные расстояния подтвердите на плане, а не впечатлением от перспективы.
- Просмотрите открытые края. Ограждение должно быть показано там, где оно предусмотрено проектом, включая площадки и край проёма. Разрыв у выхода и секция, перекрывающая проход, требуют отдельного объяснения проектировщика.
- Разделите каркас и отделку. Уточните, что именно показано: металл до обшивки или готовая лестница со ступенями, подступенками и покрытиями. Габариты основы и законченного изделия не следует считать одинаковыми без проверки.
- Запишите, что согласовываете. Например, форму, направление поворота, материал ступеней и рисунок ограждения. Инженерные решения должны пройти отдельную проверку ответственного специалиста.
У технической модели уточните, входят ли в неё реальные детали, материалы, соединения и сведения для изготовления. Она может служить источником производственных данных. Но наличие модели не делает любой её снимок рабочим документом.
Не снимайте размеры линейкой с изображения на экране. Перспектива, масштабирование и обрезка меняют видимые расстояния. Если от параметра зависит решение, попросите размер на соответствующем виде или пояснение размерной цепочки.
Что показывает реальная лестница. На фотографии готовой лестницы МАРШ можно рассмотреть деревянные ступени, металлическую основу, поворот и ограждение. Именно такие видимые решения удобно обсуждать по модели. Скрытые крепления и расчёт по фотографии не определяют. Фотография служит примером исполнения, а не доказательством того, что это решение подходит к вашему проёму.
Как читать рабочие чертежи и проверить комплект для цеха
Чертежи связывают общий вид с конкретными деталями. Начните с обозначения изделия, состава листов и версии. Затем найдите план и разрез, а уже после переходите к деталям и узлам. Так проще заметить, когда отдельный лист относится к другому варианту лестницы.
На плане ищут расположение лестницы в горизонтальной плоскости: границы проёма, положение маршей, поворот, площадку, направление движения и соседние двери. Размер проёма и размер каркаса должны быть различимы. Если подписано только одно число, уточните, между какими точками его измерили.
На разрезе смотрят положение лестницы по высоте: уровни этажей, ступени, площадки и перекрытие. Должно быть понятно, где черновое основание, где будущий чистовой пол, а где металлическая опора под ступень. Проход под перекрытием проверяет проектировщик по своей расчётной схеме; по одной фотографии или произвольной вертикальной линии его не подтверждают.
В деталировке и узлах раскрывают элементы, которые общий вид не объясняет. Обозначение детали должно связываться со сборкой и спецификацией. Если на общем листе есть ссылка на узел, найдите этот узел в комплекте. Не считайте его согласованным только потому, что рядом нарисована похожая деталь.
Последовательность проверки перед передачей в цех:
- Откройте перечень листов и убедитесь, что все перечисленные материалы доступны и читаются в полном размере.
- Сверьте исходные данные с замерным листом: проём, уровни, существующие элементы и будущие слои отделки. Неизвестные сведения должны быть выделены, а не заполнены догадкой.
- Найдите размеры маршей и площадок. Уточните, относится размер к металлу, готовой ступени или свободному проходу после ограждения.
- Проверьте, можно ли сопоставить число подъёмов, отдельные ступени и выход на этаж. Верхний пол может завершать подъём без отдельной деревянной детали; это должно быть ясно из проекта.
- Найдите материалы и состав изделия. Если заказан каркас с временными ступенями, а ограждение будет позже, комплект должен отражать именно этот состав и границы этапов.
- Проследите ссылки на сложные узлы и перечень деталей. Не пытайтесь самостоятельно назначить анкеры, толщины металла или сварные соединения вместо недостающего проектного решения.
- Уточните, кто проверил комплект перед выпуском и какие вопросы ещё открыты. Сам факт отправки файла в мессенджер не означает допуска в производство.
В базе знаний МАРШ перед передачей проекта в цех отдельно выделены материалы существующих элементов, размеры проёма и каркаса, высотные отметки, сложные узлы и распределение работ. Для заказчика это превращается в простое правило: рядом с геометрией должны быть исходные данные дома и понятный состав заказа.
Пример по фотографии каркаса. До обшивки видны металлические элементы поворота и опоры ступеней. В документах для такой конструкции нужно найти соответствующую геометрию и обозначения деталей. Когда дерево закроет металл, выяснять, какое именно решение предполагалось, станет сложнее. Фотография другого проекта помогает понять вопрос, но не заменяет листы вашей лестницы.
Подробный разбор плана, разреза и размерных цепочек есть в статье «Как читать чертёж лестницы».
Что должно быть понятно по монтажной схеме
Производственный лист описывает изделие. Монтажная информация связывает его с конкретным местом: на какие основания опирается конструкция, на каких отметках стоит, где соединяются секции и какие условия должны быть подготовлены на объекте.
| Блок монтажной информации | Что должно быть понятно | Что спросить, если сведений нет |
|---|---|---|
| Положение в помещении | Привязки к согласованным ориентирам и направление установки | От какой стены, оси или границы проёма выставляется конструкция? |
| Высотные отметки | Принятые уровни основания, чистового пола и элементов лестницы | К какому уровню относится каждая отметка и учтена ли отделка? |
| Опоры и примыкания | Предусмотренные основания и ссылки на проектные узлы | Какие данные об основаниях проверены и кто подтвердил решение? |
| Секции и соединения | Какие элементы приходят отдельно и где собираются | Где находятся обозначения секций и соответствующие узлы? |
| Условия работ | Доступ, занос, допустимость работ на месте, защита отделки | Что нужно подготовить до приезда бригады и кто это делает? |
| Приёмка этапа | Что проверяют до закрытия узлов отделкой | Какими документами фиксируется результат? |
Перед монтажом полезно пройти такую последовательность:
- Сверить объект с исходными данными. Если после замера изменились полы, стены, проём или перегородки, сообщите об этом до установки. Даже локальное изменение может затронуть соседние решения.
- Подтвердить готовность оснований. Материал и состояние стены или перекрытия должны быть известны ответственному специалисту. Надпись «крепить к стене» без понятного проектного узла оставляет важный вопрос нерешённым.
- Проверить маршрут доставки. Габариты секций сопоставляют с дверями, поворотами и доступом к месту сборки. Сам заказчик может собрать фотографии и размеры маршрута, но способ переноса и подъёма назначают исполнители.
- Определить границы работ. Кто готовит основание, переносит коммуникации, защищает отделку и выполняет последующую обшивку? Эти договорённости лучше зафиксировать до приезда монтажников.
- Уточнить контроль после установки. Что проверяют до установки ступеней и какие узлы должны оставаться доступными? Приёмку проводят по согласованному проекту, а не по сходству с визуализацией.
На фотографиях одного П-образного проекта МАРШ показаны монтаж металлического каркаса и следующий этап со ступенями. Это помогает увидеть разницу между основой и отделкой. По снимкам нельзя восстановить монтажный порядок, способ анкеровки или временные мероприятия — для этого нужен комплект именно этого объекта.
Подготовку оснований и сведений для монтажников разбирает статья «Как подготовить проём и перекрытие под лестницу».
Как согласовать изменения и не отправить старую версию
Распространённый организационный риск — разные участники работают по разным файлам. Модель изменили, картинку обновили, но в папке цеха остался прежний PDF. Или заменили материал ступеней, а высотные отметки и узел выхода ещё относятся к старому варианту.
Используйте понятную последовательность передачи:
- Опишите изменение: что было, что требуется теперь и почему. Приложите фотографию или ссылку на конкретный лист, если речь об объекте.
- Проектировщик определяет, какие части комплекта затронуты. Заказчик не выбирает самостоятельно, что достаточно исправить «только на картинке».
- Получите перечень изменённых материалов и действующее обозначение версии. Уточните, есть ли незакрытые вопросы.
- Согласуйте изменения, относящиеся к вашему выбору. Инженерную часть проверяет ответственный специалист.
- Передайте действующий комплект всем исполнителям. Предыдущие версии сохраняют для истории, но выводят из папки материалов для работы.
- Получите подтверждение, что цех и монтажники получили новые файлы. Если изготовление уже началось, отдельно выясните, как изменение влияет на выполненные детали и дальнейшие работы.
Пример без привязки к клиентскому объекту. После согласования обнаружили, что будущая отделка верхнего пола отличается от принятой в проекте. Недостаточно заменить подпись на визуализации. Проектировщик должен проверить высотные отметки, стык верхней ступени и затронутые детали, затем выпустить согласованный комплект. Конкретный способ исправления зависит от стадии заказа.
Работу со статусами поддерживают и системы проектирования. Например, в официальной документации Tekla Structures описаны признаки изменения деталей, связанного чертежа и уже выпущенного листа. Для заказчика вывод практический: наличие модели не означает, что каждый ранее отправленный файл соответствует ей сейчас.
Если изменились исходные данные дома, порядок действий описан в статье «Изменения после замера: когда нужен пересчёт».
Чек-лист перед запуском производства и монтажа
Это проверка комплектности и согласованности, доступная заказчику. Она помогает сформулировать вопросы, но не заменяет инженерный допуск.
- Объект, вариант конструкции и состав заказа одинаковы в модели, чертежах и спецификациях.
- Важные размеры относятся к понятным точкам и элементам; проём, каркас и готовая лестница различимы.
- Чистовые уровни и будущая отделка указаны, неизвестные данные перечислены отдельно.
- Начало, поворот и выход на этаж показаны; двери и ограждения можно сопоставить с планом.
- Сложные узлы имеют обозначения и доступны в комплекте.
- Монтажные привязки относятся к фактическим основаниям объекта, а не к условному помещению.
- Указаны действующая версия, статус передачи и ответственные проверки.
- Состав выдачи и работ совпадает с договорённостями; понятно, что делает каждый подрядчик.
- Цех и монтажники подтвердили получение актуальных материалов.
Если нашли несовпадение, отправьте проектировщику оба значения, названия файлов и номера листов. Не усредняйте размеры и не просите монтажника «выбрать по месту» без согласованного решения. Ответ должен закрывать противоречие в документах, которыми будут пользоваться исполнители.
Для следующего этапа используйте проверку проекта перед производством: там разобрано, какие вопросы закрыть до изготовления деталей.
Частые вопросы
Можно ли заказать лестницу по одной 3D-модели?
Это зависит от содержания модели и технологии исполнителя. Инженерная модель может передавать производственные данные. Но картинка или файл для просмотра не подтверждают, что необходимые детали, материалы и соединения определены. Попросите назвать, из каких данных цех изготовит изделие и каким комплектом будут пользоваться монтажники.
Обязательно ли заказчику получать исходный CAD-файл?
Формат и состав выдачи согласуют при заказе проектирования. Для проверки внешнего вида и размеров может использоваться PDF и просмотр модели; для другого исполнителя могут понадобиться дополнительные форматы. Уточните это до оплаты этапа. Само наличие редактируемого файла не подтверждает полноту и статус проекта.
Сколько листов должно быть в проекте лестницы?
Универсального числа нет. Важны конструкция, технология изготовления и содержание комплекта. Перечень должен позволять найти общую геометрию, детали, материалы, узлы и необходимую монтажную информацию. Несколько подробных взаимосвязанных листов могут быть полезнее большого альбома повторяющихся изображений.
Нужно ли согласовывать цвет и крепления одновременно?
В одном обсуждении можно рассмотреть оба вопроса, но результат согласования должен различать выбор отделки и инженерное решение. Заказчик подтверждает свои пожелания; пригодность конструкции, оснований и соединений проверяют ответственные специалисты. Утверждение цвета не должно выглядеть как подтверждение всех узлов.
Почему на фотографии готовой лестницы нельзя проверить проект полностью?
Фотография показывает видимые элементы и помогает обсудить исполнение. Она не раскрывает все размеры, скрытые соединения, свойства основания и историю изменений. Для проверки комплектности нужны документы именно этой лестницы. Чужой объект можно использовать как референс, но не как монтажную инструкцию.
Что делать, если на плане и разрезе разные значения?
Зафиксируйте номера листов, версии и значения, затем запросите разъяснение у проектировщика. Возможно, размеры относятся к разным элементам; возможно, один лист устарел. До ответа нельзя выбирать удобный вариант для изготовления. Результатом должен быть понятный актуальный комплект или официальное пояснение к нему.
Кто отвечает за пригодность стены и выбор креплений?
Этот вопрос необходимо определить в составе проектирования и монтажных работ. Заказчик передаёт известные сведения об объекте, а ответственным специалистам нужны проверенные исходные данные и проектное решение. Если материал или состояние основания неизвестны, это отмечают как открытый вопрос, а не заменяют выбором крепежа по похожему фото.
Что отправить для первого разговора о проекте?
План помещения, фотографии проёма с обоих этажей, сведения о будущей отделке пола и пожелания к лестнице. Если проект уже есть, приложите полный комплект, перечень версий и свои вопросы. Так можно определить, каких исходных данных не хватает и какой следующий этап нужен.
