Чтобы понять, как читать чертёж лестницы, воспринимайте его не как набор отдельных картинок, а как один согласованный комплект. Общий вид помогает понять конструкцию, разрез отвечает за высоты и ступени, план — за положение лестницы в доме, а отдельные листы уточняют ограждение, косоуры и крепления. Если цифры на двух листах относятся к разным версиям проекта, каждый лист может выглядеть убедительно, но изготовить по такому комплекту правильную лестницу невозможно.
Ниже разберём шесть страниц из реальной проектной работы МАРШ. Все размеры относятся только к изображённым вариантам и служат примером чтения чертежа, а не универсальными требованиями для любой лестницы.
Общий вид: понять конструкцию, но не утверждать размеры
На аксонометрии видно, что лестница прямая, выполнена на двух металлических косоурах, имеет верхнюю площадку и ограждение с ригелями. Здесь же показано окружение: перекрытие, стена, дверь и зона подхода. Такой лист удобен для первого разговора, потому что заказчик, проектировщик и монтажник видят одну конструкцию.
На этом же листе есть два конкретных указания: крепление к перекрытию через пластину толщиной 5 мм и крепление к стене через швеллер 320. Это решения данного проекта. Их нельзя переносить на другой дом без проверки материала стены, перекрытия, расчётной схемы и выбранных анкеров.
Основной разрез: где искать высоту, шаг ступеней и угол
Разрез показывает лестницу сбоку. На приложенном листе указаны общая вертикальная отметка 3405 мм, размер 2680 мм между выбранными горизонтальными уровнями, горизонтальные участки 2950 и 1030 мм, подъёмы по 223 мм, проступи по 220 мм и угол 44,4°. Цифру нужно читать вместе с выносными линиями: только они показывают, между какими точками сделано измерение.
Справа нанесены размеры 1860 мм до контрольной точки и 2074 мм до другой линии. По одному числу нельзя решить, что это гарантированный свободный проход. Сначала проверяют начальную и конечную точки размера, толщину перекрытия и положение человека на линии движения.
Порядок чтения разреза
- Найдите уровни чистых полов первого и второго этажей.
- Определите, сколько подъёмов соединяет эти уровни.
- Проверьте высоту каждого подъёма и глубину проступи.
- Найдите край перекрытия и контрольный просвет над линией движения.
- Сверьте верхнее и нижнее примыкание с отдельными узлами.

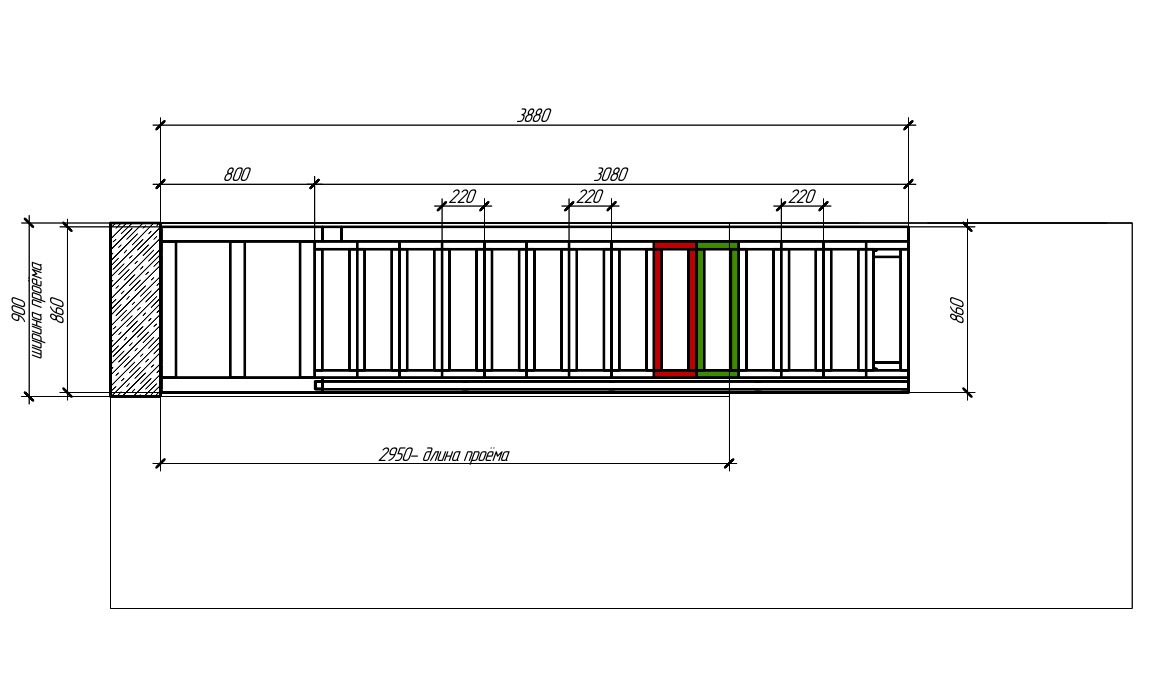

План: как лестница расположена относительно проёма и стен
План — это вид сверху. На нём легче всего проверить, занимает ли лестница предусмотренное место и не конфликтует ли с проёмом. На листе указаны общая длина 3880 мм, участки 800 и 3080 мм, длина проёма 2950 мм, ширина марша 800 мм и ширина проёма 860 мм. Размер 900 мм относится к другой паре линий, поэтому подменять им ширину марша нельзя.
Разница между 800, 860 и 900 мм не является автоматической ошибкой. Один размер может описывать полезную ширину, другой — границы проёма, третий — внешний габарит или строительную привязку. Ошибка появляется, когда на листе непонятно, к каким линиям относится число или когда эти линии не совпадают с обмером.

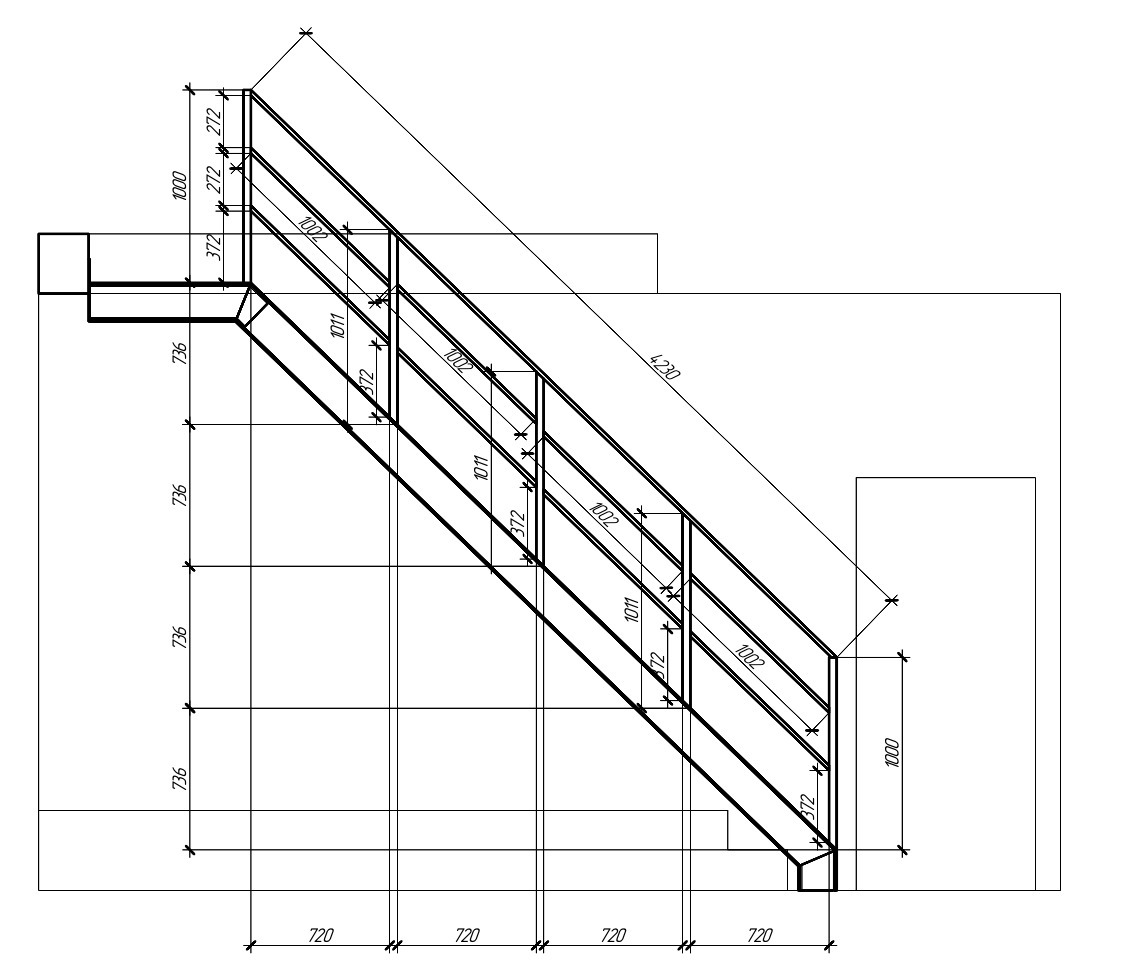

Отдельный лист ограждения: стойки, секции и верхнее примыкание
Ограждение нельзя добавлять в проект в самом конце. Стойки занимают место на каркасе, а отверстия, пластины и усиления удобнее предусмотреть до изготовления металла. На приложенном листе видны высота 1000 мм, положение стоек, горизонтальные участки по 720 мм и размеры отдельных наклонных секций.
Перед согласованием нужно понять, от какой поверхности отложена высота, где начинается поручень, как он заканчивается у площадки и не попадают ли стойки в места крепления ступеней. Расстояния, нанесённые в вертикальной проекции, нельзя без проверки принимать за фактический просвет между наклонными элементами.

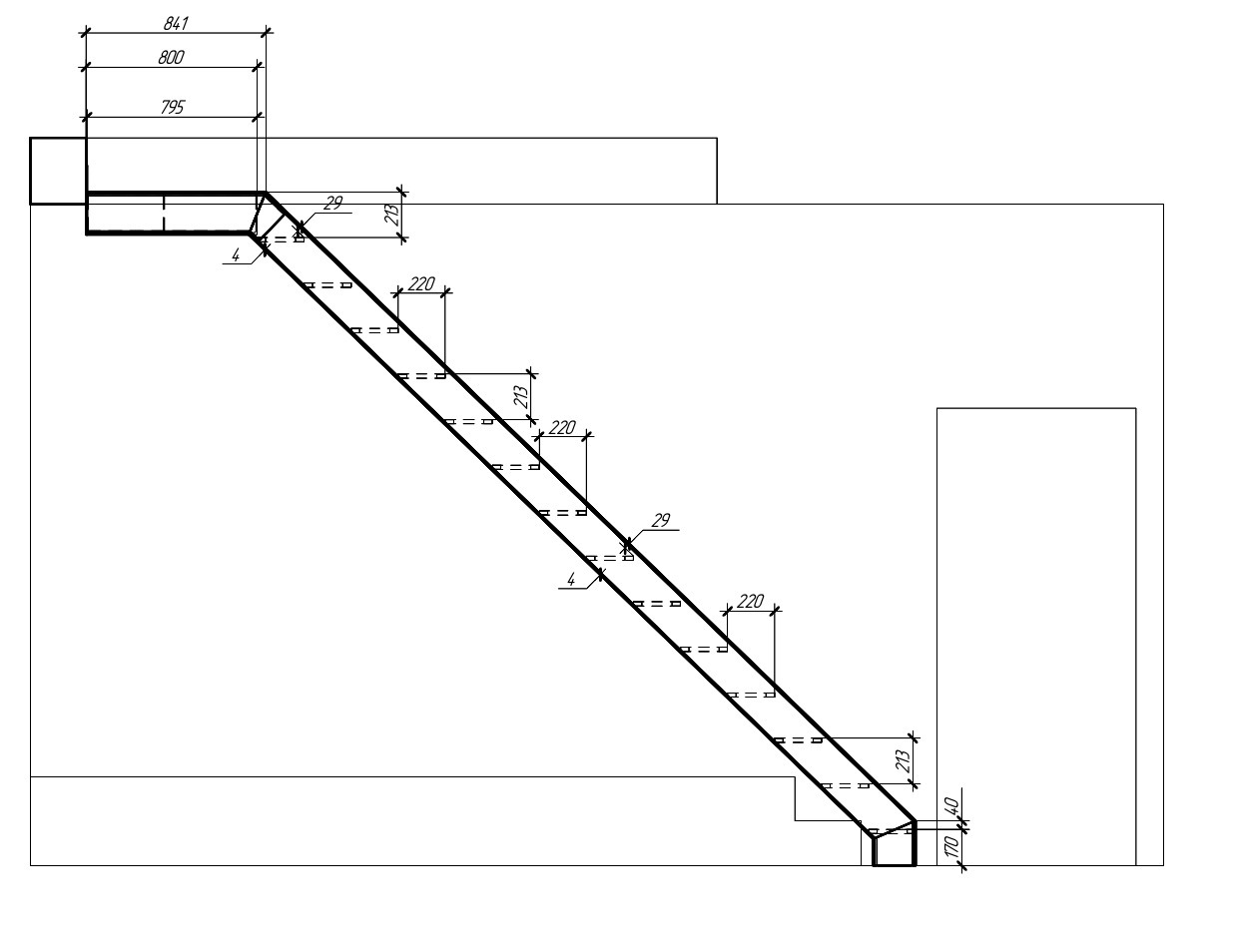

Конструктивный разрез: повторяющиеся размеры и крайние узлы
Общий разрез отвечает за компоновку, а конструктивный — за изготовление деталей. На следующем листе отдельно показаны косоуры, места опирания ступеней, верхнее примыкание и нижняя опора. Повторяются размеры 273 и 220 мм; у верхней части стоят размеры 841, 800 и 795 мм. Они относятся к разным линиям, поэтому их нельзя складывать или взаимозаменять без расшифровки.
Числа 29 и 4 возле опор показаны без полноценной спецификации в приложенном фрагменте. По изображению нельзя надёжно определить, что именно они описывают. Название детали, материал и толщина должны подтверждаться обозначением на листе или спецификацией, а не догадкой.

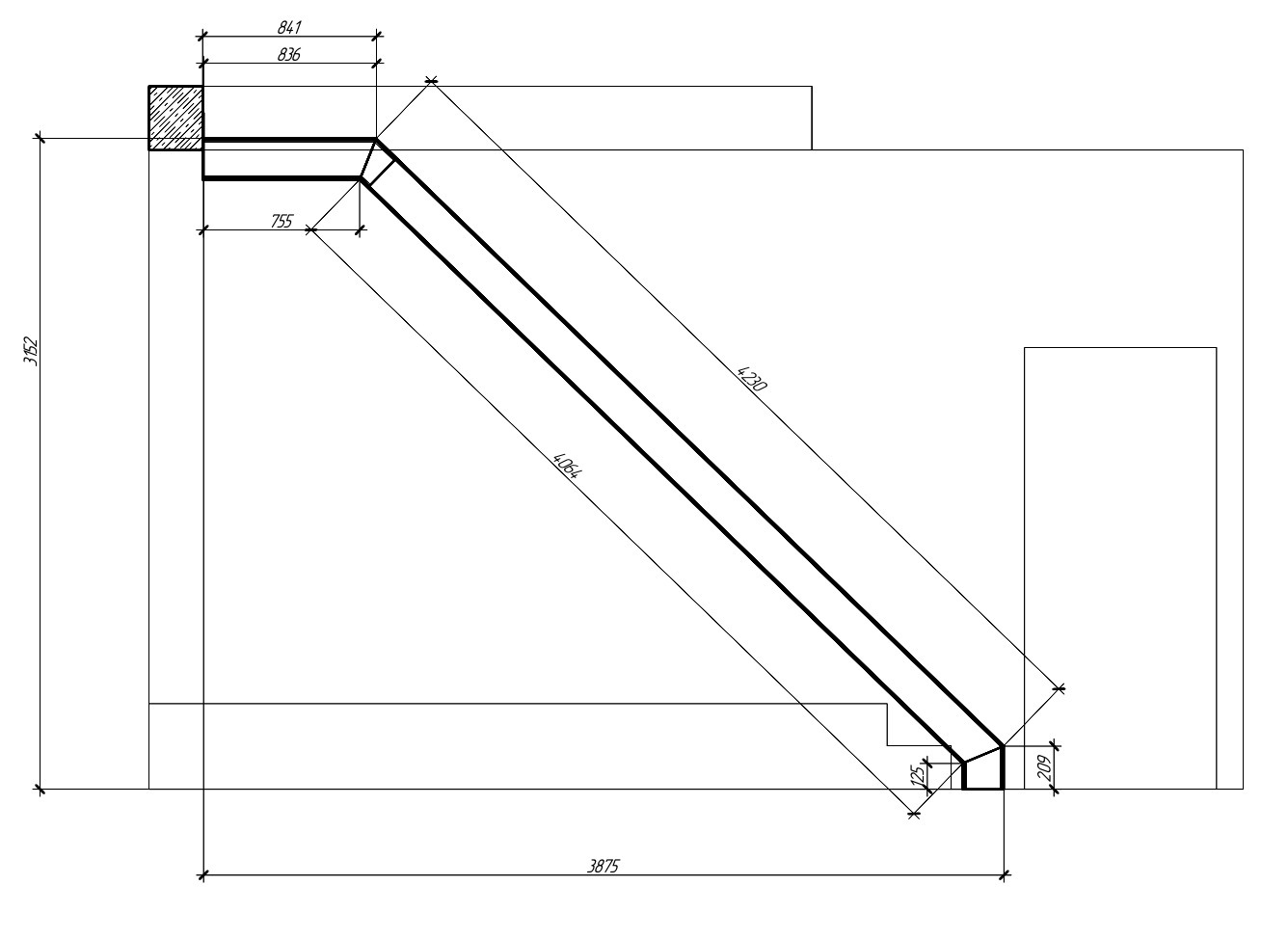

Геометрическая схема косоуров
Отдельная схема упрощает контроль наклонных несущих элементов. Здесь показаны вертикальный размер 3452 мм, горизонтальная привязка 3875 мм, наклонные размеры 4064 и 4230 мм, а также верхнее и нижнее примыкания. Такой лист нужен производству, но заказчику полезно сверить его с основным разрезом: высота и длина марша должны относиться к той же версии объекта.
Почему красивые листы ещё не образуют согласованный комплект
В приложенной подборке встречаются разные значения для сходных параметров. Это может означать разные варианты, стадии проектирования или отдельные объекты. Без штампа, номера листа и истории изменений объединять их в один рабочий комплект нельзя.
| Что видно на листах | Почему нельзя выбирать число на глаз | Что запросить |
|---|---|---|
| Высоты 2680 и 3452 мм | Размеры проведены между разными уровнями или относятся к разным вариантам | Отметки чистых полов и актуальный основной разрез |
| Подъёмы 223 и 273 мм | Одновременно описывать одну неизменную геометрию они не могут | Количество подъёмов и номер утверждённой версии |
| Длины 2950, 3080 и 3875 мм | Проём, проекция марша и привязка косоура измеряются между разными линиями | План с понятными осями и выносными линиями |
| Ширины 795, 800, 836, 841, 860 и 900 мм | Это могут быть полезная ширина, габарит детали, проём и строительная привязка | Расшифровку каждой размерной цепочки |
Что проверить перед подписью чертежа лестницы
- Совпадают адрес проекта, номер заказа и версия всех листов.
- Высота указана между уровнями будущих чистовых полов.
- Количество подъёмов одинаково на плане, разрезе и деталировке.
- Ширина марша отделена от ширины проёма и общего габарита.
- Показаны двери, стены, перекрытие и зона подхода.
- Контрольный просвет имеет понятные начальную и конечную точки.
- Стойки ограждения согласованы с каркасом и ступенями.
- Верхнее и нижнее крепления раскрыты отдельными узлами.
- Марки деталей можно найти в спецификации.
- В производство передаётся один утверждённый комплект, а старые версии изымаются.
Если чертёж проходит эту проверку, его можно обсуждать предметно: не «нравится ли картинка», а совпадают ли исходные данные, размерные цепочки и конструктивные решения. Для предварительной проверки геометрии полезно также сопоставить комплект со статьями о расчёте высоты и ширины ступеней и о проверке проекта перед производством.
