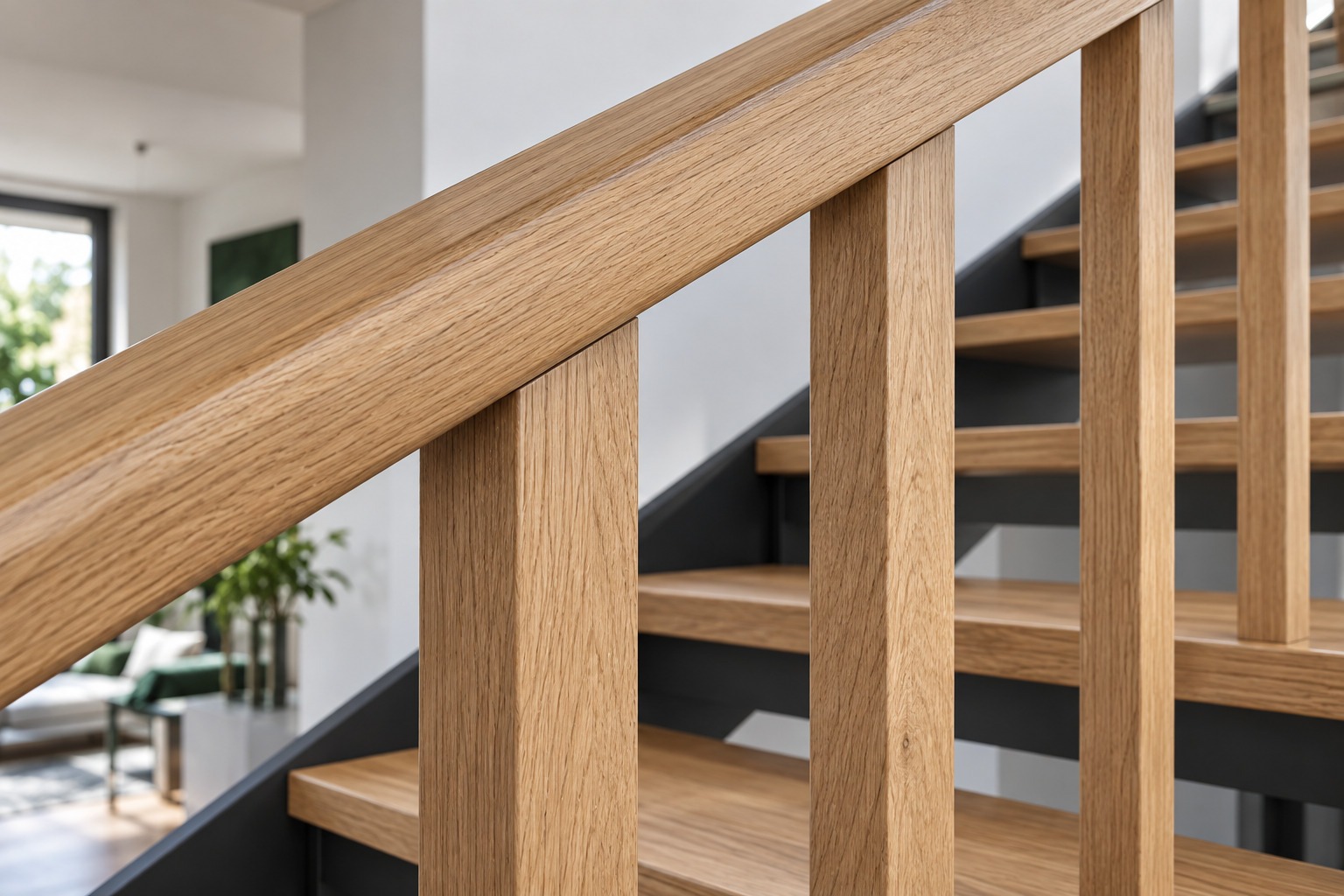

Коротко Деревянный поручень соединяют с балясинами через подперильную планку, посадочный паз или предусмотренный системой скрытый крепёж. Для металлических стоек нужен совместимый переход к дереву. Ниже разбираем, что удерживает детали, что только закрывает соединение и какие вопросы решить до изготовления.
Балясины, опорные столбы и поручень выполняют разные задачи. Крепёж для стыка поручня с массивным столбом нельзя автоматически использовать для тонкой балясины. Выбор начинается с формы деталей и устройства всего ограждения.
Как устроены основные способы соединения
Планка: промежуточная деталь между балясинами и поручнем
В системе с непрерывной подперильной планкой верхушки балясин соединяются с планкой, а поручень сопрягается с ней. Нижний паз поручня может охватывать планку и скрывать часть узла. Крепление балясин к планке и крепление самой планки к поручню — два отдельных соединения: наличие паза не объясняет, чем каждое из них удерживается.
Паз: форма посадки, а не название крепежа
Паз — продольная выемка снизу поручня. В некоторых системах в него входят квадратные верхушки деревянных балясин, а промежутки закрывают короткими вставками. Такие вставки нельзя путать с непрерывной несущей планкой. По виду готового ограждения эти варианты могут быть похожи.
Винт, шпилька и стяжка: в чём разница
У винта головка прижимает одну деталь, а резьбовая часть закрепляется в другой. У шпильки нет обычной прижимной головки: соединение работает вместе с гайкой, резьбовой вставкой или другим предусмотренным ответным элементом. Стяжка — комплект деталей, который сближает и удерживает соединяемые части; доступ к механизму может находиться в технологическом отверстии.
Слово «скрытый» описывает внешний вид после сборки. Оно не означает, что любой соединитель подходит к любому поручню. Например, производитель Zipbolt описывает UT Railbolt 13.600 для соединения поручня с фасонными деталями и опорными столбами. Это не универсальный крепёж для каждой балясины.
Металлическая стойка и деревянный поручень
Между ними может быть опорная площадка или седло, соответствующее нижней поверхности поручня. Важны два сопряжения: опоры со стойкой и опоры с деревом. У круглого и прямоугольного профиля контакт с одной и той же площадкой будет различаться.
| Деталь узла | Что она делает | Чего её наличие не подтверждает |
|---|---|---|
| Паз в поручне | Задаёт посадку верхушки балясины или планки. | Сам по себе не обозначает способ удержания деталей. |
| Непрерывная подперильная планка | Связывает верхушки балясин с поручнем через промежуточную деталь. | Не раскрывает крепления на двух границах: балясина — планка и планка — поручень. |
| Короткая вставка между балясинами | Закрывает свободный участок продольного паза. | Не заменяет крепление балясины. |
| Соединитель и ответная деталь | Удерживают сопряжение в предусмотренной изготовителем системе. | Сходство внешнего вида не подтверждает совместимость с другим профилем. |
| Декоративная пробка | Закрывает технологическое отверстие после сборки. | Не является крепежом. |
Что делает клей
Клей соединяет подготовленные контактные поверхности, но не превращает неплотную посадку или случайный крепёж в надёжный узел. Его применение, совместимость с покрытием и возможность последующей разборки определяют для выбранной системы. Декоративная заглушка закрывает доступное отверстие; она не заменяет находящийся под ней соединитель.
Подперильная планка и паз: два разных устройства
На чертеже должны быть понятны положение планки, форма паза и сопряжение деталей. Виды снизу и с торца позволяют сопоставить посадку деталей. Для новых лестниц эти решения включают в проект до заказа поручня, чтобы столярные детали и балясины подошли друг к другу.
Не принимайте формулировку «планка стандартная» без привязки к профилю. В спецификации укажите выбранное сечение поручня и то, с какой балясиной или планкой оно соединяется. Геометрию посадки и допустимые зазоры определяет изготовитель по выбранным материалам и конструкции.
Повороты и смену уклона покажите отдельными видами. По ним заранее согласуют расположение стыков, внешний вид переходов и отсутствие неожиданных ступенек на поверхности хвата.
Скрытый крепёж: что важно кроме внешнего вида
До отделки соединение может быть доступно через нижнюю сторону поручня, торец или технологическое отверстие. После сборки доступ закрывают предусмотренной деталью. Поэтому заранее выясняют, можно ли повторно добраться до соединителя без повреждения покрытия.
- Совместимость: соединитель рассчитан именно на указанные материалы и тип стыка.
- Место внутри профиля: отверстие, паз и крепёж не должны произвольно пересекаться.
- Последовательность: крепёж должен оставаться доступным на нужной стадии сборки.
- Обслуживание: в документации указано, какие детали снимаются и кто выполняет работы.
Размеры отверстий и глубину установки берут из документации выбранной системы с учётом конкретных деревянных деталей. Видимая пробка или отсутствие крепежа на фотографии этих данных не дают.
Линия поручня и изменения в проекте
На плане и разрезе зафиксируйте линию поручня относительно ступеней и площадки. Уточните, где меняется наклон, какие участки прямые и где заканчивается поручень. Размеры и геометрию задаёт проект лестницы.
Если фактический проём или отделка отличаются от исходных данных, сообщите об этом до изготовления. Ответственный специалист определит, нужна ли новая версия чертежа.
Маркировка деталей и их соответствие месту установки должны быть понятны из спецификации. Это снижает риск перепутать похожие элементы при сборке.
Повороты, площадки и окончания поручня
На площадке может меняться направление и наклон поручня. Для каждого перехода согласуйте расположение стыков, внешний вид и окончание поручня у стены или ограждения. Как именно выполнить соединение, определяет комплект проекта.
Для лестницы с несколькими маршами сверьте продолжение поручня между участками. Если высоты пола, ступеней или площадки изменились, передайте обновлённые данные проектировщику до изготовления.
На плане также отметьте двери, проходы и примыкание к ограждению проёма: это помогает обнаружить пересечение поручня с открывающимся полотном или маршрутом человека.
Профиль, древесина и отделка поручня
Профиль — форма поперечного сечения поручня. Снаружи он определяет, как поверхность ложится в ладонь; снизу — как поручень сопрягается с планкой, балясиной или металлической опорой. Поэтому сравнивайте образцы целиком, включая нижнюю сторону.
Круглый, овальный или прямоугольный: что сравнить
- Круглый. Сечение имеет одинаковую форму со всех сторон. На образце проверьте, удобно ли обхватывать его пальцами; для крепления уточните форму нижней опоры.
- Овальный. Ширина и высота сечения различаются. Возьмите образец в том положении, в котором он будет установлен: поворот профиля меняет ощущение в ладони.
- Прямоугольный со скруглениями. Сравните ширину верхней поверхности и обработку кромок. Проверьте, удаётся ли обхватить поручень, а не только положить ладонь сверху.
- Фигурный. Помимо общей ширины оцените боковые выемки и выступы: где располагаются пальцы и не мешает ли декоративная форма привычному хвату.
Универсально удобной формы для всех рук нет. До заказа сравните несколько коротких образцов с предполагаемым покрытием. Отдельно обсудите стыки: ладонь должна проходить по переходу между деталями без зацепов за выступающие кромки. Такая примерка помогает выбрать форму, но не заменяет проектную проверку ограждения.
Как связаны профиль и крепление
На торцевом виде укажите внешний контур, нижний паз и положение соединителя. Совпадения цвета и общей ширины недостаточно: поручень, планка и верхушка балясины должны относиться к согласованной системе. Не расширяйте паз и не назначайте отверстия только ради установки уже купленного крепежа.
Древесина и покрытие
В заказе зафиксируйте породу, тип заготовки и образец отделки. Цвет сам по себе не определяет породу древесины. Условия эксплуатации и изменения влажности учитывает изготовитель; состав покрытия и способ ухода указывают в документации на изделие.
Если поручень и балясины заказывают у разных исполнителей, передайте обоим один актуальный чертёж сечений и стыков. До производства определите, кто отвечает за совместимость деталей и окончательную сборку.
Документы для согласования и приёмки
При согласовании проверьте, что в комплекте есть чертёж основных соединений, спецификация деталей, требования к отделке и распределение работ между изготовителями. После установки владелец может отметить видимые повреждения, неплотности и дефекты покрытия и передать их исполнителю для оценки.
Не раскачивайте ограждение, не нагружайте его специально и не снимайте декоративные элементы для проверки. Вопросы о прочности, затяжке и соответствии требованиям адресуйте ответственному специалисту или монтажной организации.
Подробнее о чтении проектной документации рассказано в статье «Проект лестницы: 3D-модель, рабочие чертежи и монтажная схема».
Что делать, если поручень шатается или повреждён
Не проверяйте ограждение нагрузкой и не разбирайте соединение. Ограничьте использование повреждённого участка и обратитесь к изготовителю или специалисту для осмотра. Какие сведения передать и чего не делать самостоятельно, описано в отдельной памятке о люфте ограждения лестницы.
Что передать мастеру или производству
- Фотографии ограждения с безопасной позиции.
- План, разрез или чертёж с расположением поручня.
- Спецификация материала и соединительных деталей.
- Сведения о доступе для обслуживания и предполагаемой разборке.
- Условия отделки и образец цвета.
- Распределение работ между поставщиком поручня, изготовителем ограждения и монтажником.
Эти сведения позволяют изготовителю и монтажнику обсуждать один вариант изделия. Неизвестные данные о скрытой конструкции не нужно угадывать по фотографии.
Короткий вывод
Способ крепления выбирают по конструкции конкретного ограждения, профилю поручня и условиям монтажа. До заказа попросите показать разрез узла, стыки на поворотах и перечень деталей; при люфте или повреждении не нагружайте и не разбирайте ограждение, а обратитесь за осмотром.
Частые вопросы
Можно ли установить поручень самостоятельно?
Для готового совместимого комплекта ориентируются на инструкцию его изготовителя и предусмотренную последовательность монтажа. Если неизвестны крепления стоек, состояние дерева или устройство узла, сначала требуется осмотр. Эта статья объясняет соединения, но не заменяет монтажную документацию.
Поручень скрипит, но не шатается. Это нормально?
Один звук не позволяет установить причину или оценить прочность. Запишите, где и при каком обычном движении появляется скрип, и передайте сведения исполнителю. Не добавляйте смазку или клей наугад: это может скрыть симптом и затруднить ремонт.
Нужно ли менять весь поручень из-за трещины на одном участке?
Не всегда требуется полная замена, но по фотографии нельзя решить, достаточно ли локального ремонта. Важны глубина и направление трещины, её положение относительно крепежа и возможность заменить участок без нарушения соседних соединений.
Можно ли держать поручень только на клее?
Такое решение нельзя назначить универсально. Нужна система, в которой клеевое соединение предусмотрено с учётом материалов, контактных поверхностей и эксплуатации. Добавленный при ремонте клей не заменяет проверку причины люфта.
Чем подперильная планка отличается от вставки в паз?
Непрерывная планка может служить промежуточной деталью соединения балясин и поручня. Короткие вставки заполняют промежутки между балясинами в системе с пазом. Их функции и способ крепления различаются.
Примеры ограждений и источники по устройству
Для сравнения внешнего вида посмотрите лестницы с балясинами и лестницы с деревянными ограждениями. Фотографии помогают выбрать сочетание деталей; скрытый узел уточняют отдельно.
- StairSupplies: поручень с пазом — пример системы с деревянными балясинами и вставками.
- Zipbolt UT Railbolt 13.600 — назначение конкретного соединителя для поручня, фасонных деталей и опорных столбов.
Форму и удобство хвата сравните до согласования соединения: в статье «Круглый или прямоугольный поручень» показано, как оценить профиль, кромки и переходы на поворотах.
