Коротко Если лестница не помещается в проём, не начинайте сразу уменьшать ступени или менять форму каркаса. Сначала перепроверьте исходные размеры, чистовые уровни полов, перекрытие и свободное место вокруг проёма. Часто проблема находится не в одном габарите, а в несогласованности плана и разреза.
Ниже — семь причин в порядке, в котором их разумно проверять. Такой порядок помогает отделить ошибку замера от реального дефицита места.
С чего начать проверку
- Не хватает длины или мешает дверь — начните с полного контура на первом этаже.
- Не хватает ширины — проверьте форму проёма и ограждение.
- Не сходятся ступени с верхним полом — проверьте высоту между этажами и отделку полов.
- Мало места над головой — нужен разрез с расчётом прохода.

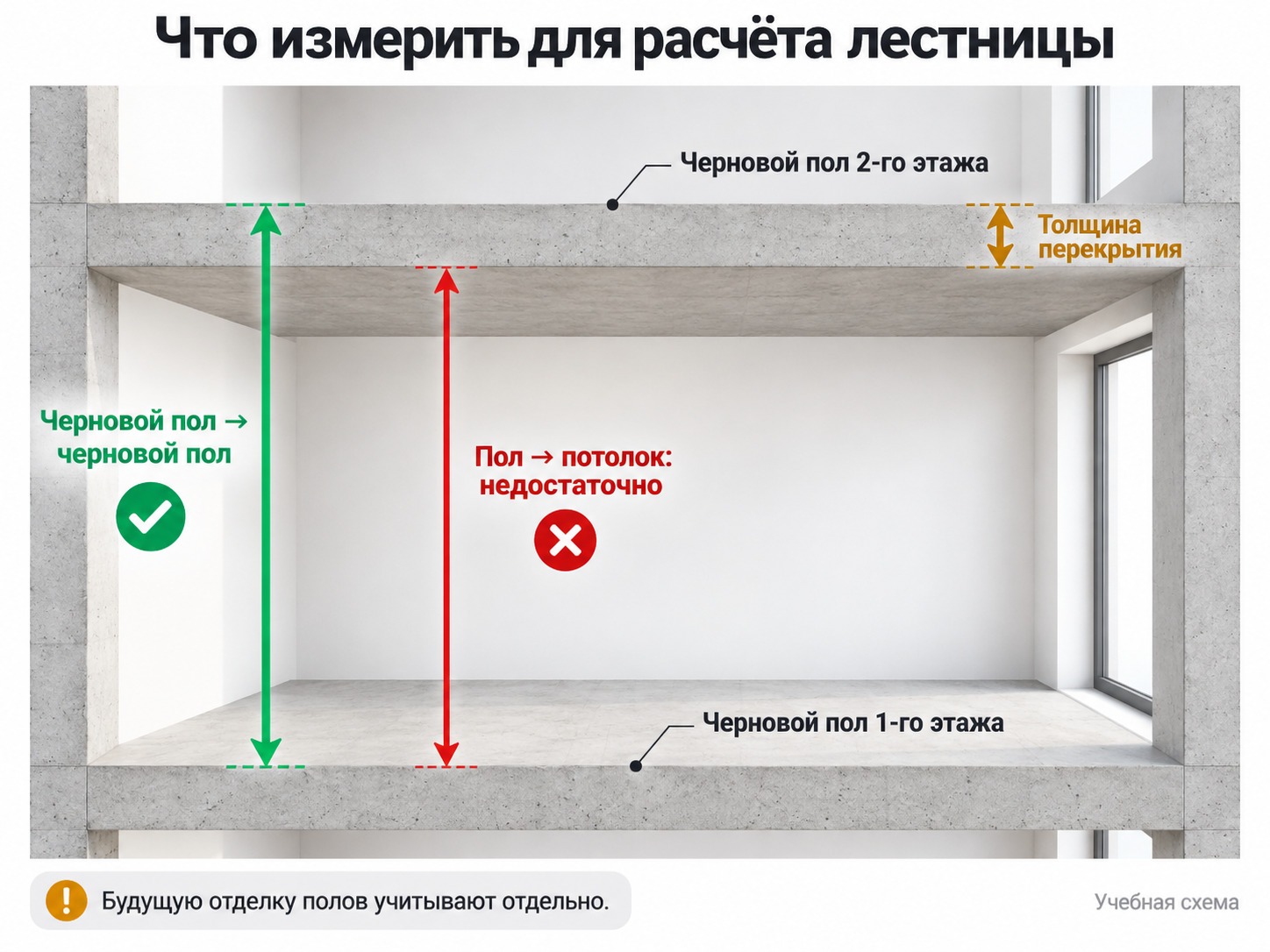

1. Измерена высота до потолка, а не до пола второго этажа
Для расчёта ступеней нужна высота от пола первого этажа до пола второго. Если измерить только расстояние до потолка, из расчёта выпадет толщина перекрытия.
На черновом объекте фиксируют две величины: высоту между черновыми полами и толщину перекрытия. Затем добавляют будущие уровни отделки. Так на разрезе видно не только количество подъёмов, но и место, где марш проходит под перекрытием.
Что видно: Высоты ступеней не сходятся с выходом на второй этаж.
Что запросить: Разрез с высотой между полами и отдельно высотой до низа перекрытия.
Какое решение пока не принимать: Не добавляйте недостающую высоту одной последней ступенью.
2. Не учтены будущие чистовые полы
Стяжка, плитка, паркет или другое покрытие могут поднять уровни этажей на разную высоту. Если рассчитать каркас по черновым отметкам и не внести эти изменения, первый или последний подъём после отделки будет отличаться от остальных.
Проверьте отдельно:
- насколько поднимется пол первого этажа;
- насколько поднимется пол второго этажа;
- какая отделка будет на ступенях;
- к какому уровню привязан верх каркаса.
После уточнения чистовой высоты пересчитывают количество подъёмов. Порядок вычислений приведён в статье о расчёте количества ступеней.
Что видно: После отделки крайний подъём отличается от остальных.
Что запросить: Отметки чистовых полов обоих этажей и толщину отделки ступеней.
Какое решение пока не принимать: Не заказывайте дерево по черновому каркасу без проверки итоговых отметок.
3. Проём измерен только в одной точке
Стены и края перекрытия бывают непараллельными. Один замер длины и ширины не показывает сужение, выступ или разницу диагоналей.
Размеры снимают по нескольким линиям. На эскизе отмечают, где сделан каждый замер, а не записывают одно усреднённое число. Отдельно фиксируют выступающие балки, колонны и отделку торцов проёма.
Если проём неровный, нельзя молча выбирать наименьший размер и считать задачу решённой. Нужно понять, относится ли отклонение к отделке, несущей конструкции или фактической геометрии помещения.
Что видно: В одном месте каркас проходит, а у стены или балки возникает пересечение.
Что запросить: План с размерами по нескольким линиям, диагоналями и выступами.
Какое решение пока не принимать: Не срезайте край перекрытия по одному замеру.

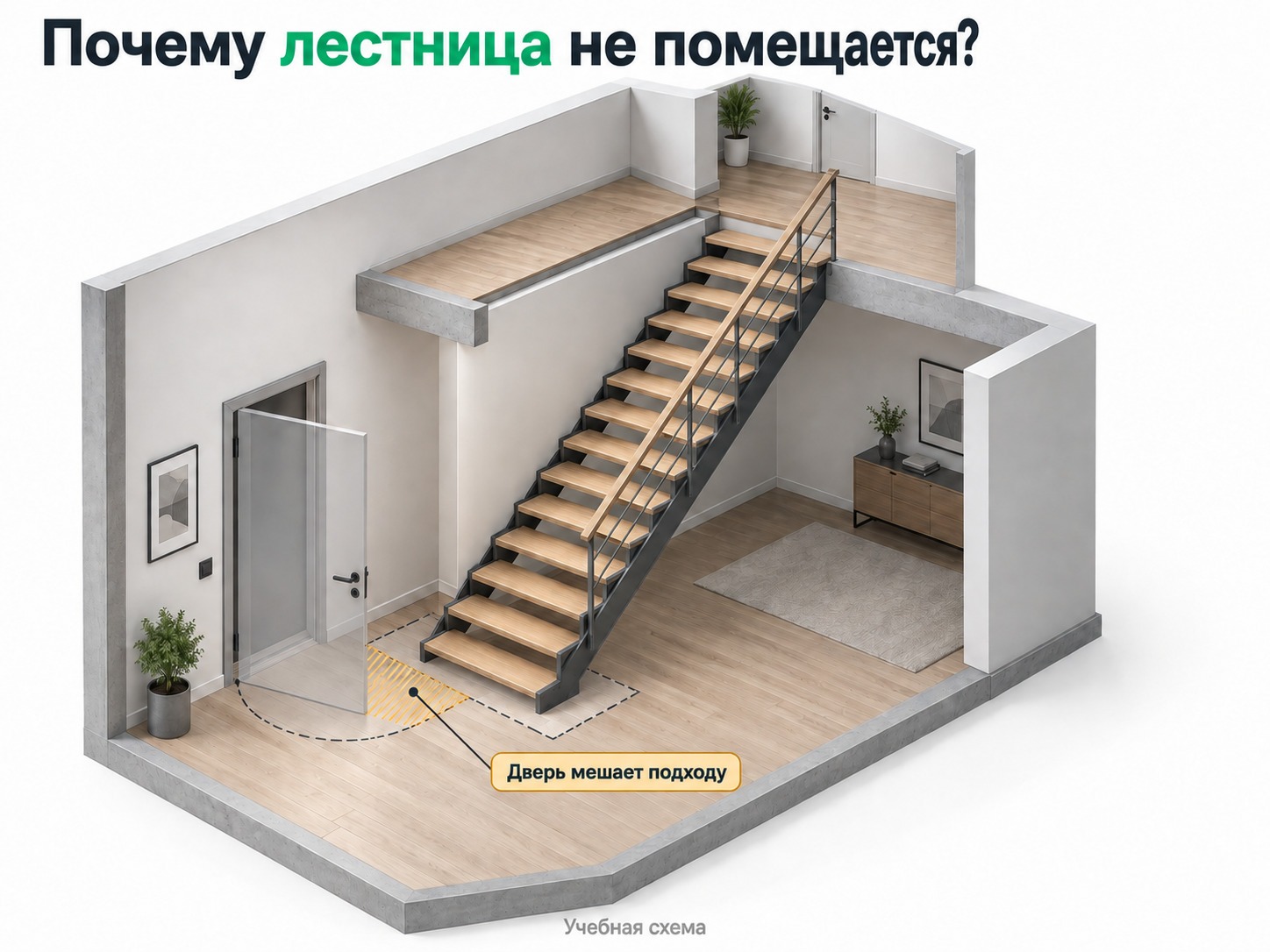

4. Учтён проём, но не место перед первой ступенью
Прямоугольник в перекрытии не равен всей площади лестницы. Нижний марш может продолжаться за его контур на первом этаже. Из-за этого схема, которая выглядит компактной сверху, сталкивается с дверью, коридором, мебелью или стеной.
На плане первого этажа покажите полный контур до первой ступени и направление подхода. На втором этаже отметьте последнюю ступень, выход и ближайшие двери. Для предварительной оценки используйте материал о том, сколько места нужно для лестницы.
Что видно: Первая ступень выходит в дверь или сужает коридор.
Что запросить: План первого этажа с дверными дугами и полным контуром лестницы.
Какое решение пока не принимать: Не убирайте первую ступень без перерасчёта всех подъёмов.
5. Не проверен проход под перекрытием
Лестница может помещаться на плане, но не проходить по высоте. Это происходит, когда край перекрытия оказывается над слишком высокой ступенью или в расчёте забыта отделка потолка.
Проверку выполняют на разрезе. На нём должны быть видны чистовые уровни этажей, толщина перекрытия, ступени и точка минимального расстояния над линией движения. Одна схема сверху не подтверждает безопасность компоновки.
Как рассчитывают этот параметр по исходным замерам и геометрии ступеней, разобрано в статье о высоте прохода над лестницей.
Что видно: На плане пересечений нет, но над частью ступеней низкое перекрытие.
Что запросить: Разрез с низом препятствия, положением края проёма и отметками ступеней.
Какое решение пока не принимать: Не считайте высоту помещения готовым просветом над лестницей.

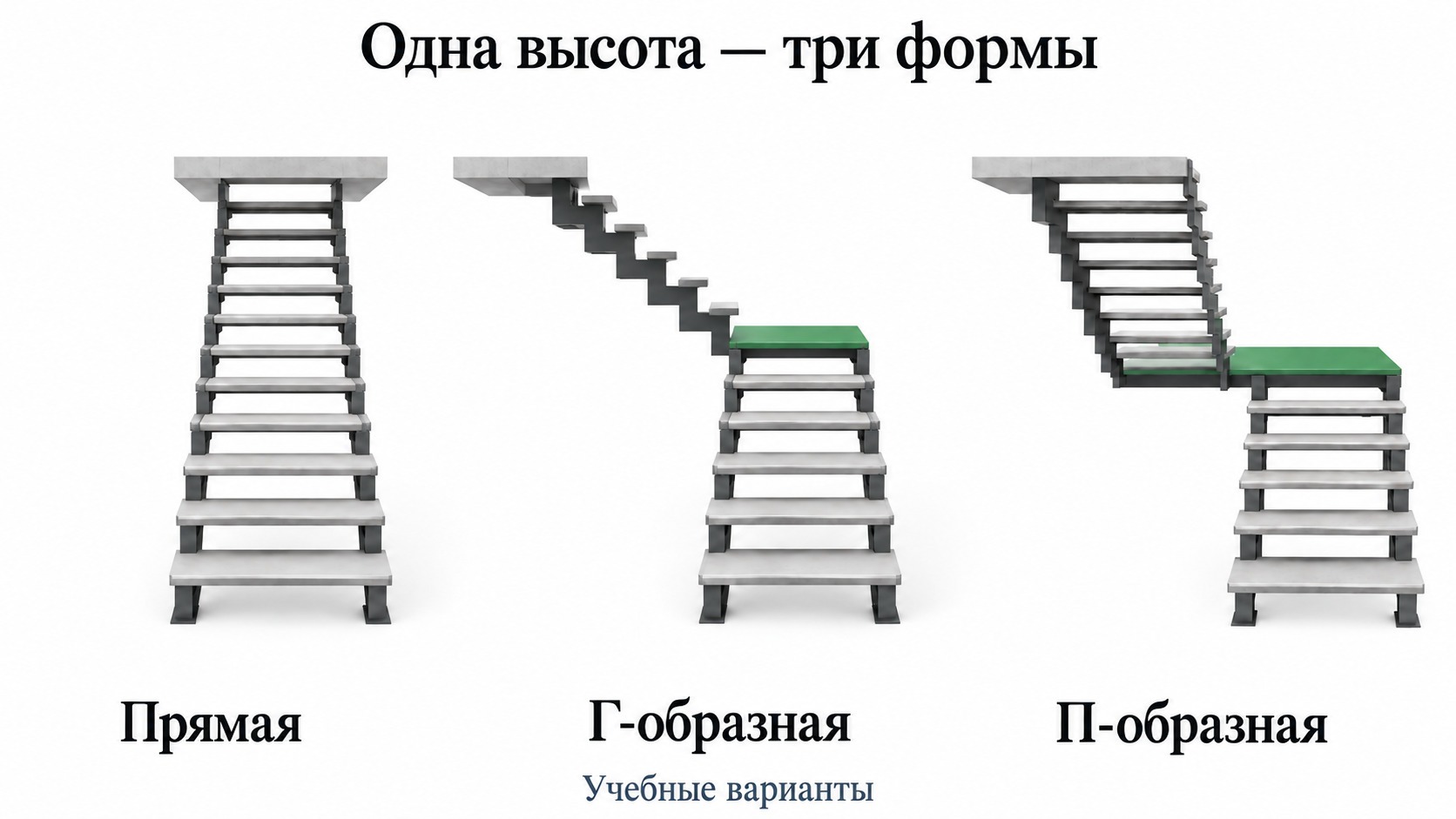

6. Поворот выбран без учёта всей геометрии
Площадка и забежные ступени занимают пространство по-разному. Если заменить один поворот другим только ради добавления ступеней, изменятся длины маршей, положение выхода и зона движения.
Для Г-образной и П-образной схемы поворот показывают и на плане, и на разрезе. У площадки проверяют два размера после отделки и установки ограждения. У забежных ступеней отдельно проверяют форму и полезную ширину по линии движения.
Выбор между вариантами нельзя сводить к фразе «забежные компактнее». Сначала сравнивают две полные компоновки при одинаковых исходных данных.
Что видно: Поворот помещается, но смещает начало марша или верхний выход.
Что запросить: Полные планы и разрезы обоих вариантов на одинаковых исходных данных.
Какое решение пока не принимать: Не меняйте площадку на забежные ступени только по общей длине.
7. Каркас и ограждение добавлены после расчёта ступеней
Упрощённая линия движения не показывает толщину каркаса, опоры, отступы от стен и место крепления ограждения. Если эти элементы добавить в конце, полезная ширина уменьшается, стойки сталкиваются с перекрытием, а отдельные узлы оказываются недоступны для монтажа.
На рабочем чертеже размеры проёма и каркаса подписывают отдельно. Ограждение прорисовывают до утверждения проекта, особенно рядом с краем перекрытия и на повороте.
Что видно: После добавления стоек или поручня полезный проход становится уже.
Что запросить: Размер в свету между готовыми ограничивающими поверхностями, отдельно габариты металла и ограждения.
Какое решение пока не принимать: Не принимайте ширину каркаса за ширину прохода.
Два типичных расхождения в исходных данных
Высота помещения попала в поле высоты этажа
Условный пример: от чистового пола до низа перекрытия 2700 мм, от низа перекрытия до чистового пола второго этажа 300 мм. Для числа подъёмов нужна высота 3000 мм. Если подставить 2700 мм, расчёт закончится на 300 мм ниже верхнего пола. Исправляют исходную высоту и пересчитывают лестницу целиком. Для прохода под перекрытием при этом продолжают использовать отметку его нижней поверхности.
Габарит каркаса принят за полезную ширину
На чертеже указан наружный размер металла 1000 мм. Это ещё не доказывает, что человеку доступен проход шириной 1000 мм: положение поручней, стоек, обшивки и стен задаёт другие границы. Нужен отдельный размер в свету на том же сечении. Вычитать условную толщину ограждения «по привычке» нельзя — сначала его показывают на чертеже.
Что перепроверить до изменения проёма
Соберите один комплект исходных данных:
- план первого этажа с полным контуром лестницы;
- план второго этажа с проёмом, выходом и ограждением;
- разрез с чистовыми полами и перекрытием;
- размеры проёма в нескольких точках;
- двери, окна, балки и коммуникации;
- предполагаемую конструкцию каркаса и поворота.
После этого станет понятно, что именно не помещается: нужное количество ступеней, поворот, полезная ширина, проход под перекрытием или вся лестница в доступной зоне.
Какие решения сравнивают
Иногда помогает другое распределение ступеней между маршами, изменение направления подъёма или выбор другой поворотной зоны. В других случаях требуется корректировка проёма либо планировки помещения.
Каждое изменение проверяют заново по всем параметрам. Нельзя улучшить только высоту подъёма и не посмотреть, что произошло с длиной марша и проходом. Изменение несущего перекрытия допускается только по проекту здания. Если размеры проверены и места действительно не хватает, см. пошаговый разбор вариантов для слишком маленького проёма: там рассматриваются изменение компоновки, направления подъёма и проёма.
Для инженерной оценки передайте план, разрез, размеры и фотографии места установки. Тогда можно сравнить несколько вариантов на одинаковых исходных данных и показать последствия каждого решения до изготовления каркаса.
Частые вопросы
С чего начать, если лестница не помещается в проём?
Перепроверьте высоту между чистовыми полами, размеры проёма в нескольких точках, толщину перекрытия и свободное место на обоих этажах. Затем сопоставьте полный план лестницы с разрезом: проблема может быть в длине, повороте, выходе или высоте прохода.
Почему лестница помещается на плане, но неудобна в доме?
План сверху не показывает высоту прохода под перекрытием. Кроме того, нижний марш может выходить за контур проёма и мешать двери или коридору. Нужны разрез и планы обоих этажей с полным контуром лестницы.
Можно ли убрать первую ступень или подрезать перекрытие?
Не принимайте такое решение без переработки проекта. Удаление ступени меняет подъёмы, а изменение перекрытия затрагивает конструкцию здания. Сначала сравнивают другие компоновки и согласуют необходимое изменение с проектировщиком.
