Расчёт лестницы · Планировка дома
В учебном примере при высоте этажа 3 м прямой марш занимает 4,48 × 0,90 м, или около 4,03 м². Это 17 подъёмов и 16 проступей по 280 мм. Для своей лестницы отдельно добавляют подход внизу, выход наверху и поворотную зону. Размер проёма проверяют на разрезе: он не равен автоматически длине марша.
Разберём длину прямого марша на числах, а затем посмотрим, что меняется у Г- и П-образных лестниц. Это предварительная проверка планировки, а не проект каркаса или инструкция по его изготовлению.
Какие размеры нужны до первого расчёта
Запишите размеры помещения и отметьте начало подъёма, выход на этаж, двери и выступы. Фотография похожей лестницы помогает выбрать вид конструкции; для проверки места нужен план вашего дома.
| Что записать | Для чего это нужно |
|---|---|
| Высоту от чистового пола до чистового пола | Из неё получаем высоту каждого подъёма. Расстояние до потолка эту величину не заменяет. |
| Длину и ширину проёма, его выступы | Понимаем, где находится край перекрытия и как в него попадает верхний участок лестницы. |
| Толщину перекрытия и будущую отделку потолка | Они нужны для проверки пространства над головой под краем проёма. |
| Границы места на нижнем этаже | Отмечаем стены, двери, мебель и свободный подход. Нижние ступени могут находиться за пределами проёма в плане, если помещение это позволяет. |
| Уровни будущих полов | Если сейчас полы черновые, отдельно записываем будущую прибавку на каждом этаже. Одинаковую толщину отделки не предполагаем автоматически. |
Полезно сделать два эскиза: вид сверху с дверями и выступами, затем вид сбоку с уровнями полов и нижней поверхностью перекрытия. Для готового проёма у нас есть отдельный список материалов для задания на расчёт.
Расчёт длины: формула и пример для высоты 3 м
Если последний подъём приводит на пол второго этажа, отдельных проступей на одну меньше, чем подъёмов. Для 17 подъёмов в такой схеме нужны 16 проступей.
H — высота между готовыми полами; n — число подъёмов; h — высота одного подъёма.
L = (n − 1) × b
b — глубина проступи между соседними передними кромками; L — горизонтальная длина марша в рассматриваемой схеме.
Здесь длину L считаем от передней кромки первой проступи до линии выхода на верхний этаж. Формула относится к одному прямому маршу, у которого верхний пол заменяет последнюю ступень. Если наверху предусмотрена отдельная площадка, другой узел примыкания или иная компоновка, горизонтальные участки считают по фактическому плану.
Почему нельзя подставить полную глубину деревянной детали
В длину марша входит проступь b — шаг между передними кромками соседних ступеней. Полная глубина доски B может быть больше за счёт свеса. Подмена b на B завысит расчётную длину.
Как отличить проступь от полной глубины ступени
Три варианта для высоты этажа 3 м
Возьмём учебный пример: расстояние между чистовыми полами H = 3000 мм. Сравним три сочетания числа подъёмов и глубины проступи. Это варианты для проверки на плане, а не готовые рекомендации для любого дома.
Сдвиньте таблицу, чтобы сравнить все варианты.
| Параметр | Вариант А | Вариант Б | Вариант В |
|---|---|---|---|
| Число подъёмов n | 16 | 17 | 18 |
| Высота подъёма h | 187,5 мм | ≈176,47 мм | ≈166,67 мм |
| Число отдельных проступей n − 1 | 15 | 16 | 17 |
| Глубина проступи b | 260 мм | 280 мм | 300 мм |
| Длина марша L | 3900 мм | 4480 мм | 5100 мм |
| Площадь при условной ширине 900 мм | 3,51 м² | ≈4,03 м² | 4,59 м² |
В варианте Б получаем 3000 / 17 ≈ 176,47 мм на подъём. Шестнадцать проступей по 280 мм занимают 16 × 280 = 4480 мм по горизонтали. При условной габаритной ширине 0,9 м площадь прямоугольника марша составит 4,48 × 0,9 = 4,032 м².
Увеличить учебный план прямого марша
Условная схема, не в масштабе. Площадь в таблице относится только к прямоугольнику марша. Подходы, ограждения за выбранным габаритом и зоны открывания дверей в неё не включены. Ширина 900 мм принята исключительно для сравнения площади, а не как универсальное требование к проходу.
Разница между первым и третьим вариантами — 1,2 метра длины. Поэтому предложение просто добавить подъёмы нельзя оценивать отдельно от комнаты: при изменении проступи и количества ступеней лестница начинает занимать другое место.
Площадь на полу и размер проёма — разные величины
Марш занимает место на нижнем этаже; проём — отверстие в перекрытии. Часть нижних ступеней может оказаться под потолком. По виду сверху нельзя понять, хватит ли там пространства над головой.

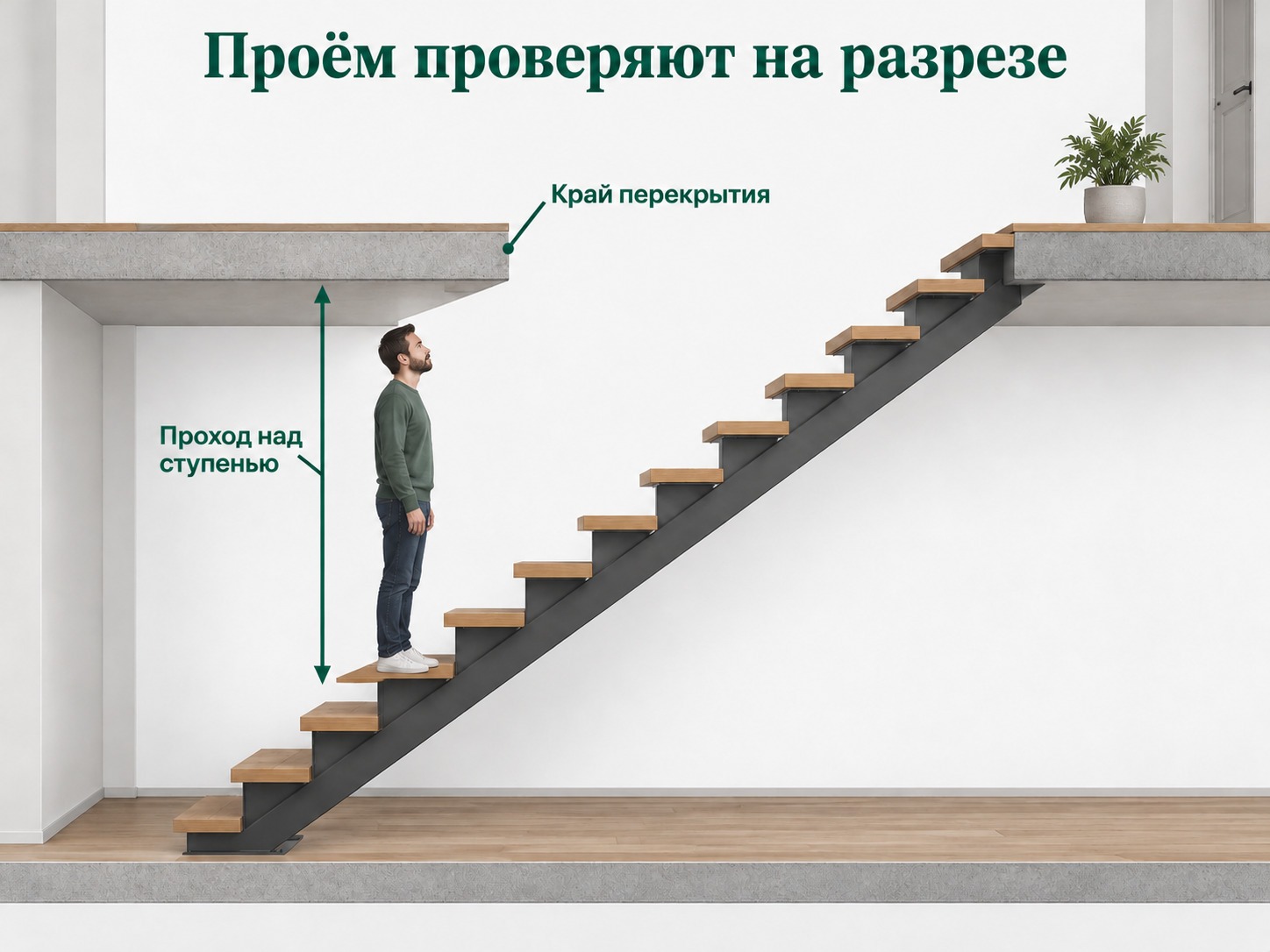

Проверка в двух видах: на плане отмечают край проёма и ступени под ним; на разрезе — высоту каждой из этих ступеней, низ перекрытия и отделку потолка. После изменения числа подъёмов или проступи проход проверяют заново.
Подробная проверка: про проём для лестницы на второй этаж.
Прямая, Г- и П-образная: сравнение места
Одна высота, три формы: численное сравнение
Для всех схем ниже взяты H = 3000 мм, 17 подъёмов, проступь b = 280 мм и условная габаритная ширина каждого марша W = 900 мм. Для поворотных схем дополнительно принимаем глубину площадки D = 900 мм. Только для П-образной схемы задаём промежуток между маршами g = 100 мм. Эти размеры выбраны для учебного расчёта и не являются нормативными минимумами или рекомендацией для вашего дома. Ограждения, монтажные зазоры и стены за выбранным габаритом не учтены.
Как распределены 17 подъёмов в поворотных схемах
В поворотных схемах распределяем 17 подъёмов как 8 + 9. До площадки получается 7 отдельных проступей, после неё — 8; сама площадка служит верхней опорной поверхностью первого марша. Поэтому прямые участки равны 7 × 280 = 1960 мм и 8 × 280 = 2240 мм. Нельзя одновременно оставить все 16 прямых проступей и добавить площадку как ещё одну ступень.
Прямой марш: L = 16 × 0,28 = 4,48 м. Его прямоугольник занимает 4,48 × 0,90 = 4,032 м². Подход снизу и выход наверху считаются отдельно.
Г-образная схема: одна сторона 1,96 + 0,90 = 2,86 м, другая 2,24 + 0,90 = 3,14 м. Пунктир охватывает всю компоновку, включая пустое место внутри поворота.
П-образная схема: длина по большему маршу 2,24 + 0,90 = 3,14 м, ширина 0,90 + 0,10 + 0,90 = 1,90 м. Глубина площадки здесь условная; вход, выход и двери на этой схеме не размещены.
Сдвиньте таблицу, чтобы увидеть все столбцы.
| Форма | Прямоугольник на плане | Площадь прямоугольника | Сумма площадей маршей и площадки |
|---|---|---|---|
| Прямая | 4,48 × 0,90 м | ≈4,03 м² | ≈4,03 м² |
| Г-образная | 3,14 × 2,86 м | ≈8,98 м² | 4,59 м² |
| П-образная | 3,14 × 1,90 м | ≈5,97 м² | 5,49 м² |
Откуда берутся две разные площади у поворотной лестницы
Почему у Г-образной схемы две разные площади? Марши и площадка образуют букву Г: (1,96 + 2,24) × 0,90 + 0,90 × 0,90 = 4,59 м². Но прямоугольник, охватывающий всю форму, занимает 3,14 × 2,86 = 8,9804 м². Внутри него остаётся свободная зона. Возможность использовать её для мебели или прохода проверяют по высоте и маршруту движения.
Для П-образной схемы сумма плановых площадей: (1,96 + 2,24) × 0,90 + 1,90 × 0,90 = 5,49 м². Она меньше охватывающего прямоугольника из-за промежутка между маршами и разницы их длины. Все площади относятся к упрощённому виду сверху, а не к объёму помещения или площади деревянных деталей.
Поворот сокращает размер в одном направлении, но добавляет площадку или забежную зону. Поэтому сравнивайте обе стороны контура, вход и выход, а не только число квадратных метров.
Если поворот сделан через площадку
Каждый марш считают отдельно, затем добавляют площадку. У Г-образной формы проверяют две перпендикулярные стороны; у П-образной — длину компоновки и ширину двух маршей с промежутком.
Половина длины прямого марша не даёт габарит поворотной лестницы: нужно учесть площадку, распределение подъёмов, стены и двери.

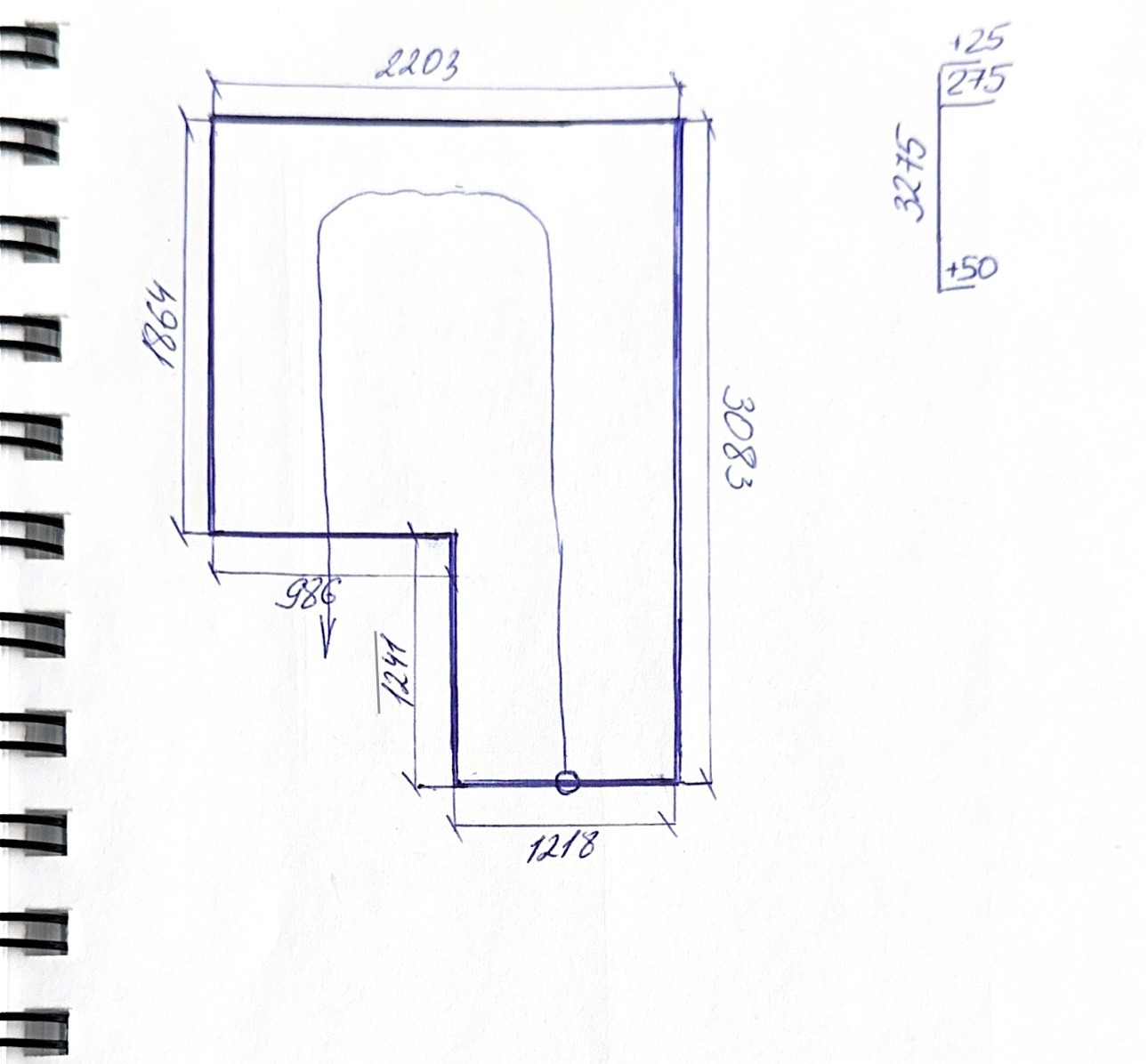

Рабочий эскиз: направление движения в проёме
Если вместо площадки предусмотрены забежные ступени
В поворотной зоне появляются дополнительные подъёмы. Это меняет высоту ступеней и распределение прямых участков. Однако забежную ступень нельзя проверить одной шириной: форма сужается к внутреннему краю, поэтому её рассматривают по линии движения и вместе с переходом из прямого марша.
Количество забежных ступеней не выбирают по универсальному правилу «всегда три». Сначала сравнивают план и геометрию поворота. У нас есть отдельный разбор площадки и забежных ступеней.
Реальные проекты: что проверить по фотографиям
Снимки ниже показывают три ситуации: прямой марш, поворотный каркас и забежной поворот. Числа из учебных таблиц не относятся к этим объектам. Фотография помогает сформулировать вопрос; размеры для заказа берут из замера и проекта.

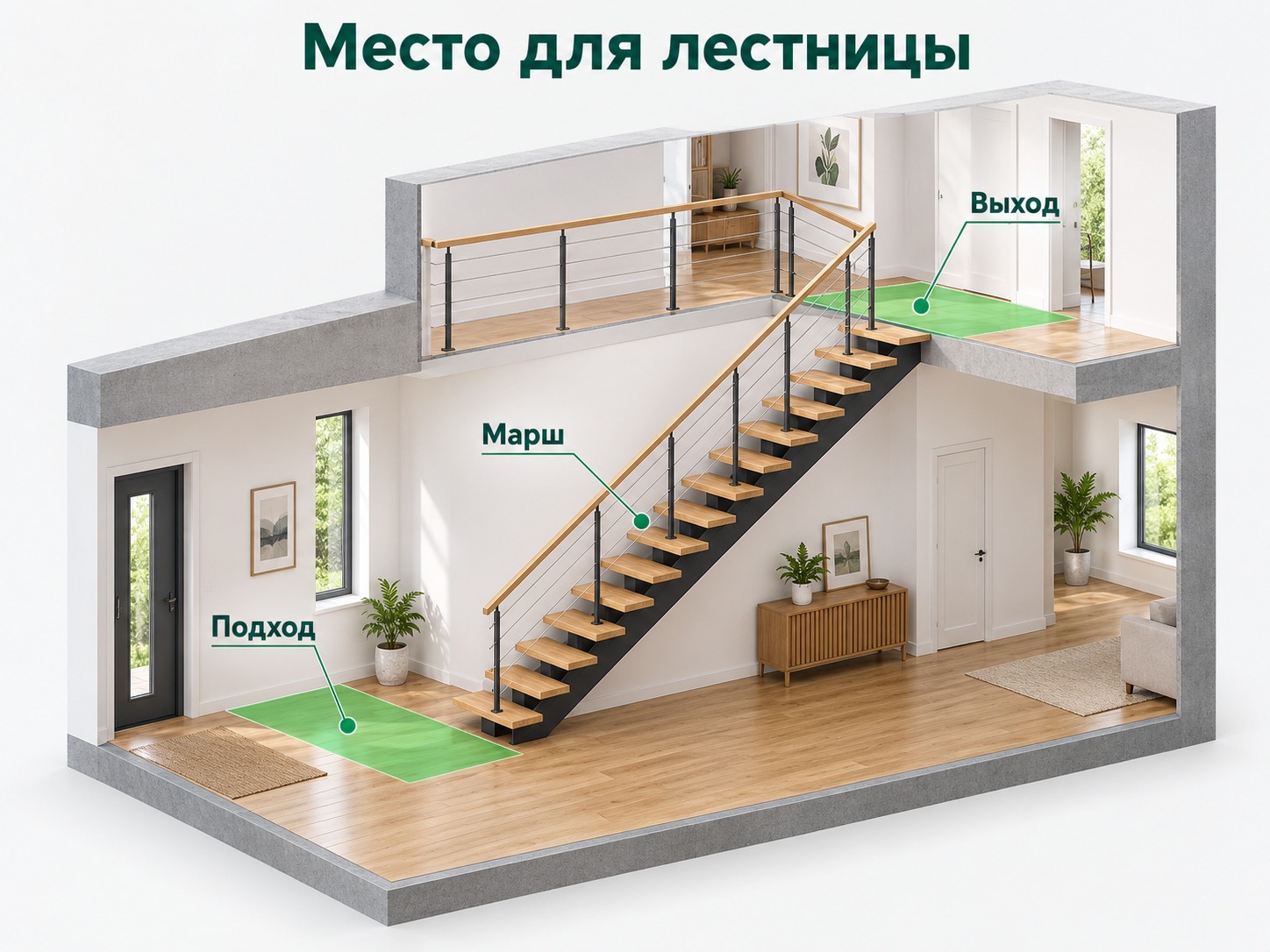

Прямой марш: важны оба конца лестницы
На что смотреть: где человек подходит к первой ступени и куда выходит наверху. Второй снимок показывает, почему выход и проход к комнатам нужно проверять отдельно от длины марша.
Поворотный каркас: площадка входит в контур
Что запросить: план с наружными границами рамы, площадки и маршей. Габарит каркаса и свободная ширина прохода — разные размеры.
Забежной поворот: проверяют путь движения
Что запросить: разбивку поворота с линией движения и проступями. На фотографии нельзя измерить узкую часть ступени или назначить количество подъёмов.
Если места мало: проверка до заказа
Если лестница не помещается в выделенное место
Не стоит начинать с уменьшения всех проступей или увеличения высоты подъёма. Сначала проверьте, откуда взялось ограничение: его создаёт несущая стена, открывающаяся дверь, мебель или только первоначальная расстановка на плане.
Дальше сравнивают направление входа, положение поворота, распределение подъёмов между маршами и возможность выхода нижних ступеней за проём. Иногда помогает другая конфигурация, иногда приходится менять планировку. Изменение существующего перекрытия — отдельная задача, которую нельзя решать по одному эскизу лестницы.
Есть и вещи, которыми подгонять расчёт не нужно. Не следует делать первую или последнюю ступень выше остальных ради округления. Сначала выбирают целое число подъёмов, затем делят на него полную чистовую высоту и сохраняют равный ритм. В таблице дробные значения округлены только для чтения, не для изготовления.
- Высота измерена между готовыми полами или пересчитана с учётом будущих слоёв отделки.
- На плане различаются число подъёмов, глубина проступи и полная глубина деревянной детали.
- Показаны габариты каждого марша и поворотной зоны, а не только общая площадь.
- Отмечены открывание дверей, мебель, радиаторы и свободный подход к первой ступени.
- На виде сбоку проверен проход под перекрытием с учётом его толщины и отделки.
- После изменения числа ступеней заново проверены высота подъёма, поворот и выход наверху.
Такой план уже позволяет предметно обсудить лестницу. Инженер видит, какой размер ограничивает выбор, и может сравнивать варианты на одинаковых исходных данных.
Сохраните исходные данные вместе с расчётом
Рядом с каждым вариантом запишите: высоту между будущими чистовыми полами, число подъёмов, расчётную проступь, ширину и размеры выделенного места. На плане отметьте начало подъёма, дверь и выход на этаж. Подпишите, какие размеры уже измерены, а какие пока взяты из эскиза.
Если после отделки или переноса двери исходные данные изменятся, будет видно, какой вариант нужно пересмотреть. Не подменяйте длину проёма длиной марша: различие этих размеров показано в разборе марша, пролёта и проёма.

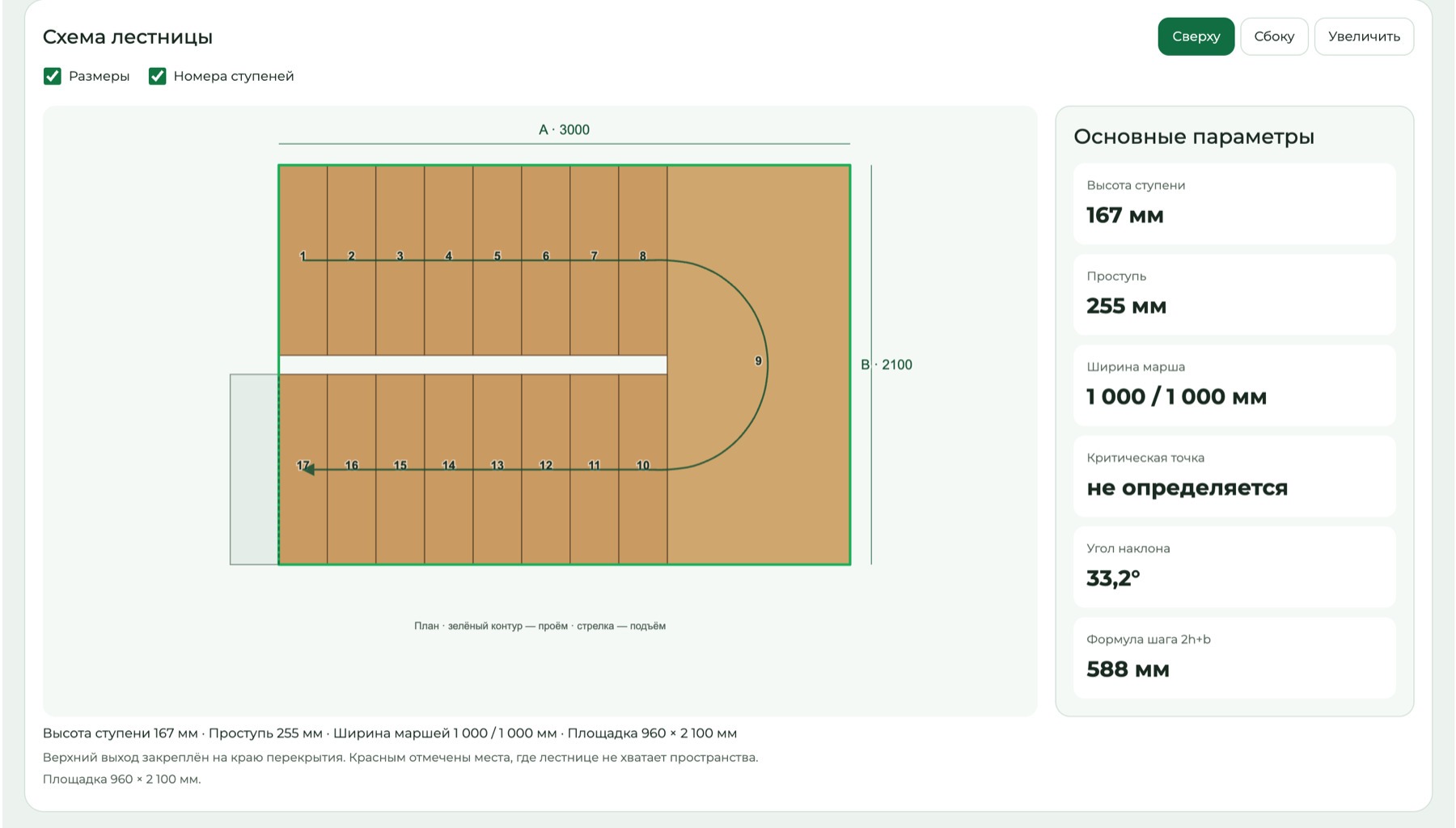

Увидьте, сколько места займёт выбранная форма
Введите размеры дома и сравните длинный прямой марш с поворотной схемой. План показывает фактический контур лестницы, а не абстрактную площадь, поэтому проще оценить подход к первой ступени и выход на этаж.
Посмотреть примеры планов из калькулятора
Расчёт предварительный: перед изготовлением размеры, конструкцию и крепления проверяет инженер.
Частые вопросы
Почему число ступеней может быть меньше числа подъёмов?
Если последний подъём приводит непосредственно на пол второго этажа, этот пол служит последней опорной поверхностью. Таких проступей в этой схеме на одну меньше, чем вертикальных подъёмов.
Какой размер ступени нужен для длины марша?
Расчётная проступь — расстояние между передними кромками соседних ступеней. Полная глубина деревянной детали со свесом может быть другой.
Достаточно знать площадь, занятую лестницей?
Нет. Кроме габарита конструкции проверяют подход снизу, выход наверху, двери и высоту прохода под перекрытием.
Поместится ли прямая лестница при длине места 3 метра?
Для варианта Б из статьи нужен марш длиной 4480 мм. При доступных 3000 мм не хватает 1480 мм ещё до проверки подхода и выхода. Если механически разделить доступные 3000 мм на 16 проступей, получится b = 187,5 мм вместо 280 мм: на 92,5 мм, или примерно на 33%, меньше. Это арифметика, а не подходящий вариант лестницы. Поворотную форму проверяют по двум сторонам плана и по высоте прохода; одного размера «3 метра» недостаточно.
Что брать для площади: ширину ступени или всего каркаса?
Нужен согласованный габарит конструкции на плане. Ступень, каркас, выступающее ограждение и свободный проход могут иметь разную ширину. В учебном сравнении W = 900 мм — условный габарит одного марша; дополнительные выступы за него не включены. Для своего объекта сначала покажите крайние точки размера.
