Коротко Размер площадки выбирают вместе с шириной маршей и проверяют по свободному месту после отделки и установки ограждения. Для поворота на 90° с равными маршами исходная форма — квадрат той же ширины. При развороте на 180° отдельно рассчитывают общий поперечный габарит и глубину площадки.
Ниже — планы разных компоновок, пример расчёта свободного прохода, фотографии и порядок проверки двери и мебели. Статья поможет понять чертёж и подготовить исходные данные для своей лестницы.
Как выбрать размер площадки: коротко
- Начните с ширины маршей. На повороте на 90° с равными маршами исходная площадка — квадрат той же ширины. Для П-образной лестницы отдельно учитывают оба марша, промежуток между ними и глубину разворота.
- Нанесите готовые поверхности. Стены с отделкой, стойки, поручни и края ступеней должны быть на одном плане.
- Проверьте движение. Поворот человека, открывание двери, занос мебели и выход на следующий марш рассматривают вместе.
- Согласуйте размеры для вашего объекта. Требования зависят от назначения здания и роли лестницы. Сначала выбирают применимые требования, затем проверяют по ним план.
| Расположение площадки | Какие размеры нужны | Что проверить дополнительно |
|---|---|---|
| Г-образная, поворот 90° | B × L; при равных маршах исходно B = L | Стойка и поворот поручня во внутреннем углу |
| П-образная, разворот 180° | Общий поперечный габарит и глубина площадки | Что включено в центральный промежуток |
| Между прямыми маршами | Ширина и длина по ходу движения | Общая длина лестницы и разбивка подъёмов |
| Перед дверью | Свободная зона при открытом полотне | Ручка, поручень и место для человека |
Числа в расчётных примерах ниже относятся к показанным компоновкам. Для заказа нужны размеры вашего проёма и согласованный проект.
От каких поверхностей измерять площадку
У площадки есть несколько размеров. Строительный габарит снимают между стенами или краями проёма. Габарит каркаса задаёт размеры металла. Свободный проход измеряют между готовыми поверхностями, которые ограничивают движение. Эти значения могут отличаться.
B — ширина поперёк выбранного направления движения; L — глубина площадки по этому направлению. При повороте направление меняется: на плане подписывают размеры и у входа, и у выхода. Если марши имеют разную ширину, нужны отдельные размеры для каждого.
Проверьте, до какой грани проведена стрелка: стены, облицовки, стойки или поручня. Запись «площадка 1000» без второй стороны и границ измерения не позволяет проверить компоновку.
Каркас, отделка и свободный проход
После изготовления металлокаркаса появятся деревянный настил, торцевые детали, ограждение и отделка стен. Поручень или стойка могут выступать внутрь прохода. Поэтому размеры этих деталей учитывают до запуска каркаса в производство.
Свес деревянной накладки увеличивает наружный размер детали, но не обязательно увеличивает место для человека. Свободную зону определяют по препятствиям на маршруте, включая детали выше настила.
До окончательного согласования сообщите проектировщику толщину отделки стен и выбранное ограждение. Если состав отделки ещё меняется, зафиксируйте это в задании: итоговый проход нужно пересчитать после уточнения.
Пример: из 1200 мм осталось 1090 мм
Между черновыми стенами — 1200 мм. Отделка занимает 20 мм слева и 30 мм справа. Между готовыми стенами остаётся 1200 − 20 − 30 = 1150 мм. Настенный поручень выступает ещё на 60 мм: свободная ширина до его ближайшего края равна 1150 − 60 = 1090 мм.
Все вычеты относятся к одной размерной линии. Если на чертеже уже указано расстояние до поручня, его выступ повторно не вычитают. Если проход сужает стойка в другом месте, проверяют и это сечение.
Г-образная площадка: поворот на 90°
Нижний марш выходит на площадку, человек поворачивает на 90° и продолжает подъём по верхнему. При одинаковой ширине маршей базовая форма — квадрат. Например, для маршей шириной 1000 мм на эскизе показывают площадку 1000 × 1000 мм в тех же границах измерения.
Затем добавляют ограждение и отделку. Если стойка выступает внутрь выбранного квадрата на 60 мм, в этом месте остаётся 940 мм. Нужно пересмотреть положение стойки или компоновку и снова проверить проход. Увеличение свеса настила не устранит препятствие от стойки.
На фотографиях посмотрите на внутренний угол: здесь сходятся ограждения разных участков. Этот узел должен быть показан на плане вместе с площадкой, чтобы размеры не пришлось уточнять после монтажа.
П-образная площадка: разворот на 180°
Два параллельных марша идут в противоположных направлениях и соединяются площадкой. Здесь легко перепутать ширину всей лестницы и глубину площадки для разворота.

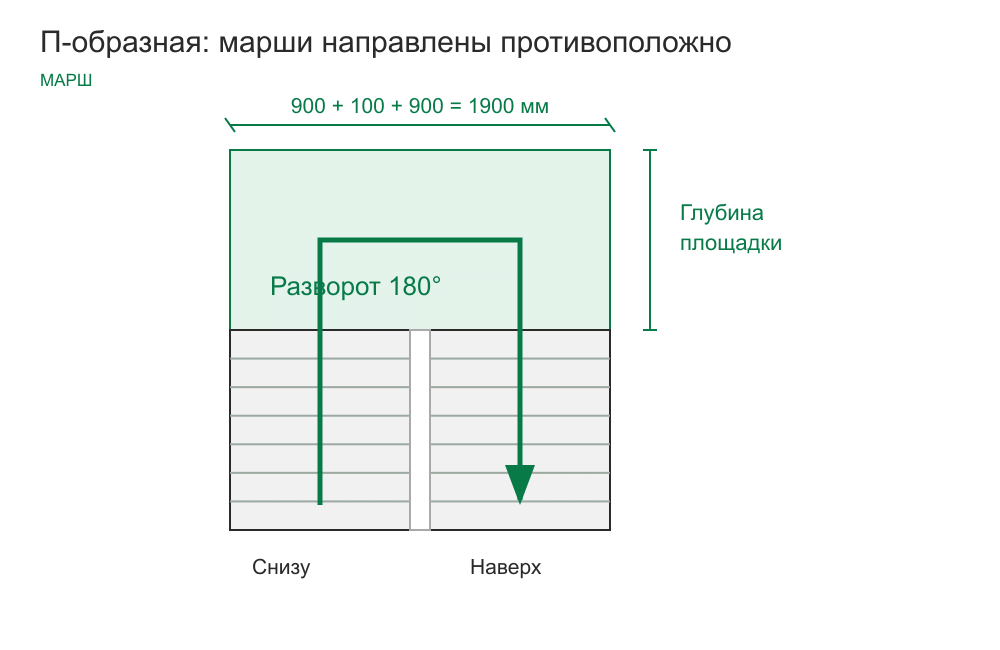

Пример поперечной цепочки: два марша по 900 мм и центральный промежуток 100 мм дают 900 + 100 + 900 = 1900 мм. Чтобы сравнить эту сумму с проёмом, нужно знать, какие детали уже включены в полосы: металл, поручни, стойки и зазоры. Отделку стен, если она не учтена, добавляют отдельно.
Глубину площадки показывают отдельной стрелкой. Её не получают делением ширины проёма пополам. На разрезе проверяют отметку площадки и подъём после неё: при одном плане высота площадки может различаться.
Разбор проекта: площадка и два марша по 1050 мм

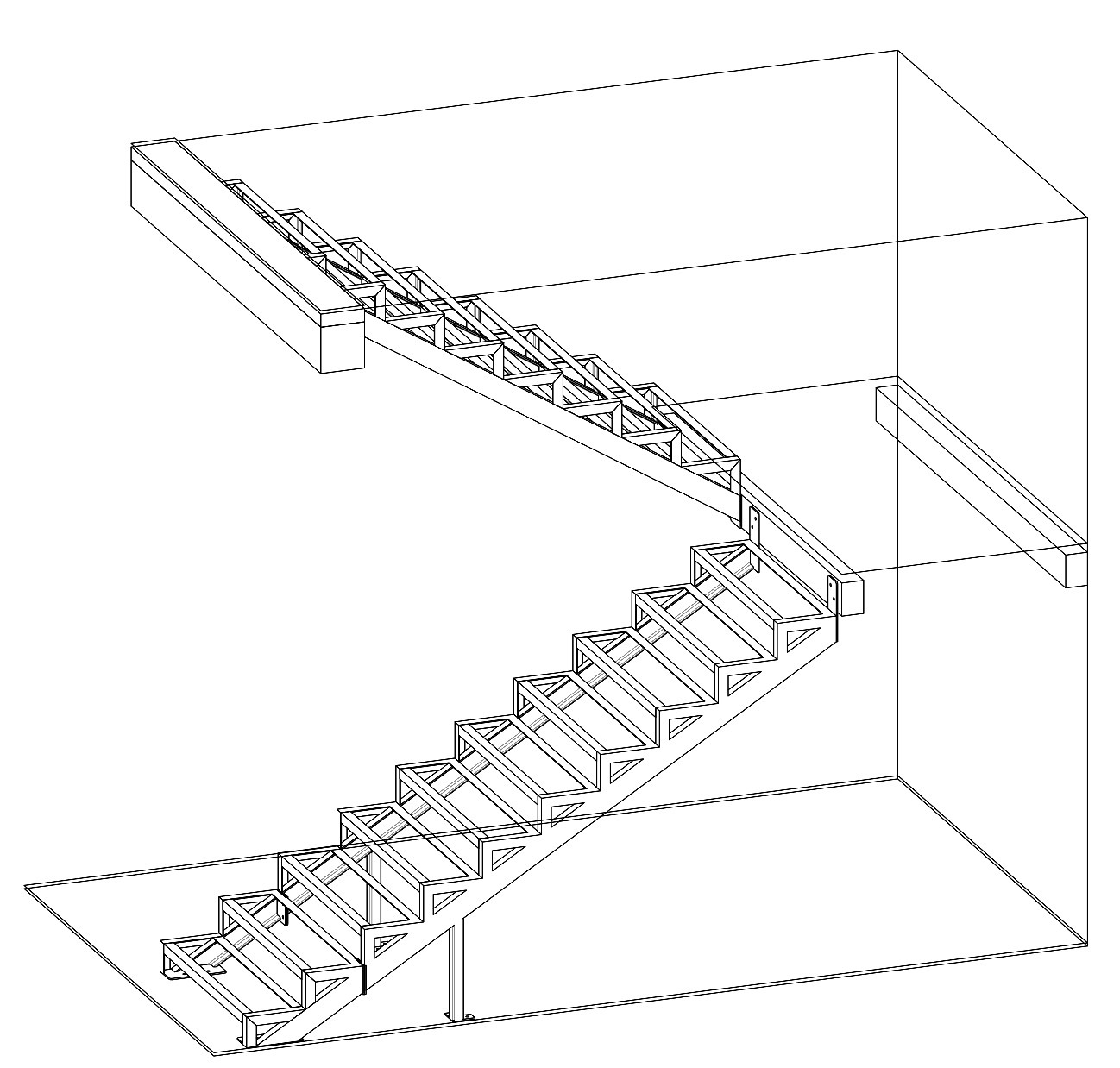

На предоставленных для статьи чертежах закрытого металлокаркаса показаны два параллельных марша с разворотом на 180° через площадку. Аксонометрия объясняет маршрут, план — горизонтальные размеры, разрез — положение площадки между этажами.
Почему двух ширин марша недостаточно
На плане общий поперечный размер — 2300 мм. Его размерная цепочка: 50 + 1050 + 100 + 1050 + 50 = 2300 мм. Две полосы маршей по 1050 мм, промежуток 100 мм и крайние участки по 50 мм вместе занимают весь указанный габарит. Если сложить только ширины маршей, получится 2100 мм: остальные 200 мм потеряются.
Глубина площадки по размерной линии — 1125 мм. Её проверяют отдельно от общего поперечного габарита. Она не равна сумме ширин маршей и не определяется простым делением ширины проёма пополам.
Что добавляет разрез

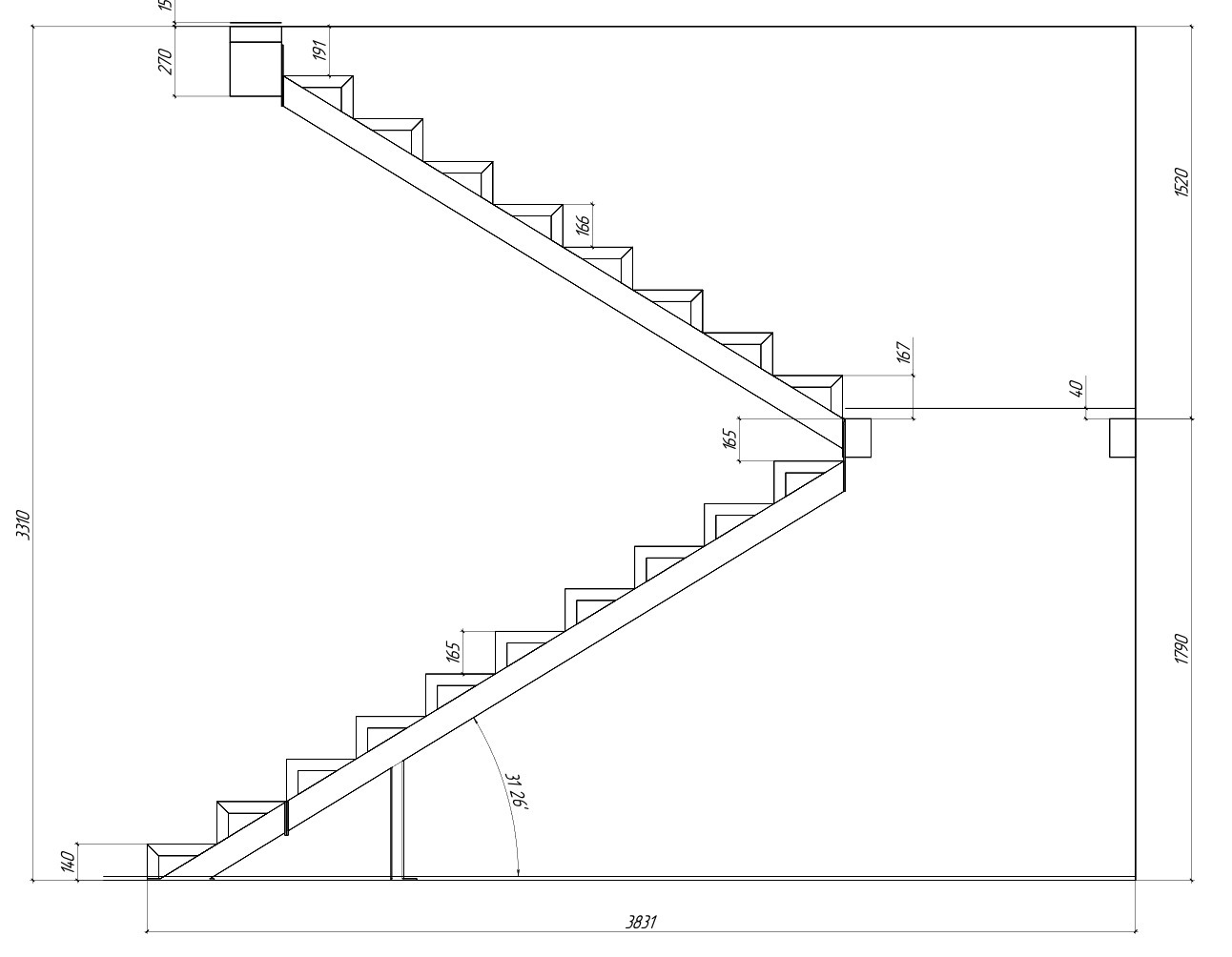

На разрезе общая вертикальная размерная цепочка составляет 1790 + 1520 = 3310 мм. Она показывает положение промежуточного уровня относительно двух крайних уровней. Это другой размер, чем 3310 мм на плане: одинаковые числа относятся к разным направлениям измерения.
Что проверить перед обшивкой
Размер 1050 мм на чертеже каркаса ещё не подтверждает такую же свободную ширину готового прохода. На итоговый план наносят обшивку, ограждение и выступы поручней, затем проставляют расстояния между поверхностями, ограничивающими движение.
На разрезе у отдельных переходов указаны разные размеры. Их нельзя использовать как рекомендацию по высоте готовых ступеней: сначала учитывают настил, толщину ступеней и чистовые полы, затем проверяют каждый подъём.
Вывод: площадку проверяют на плане и разрезе одной версии проекта. План объясняет место для разворота, разрез — высотную увязку. Сечения металла и крепления этого объекта не переносят на другой без расчёта. Фотографии других лестниц ниже приведены отдельно и не выдаются за результат реализации этого каркаса.
Реальный пример МАРШ: площадка у окна
В этом проекте П-образной лестницы на монокосоуре нижний марш ведёт к площадке у окна, а верхний возвращается вдоль соседней стены. В карточке указаны высота 2885 мм и ширина марша 900 мм. Размеры самой площадки в карточке не опубликованы.
Что можно разобрать по двум ракурсам
- Маршрут. Площадка соединяет два встречных по направлению подъёма марша. Это помогает читать план П-образной лестницы.
- Внутренний угол. На нём расположены стойка и поворот поручня. На чертеже нужны размеры до этих элементов, а не только до края деревянного настила.
- Окно и радиатор. Их расположение видно на снимках. Для похожего помещения к плану добавляют выступ радиатора и открывание створки, чтобы проверить их вместе с маршрутом человека.
- Верхний выход. Второй ракурс показывает продолжение подъёма и соседнюю дверь. Их взаимное положение проверяют на плане следующего этажа.
Вывод для своего проекта: передайте изготовителю общий план с лестницей, ограждением, окном, радиатором и дверью. По одной ширине марша 900 мм нельзя восстановить глубину площадки или свободный проход этого объекта — эти данные берут из его размерного чертежа.

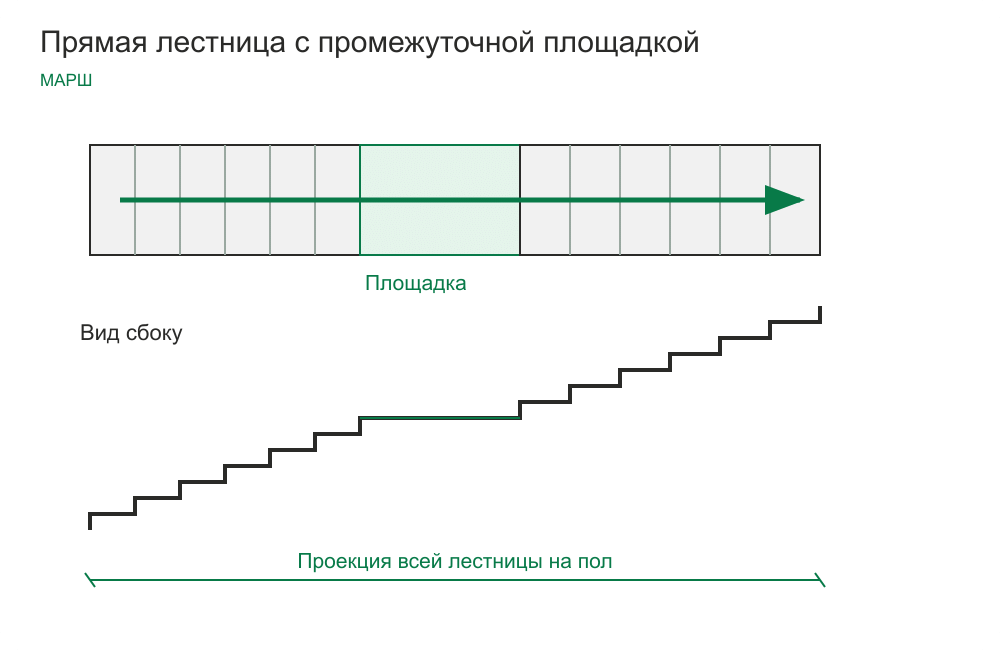

Прямая лестница с промежуточной площадкой
Площадка разделяет подъём на два участка без изменения направления. Её ширину сопоставляют с маршами, а длину по ходу движения включают в общий габарит лестницы.
Если площадку добавляют в уже выбранный проём, нужно заново проверить длины маршей, число и высоту подъёмов, глубину проступей и верхний выход. Горизонтальный участок занимает место, которое раньше могло приходиться на ступени.
Какие требования относятся к вашей лестнице
Универсального ответа «любая площадка должна быть ровно такого размера» для всех зданий нет. Сначала определяют назначение здания и роль лестницы.
| Объект или задача | Откуда брать требования | Что уточнить в проекте |
|---|---|---|
| Жилой одноквартирный дом | СП 55.13330.2016 «Дома жилые одноквартирные» | Относится ли здание к области применения; назначение помещений и лестницы |
| Эвакуационный путь | СП 1.13130.2020 «Эвакуационные пути и выходы» | Класс здания, число пользователей, роль лестницы и применимые специальные положения |
СП 55 посвящён одноквартирным жилым домам, а СП 1 — пожарной безопасности эвакуационных путей и выходов. Это разные задачи: обозначение «частный дом» само по себе не исключает проверку требований пожарной безопасности. Для общественного здания нельзя автоматически использовать пример домашней лестницы.
Попросите проектировщика указать документ, пункт, применённые изменения и требуемый размер, затем показать этот размер на плане. Так проверка имеет конкретный результат. Официальные карточки Росстандарта выше позволяют проверить статус документов и опубликованные изменения.
Как читать конкретные требования
СП 55.13330.2016, пункт 8.2: размеры лестниц и площадок должны обеспечивать удобство и безопасность движения, а также перемещение мебели и оборудования. Этот пункт не задаёт единого числового размера площадки для всех одноквартирных домов.
СП 1.13130.2020, пункт 4.4.2: в области применения требований к эвакуации ширину площадки сопоставляют с шириной марша — она должна быть не меньше. Для промежуточной площадки в прямом марше указана длина не менее 1 м. Двери лестничной клетки в максимально открытом положении не должны уменьшать требуемую ширину площадки и марша.
Требование о 1 м относится к названному прямому участку. Его нельзя автоматически переносить на любой поворот и объявлять универсальным размером 1000 × 1000 мм. Для конкретного здания проверяют также специальные положения СП и действующие изменения.
Дверь и мебель: проверяем площадку в использовании
Открывание двери
Нанесите на план полотно в закрытом и открытом положении, дугу движения и ручку. Отметьте, где стоит человек, когда открывает дверь со стороны лестницы. Проверьте, не пересекается ли это место с краем ступени или ограждением.
Изменение стороны открывания — один из вариантов решения, который согласуют с планировкой и требованиями к двери. Нужно проверить и пространство по другую сторону проёма. Подробнее — в статье о причинах, по которым лестница не помещается в проём.
Перенос мебели
Запишите высоту, ширину и глубину крупного предмета в том состоянии, в котором его будут заносить: в упаковке, собранным или разобранным. На плане проверяют поворот, а в разрезе — наклон под потолком и краем перекрытия. Нужен запас места для людей, которые несут предмет.
Три положения предмета помогают увидеть задачу, но между ними есть непрерывное движение. Проверяют весь поворот и весь подъём. Съём ограждения допустимо учитывать только тогда, когда такая возможность предусмотрена его конструкцией и согласована заранее.
Если площадка не помещается
Сначала проверьте границы размеров: возможно, отделка или поручень вычтены дважды. Если места действительно не хватает, сравните изменения всей компоновки.
| Что можно обсудить | Что пересчитать вместе с этим |
|---|---|
| Перенос начала лестницы или поворота | Длины маршей, нижний подход, двери и проход под перекрытием |
| Другое распределение подъёмов | Отметку площадки, высоту ступеней и положение верхнего выхода |
| Другой узел ограждения | Свободный проход, крепления и положение поручня |
| Изменение двери или соседней перегородки | Открывание, движение по помещению и ограничения здания |
| Забежной поворот вместо площадки | Форму и размеры ступеней; сравнение двух вариантов |
| Изменение проёма | Влияние на перекрытие; решение принимает специалист по конструкциям здания |
После каждого изменения снова проверяют высоту прохода, ступени и выходы. Увеличенная площадка может сократить доступную длину марша; уменьшение площадки может осложнить поворот.
Что проверить перед изготовлением
- План: оба марша, площадка, стены с отделкой, ограждение, двери и оборудование рядом.
- Размеры: ширина входа и выхода, глубина площадки, габарит каркаса и свободные расстояния между готовыми поверхностями.
- Разрез: отметка площадки, одинаковая согласованная высота подъёмов, положение перекрытия и верхнего пола.
- Узлы: стойки, поручни, края настила и примыкания. Указано, что включено в каждый размер.
- Согласованность: план, разрез и узлы относятся к одной версии проекта; требования для объекта названы.
Если размер подписан только до металла, попросите отдельно показать, что останется после отделки. Разобраться в обозначениях поможет статья «Как читать чертёж лестницы».
Что подготовить для консультации
Достаточно начать с плана или фотографий места установки. Добавьте размеры проёма, высоту между чистовыми полами, толщину перекрытия, желаемую ширину маршей и расположение двери с её открыванием.
Отдельно укажите будущую отделку стен и пола, окна, радиаторы и крупную мебель, которую потребуется переносить. Если какой-то размер пока неизвестен, так и отметьте — специалист подскажет, что уточнить до проектирования.
Частые вопросы о лестничной площадке
Можно ли увеличить площадку после изготовления каркаса?
Сначала уточняют, нужно ли увеличить настил или свободное место для движения. Изменение каркаса согласуют с проектировщиком вместе с опорами, маршами и отделкой.
Когда окончательно утверждать размеры?
После согласования чистовых уровней полов, отделки, ограждения и дверей. Предварительный эскиз можно обсудить раньше, но неизвестные параметры отмечают до запуска в производство.
Есть ли единый минимальный размер площадки для одного человека?
Одного числа для любого дома и любой лестницы нет. Размер выбирают по назначению лестницы, ширине марша и применимым требованиям; дополнительно проверяют двери, ограждение и перенос мебели.
Нужна ли площадка при повороте меньше 90°?
Сам угол не определяет обязательность площадки. Выбор площадки или другого поворотного участка проверяют по геометрии и требованиям к конкретной лестнице.
Можно ли заменить часть площадки забежными ступенями?
Это меняет весь поворот и требует нового проекта. Проверяют форму ступеней, линию движения, уровни маршей и допустимость такого решения для назначения лестницы.
Размер каркаса совпадает со свободным проходом?
Не обязательно. Отделка, стойки и поручни могут занимать часть пространства; свободный проход показывают между готовыми поверхностями отдельно от размеров металла.
